Вакуумметры магнитные электрозарядные Televac, 82901-21

Назначение

Вакуумметры магнитные электроразрядные Televac (далее - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.

Описание

Принцип действия вакуумметров основан на зависимости тока самостоятельного газового разряда, возникающего в результате ионизации молекул газа, от давления.

Ионизация молекул газа происходит в результате столкновений электронов, вылетающих из катода в результате автоэлектронной эмиссии и движущихся по спиральной траектории в скрещенных электрическом и магнитном полях, с молекулами газа. Положительные ионы газа, образовавшиеся в результате столкновений с электронами, движутся к катоду, в результате чего возникает ионный ток. Количество ионизированных молекул газа, а, следовательно, и возникающий ионный ток, пропорциональны давлению.

Конструктивно вакуумметр состоит из датчика, соединенного электрическим кабелем с контроллером, предназначенным для приема, обработки, усиления и преобразования электрического сигнала от датчика, формирования выходных сигналов, управления значениями уставок, передачи данных, выбора единицы измерений давления, индикации результатов измерений, автоматической диагностики состояния прибора, вывода на экран контроллера сообщений об ошибках, а также для электропитания и калибровки датчика.

Вакуумметры выпускаются в восьми модификациях: 7B, 7E 2-2142-013, 7E 2-2142-031, 7E 2-2142-032, 7E 2-2142-052, 7F, 7FC, 7FCS. Модификации отличаются диапазоном показаний, диапазоном измерений, внешним видом, габаритными размерами, массой и комплектностью.

Показания вакуумметра отображаются в Па. В случае необходимости в качестве единиц измерений могут быть выбраны: мбар, Торр (1 Торр = 1,3 -102 Па).

Пломбирование вакуумметров не предусмотрено.

Заводской номер датчика вакуумметров наносится на корпус датчика вакуумметров. Заводской номер контроллеров вакуумметров наносится соответственно на заднюю панель контроллеров и измерительных блоков вакуумметров.

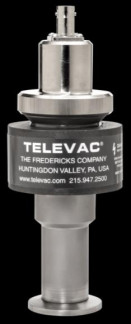

Общий вид датчиков вакуумметров представлен на рисунках 1-4. Общий вид контроллеров вакуумметров представлен на рисунках 5-7.

Рисунок 4 - Общий вид датчика вакуумметров 7FC, 7FCS

Программное обеспечение

Входящие в состав вакуумметров контроллеры MM200, MX200, MC300 имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров.

ПО контроллеров MM200, MX200, MC300 выполняет следующие функции:

-    выбор единицы измерений давления;

-    прием, обработка и отображение измерительной информации;

-    формирование выходных сигналов;

-    передача данных (кроме MC300);

-    управление значениями уставок;

-    автоматическая диагностика состояния вакуумметров (кроме MX200), вывод на экран сообщений об ошибках.

Идентификационные данные ПО представлены в таблице 1.

Информация о версии ПО доступна при включении вакуумметра на дисплее контроллера MM200, MX200, MM300; для вакуумметров в комплекте с контроллером MX200

- также на дисплее контроллера в разделе «VERSION INFORMATION» меню «HOME». Влияние ПО вакуумметров учтено при нормировании метрологических характеристик.

Уровень защиты ПО от преднамеренных или непреднамеренных изменений вакуумметров - «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики вакуумметров

Значение

7E

2-2142-052

Наименование

характеристики

7FC

7FCS

7B

7F

Диапазон показаний абсолютного давления, Па

от 1,3 -10-5 до 1,3

от 1,3-10‘6 до 1,3

от 1,3-10'9 до 1,3

Диапазон измерений абсолютного давления, Па

от 1,3 -10-5 до 1,3-Ю’1 от 1,3-10'6 до 1-10-1 от 1,3-10'7 до 1,3-Ю'1

от 5-10-5 до 1-10-1

Пределы

допускаемой

относительной

погрешности

измерений

абсолютного

давления, %

Значение

Наименование

характеристики

7FC

7FCS

7B

7F

Г абаритные размеры, мм, не более

(диаметр /длина)

45x11

4

60x155

70x120

90x122

Масса, кг, не более

0,8

0,8

0,6

0,9

3,4" NPT; 1" NPB; 1.25" NPB; 3/4" NPB; NW25

1"

tube

Присоединительные

фланцы

2 3/4"CF

KF25

KF40

CF40

Условия

эксплуатации:

-    диапазон рабочих температур окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

от +15 до +35 80

от 84 до 106,7

Средняя наработка на отказ, ч

15000

Средний службы, лет

срок

8

Таблица 4 - Основные технические характеристики контроллеров

Знак утверждения типа

наносится на корпус датчика вакуумметра фотохимическим или иным способом, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность вакуумметров

Сведения о методах измерений

приведены в документах «Вакуумметры магнитные электроразрядные Televac. Руководство по эксплуатации» разделы 6 и 8, «Контроллеры ММ200. Руководство по эксплуатации» разделы 2.3, 3-7 и 9, «Контроллеры MX200. Руководство по эксплуатации» разделы 7-14, 18 и 19, «Контроллеры MC300. Руководство по эксплуатации» разделы 4-9.

Нормативные документы

ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 • 10'8^1 • 103 Па

МИ 140-89 Рекомендация. ГСИ. Вакуумметры. Методика поверки

Техническая документация фирмы THE FREDERICKS COMPANY подразделение

TELEVAC, США
