| Номер в госреестре | 82902-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TG 145 У1 |
| Изготовитель | Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ") |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TG 145 У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока имеют опорную конструкцию и состоят из металлического основания, изоляционной покрышки и головной части, в которой расположены магнитопроводы, первичная и вторичные обмотки.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные магнитопроводы с вторичными обмотками. Вторичные обмотки равномерно распределены по сердечникам магнитопроводов. Выводы вторичных обмоток пропущены через опорную трубу и подключены к контактной коробке, закрепленной на раме основания трансформаторов тока. Контактная коробка закрывается съемной защитной крышкой, которая пломбируется от несанкционированного доступа.
Высоковольтная изоляция внутри трансформаторов тока обеспечивается за счет элегазовой смеси.
Трансформаторы тока предназначены для наружной установки. Рабочее положение в пространстве - вертикальное.
К трансформаторам тока данного типа относятся трансформаторы тока TG 145 У1 зав. № 00462, 00463, 00464, 00774, 00776, 00775, 00766, 00765, 00767, 00859, 00860, 00858.

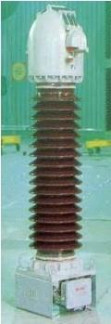

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1 .
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 00462, 00463, 00464 | 00774, 00776, 00775, 00766, 00765, 00767, 00859, 00860, 00858 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток Ьном, А | 750 | 750;1500 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета | 0,2 | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | TG 145 У1 | 1 шт. |
| Паспорт | TG 145 У1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
