| Номер в госреестре | 82903-21 |
| Наименование СИ | Информационно-измерительные системы |
| Обозначение типа СИ | ИИС-32М ЯШИС.467316.004 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ИЗОП ЛИИ" (ООО НПП "ИЗОП ЛИИ") |
| Год регистрации | 2021 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Информационно-измерительные системы ИИС-32М ЯШИС.467316.004 (далее - изделие) предназначены для информационного обеспечения испытаний летательных аппаратов, а также для измерения радионавигационных параметров и определения на их основе координат и скорости высокодинамичных объектов.
Принцип работы изделия заключается в измерении беззапросным методом текущих навигационных параметров объекта по сигналам: ГЛОНАСС в частотном диапазоне L1, L2 (литеры рабочих частот от минус 7 до 6); GPS в частотном диапазоне L1, L2. По измеренным навигационным параметрам определяются координаты и скорости объекта, которые передаются и отображаются в пульте отображения информации (далее — ПОИ) ИИС-32М в реальном времени. ИИС-32 может улучшать свое решение за счет принимаемых поправок к эфемеридам и часам спутников от спутниковых систем дифференциальной коррекции SBAS в частотном диапазоне L1.
Конструктивно изделие состоит из двух частей: бортовой и наземной.
Бортовая часть состоит из блока спутниковой навигационной системы (далее — СНС-1), электронного блока (далее — БЭ-ИИС-32М) с твердотельным накопителем, блока приема разовых команд (далее — БРК-1М), антенны СНС и пульта отображения информации (вычислитель с ЖК-дисплеем). При количестве БЭ-ИИС-32М более 2-x в комплект поставки включается усилитель-разветвитель сигнала (УРС СНС-1).
Наземная часть изделия состоит из блока спутниковой навигационной системы (СНС-1), вычислителя наземной контрольной станции (далее - НКС) и антенны НКС.
В состав изделия входят следующие метрологически значимые компоненты и средства:
- бортовая часть в составе:
а) блок СНС-1;
б) антенна СНС AirAnt;
- наземная часть в составе:
а) блок СНС-1;
б) антенна GrAnt-G3T;
- программное обеспечение.

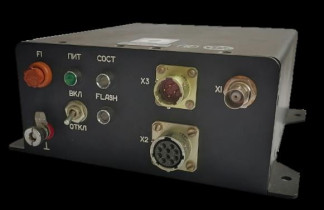

Общий вид изделия с местом нанесения знака утверждения типа представлен на рисунках 1 и 2.
Предотвращение несанкционированной разборки блоков обеспечено пломбированием мастичными пломбами головок винтов корпусов блоков.
Нанесение знака поверки на изделие не предусмотрено.
Заводской номер, состоящий из арабских цифр, гравируется на табличке, которая закрепляется в месте, указанном на рисунке 1.
ч
е) мобильная ПЭВМ ж) антенна СНС AirAnt-G3T
а) блок СНС-1 б) вычислитель НКС в) антенна НКС GrAnt-G3T
Конструкция изделия исключает возможность несанкционированного влияния на программное обеспечение (далее - ПО) и измерительную информацию.
ПО «Main» (БЭ ИИС-32) обеспечивает регистрацию информации систем, подключенных к БЭ ИИС-32М.
ПО «TRE_3N» (СНС-1) предназначено для приема и обработки сигналов навигационных космических аппаратов приемником СНС-1.
ПО «GrafNav» предназначено для постобработки измерений навигационной аппаратуры потребителей.
ПО «NetView&Modem» предназначено для настройки конфигурации блока СНС-1, а также регистрации измерений блока СНС-1 наземной части.
ПО «PoiN2» обеспечивает в реальном времени вывод навигационных параметров объекта на пульт отображения информации.
ПО «JpsConvert» предназначено для преобразования измерений координат местоположения и составляющих векторов скорости потребителя в табличный формат данных.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 — Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение | |||||
| Идентификационное наименование | Main (БЭ ИИС-32) | TRE 3N (СНС-1) | GrafNav | NetView& Modem | PoiN2 | JpsConvert |
| Номер версии (идентификационный номер), не ниже | 4.1.4 (M4) | 3.7.10 Oct,22,2020 | 8.90.2428 | 2.2.41 | 1.0 | 1.0 |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси, м - в абсолютном режиме реального времени - в дифференциальном режиме реального времени с использованием корректирующей информации SBAS - в режиме PPP в постобработке с использованием «быстрой» ЭВИ 1) | ± 5 ± 2,0 ± 1,0 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения относительных координат местоположения по каждой координатной оси в дифференциальном фазовом режиме в постобработке, м | ± 0,1 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения относительных координат местоположения в дифференциальном кодовом режиме в постобработке, м: - по широте - по долготе - по высоте | ± 1,0 ± 1,0 ± 2,2 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения составляющих вектора скорости, м/с - в абсолютном режиме реального времени - в дифференциальном режиме реального времени с использованием корректирующей информации SBAS - в дифференциальном кодовом режиме в постобработке - в дифференциальном фазовом режиме в постобработке - в режиме PPP в постобработке с использованием «быстрой» ЭВИ 1) | ± 0,1 ± 0,1 ± 0,1 ± 0,1 ± 0,1 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени ИИС-32 М к национальной шкале координированного времени UTC(SU), мкс | ± 1 |
| При работе по сигналам ГЛОНАСС стандартной точности в частотных диапазонах L1 и L2 и сигналам GPS с кодом С/А в частотных диапазонах L1 и L2 при геометрическом факторе PDOP не более 2, в диапазоне: ускорений от 0 до 10 м/с2; высот от 0 до 17000 м; скоростей от 0 до 500 м/с (в режиме PPP установлен диапазон скоростей от 0 до 250 м/с) 1 При наличии высокоточной ассистирующей навигационной информации, обеспечивающей определение координат потребителя с СКО погрешности по каждой координатной оси не более 0,3 м | |
Диапазон рабочих температур, за исключением ПЭВМ, °С
Напряжение питания от сети постоянного тока, В
Потребляемая мощность блока СНС-1, Вт
от -40 до +55
от 23,8 до 29,4
10
Габаритные размеры (без кабелей), мм:
1 Составные части бортовой части ИИС-32 М:
1.1 Блок СНС-1
190
185
75
120
74
45
190
185
75
140
140
62
1
0,4
1
0,6
- длина
- ширина
- высота
1.2 Антенна СНС AirAnt-G3T
- длина
- ширина
- высота
2 Составные части наземной части ИИС-32 М:
2.1 Блок СНС-1
- длина
- ширина
- высота
2.2 Антенна GrAnt-G3T
- длина
- ширина
- высота
Масса, кг:
1 Составные части бортовой части ИИС-32 М:
1.1 Блок СНС-1
1.2 Антенна СНС AirAnt-G3T
2 Составные части наземной части ИИС-32 М:
2.1 Блок СНС-1
2.2 Антенна GrAnt-G3T
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус изделия любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы средства измерений.
Таблица 4 — Комплектность
| Наименование | Обозначение | Кол. | Примеч. |
| 1 Бортовая часть ИИС-32М в составе: | — | 1 | |
| 1.1 Блок электронный БЭ-ИИС-32М | — | 1 ^ | |
| 1.2 Блок разовых команд БРК-1М 2) | — | 1 | |
| 1.3 Блок спутниковой навигационной системы СНС-1 | — | 1 ^ | |
| 1.4 Усилитель-разветвитель сигнала УРС СНС-1 2) | — | 1 | |
| 1.5 Антенна СНС AirAnt-G3T | — | 1 :) | |
| 1.6 Пульт отображения информации ПОИ в составе: | — | 1 | |
| 1.6.1 Мобильная ПЭВМ | — | 1 :) | |
| 1.6.2 ЖК-дисплей 2) | — | 1 | |
| 1.7 Кабель СНС-1 - Антенна СНС | РИЦА.468543.002 | 1 ^ | |
| 1.8 Кабель VGA 2) | — | 1 | |
| 1.9 Кабель USB 2) | — | 1 | |
| 1.10 Пульт управления 2) | — | 1 | |
| 1.11 Кабель БЭ-ИИС-32М - Блок питания 2) | РИЦА.685621.029 | 1 | |
| 1.12 Кабель СНС-1 - Блок питания 2) | РИЦА.685622.020 | 1 | |
| 1.13 Кабель БЭ ИИС-32М - СНС-1 2) | РИЦА.685622.013 | 1 | |
| 1.14 Кабель БЭ-ИИС-32М - ПОИ, ПЭВМ 2) | РИЦА.685623.012 | 1 | |
| 2 Наземная часть ИИС-32М НКС в составе: | — | 1 | |
| 2.1 Вычислитель НКС MSI GL75 Leopard с адаптером | — | 1 | |
| 2.2 Блок спутниковой навигационной системы СНС-1 | — | 1 | |
| 2.3 Антенна НКС GrAnt-G3T | — | 1 | |
| 2.4 Кабель СНС-1 - Антенна НКС | РИЦА.468543.003 | 1 | |
| 2.5 Кабель СНС-1 - Антенна НКС | РИЦА.468543.004 | ||
| 2.6 Кабель СНС-1 - Вычислитель НКС | РИЦА.685623.014 | ||
| 2.7 Специальное программное обеспечение | — | 1 | CD-диск |
| 3 Паспорт сводный | ЯТТТИС 467316 004 ПС | 1 | |
| 4 Паспорта по поз. 1.1-1.6, 2.1-2.3 | — | 9 | |
| 5 Регламент технического обслуживания | ЯШИС.467316.004 РО | 1 | |
| 6 Руководство по эксплуатации | ЯТТТИС 467316 004 РЭ | 1 | |
| 7 Методика поверки | 651-21-010 МП | 1 | |
| Х) Определяется договором на поставку, минимальное число 1 2) Опционально, определяется договором на поставку | |||
приведены в разделе «Устройство и работа ИИС-32М» документа ЯШИС.467316.004 РЭ. «Информационно-измерительная система ИИС-32М».
Приказ № 2831 Росстандарта от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для координатно-временных измерений».
ЯШИС.467316.004 ТУ «Информационно-измерительная система ИИС-32М ЯШИС.467316.004. Технические условия».
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 26.11.2024 |
