| Номер в госреестре | 82910-21 |
| Наименование СИ | Весы неавтоматического действия с системой упаковки и этикетирования |
| Обозначение типа СИ | PROTEUS 25 |
| Изготовитель | "Bizerba SE & Co. KG", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

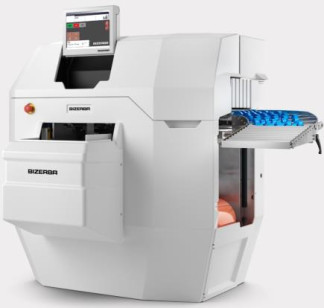

Весы неавтоматического действия с системой упаковки и этикетирования PROTEUS 25 (далее — средство измерений) предназначены для измерений массы.
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений (единицы товара, продукта).
Измеренное значение массы и информация о цене единицы товара (продукта) используется для вычисления его стоимости. Результаты измерений и расчета стоимости отображаются в визуальной форме на показывающем устройстве, далее товар (продукт) посредством системы механизмов отправляется на упаковку, на которую затем наносится этикетка.
Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1—2011 и включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:
- взвешивающий модуль (п. Т.2.2.7, ГОСТ OIML R 76-1—2011; далее - модуль) включающий в себя грузоприемное устройство (далее — ГПУ) с одним весоизмерительным тензорезисторным датчиком и устройством обработки аналоговых данных (п. Т.2.2.3, ГОСТ OIML R 76-1—2011);
- электронное устройство (п. Т.2.3.1 ГОСТ OIML R 76-1—2011), представляющее собой встроенный в средство измерений промышленный компьютер, определяющий значение стоимости исходя из измеренного значения массы и реализующий функциональные возможности средства измерений посредством встроенного программного обеспечения (далее — устройство обработки);
- сенсорный дисплей (п. Т.2.2.5 ГОСТ OIML R 76-1—2011), совмещающий функции показывающего устройства и клавиатуру управления средством измерений;
- от одного до трёх печатающих устройств(опционально);
- ленточные и/или роликовые грузовые конвейеры(опционально);
- механизмы перемещения, ориентирования и обертывания взвешенного объекта измерений (товара, продукта) пленкой,
- блок питания, блоки цифровых интерфейсов связи (передачи измерительной информации в виде цифрового электрического сигнала).
Модуль (имеющий обозначение Typ 18А или LA 18A, изготовитель - «Bizerba SE & Co. KG», Германия) установлен на опорную раму, несущую также части системы упаковки и этикетирования, прикладываемая нагрузка передаётся на ГПУ посредством опор размещённых на нём.
Средство измерений имеет интерфейсы для подключения дополнительного дисплея, различных периферийных устройств (например, аппликаторов этикеток, сканеров штрихкодов и/или инфракрасных меток).
Защита от несанкционированного доступа осуществляется с помощью пломбировки разрушаемой наклейкой или свинцовой пломбой (при наличии необходимой оснастки) винта крепления защитного кожуха переключателя регулировки (находится под съёмной платформой модуля).
Схема пломбировки представлена на рисунке 2.
На маркировочной табличке средства измерений указываются (обозначаются) следующие основные данные:
- торговая марка изготовителя или его полное наименование;
- класс точности;
- максимальная нагрузка (однодиапазонные или многоинтервальные весы);
- минимальная нагрузка;
- поверочный интервал (однодиапазонные или многоинтервальные весы);
- заводской (серийный) номер;
- максимальным диапазон устройства предварительного задания значения массы тары/выборки массы тары;
- особый диапазон температур;
- знак утверждения типа.
Программное обеспечение (далее - ПО) средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве.
Метрологически значимая часть ПО включает в себя ПО модуля, а также его драйвер, с помощью которого функциональная часть ПО получает доступ к измерительной информации с результатами измерений массы.
Функциональная часть ПО («Scale OEM Module») реализует отображение результатов измерений и программные интерфейсы для взаимодействия с частью ПО («.RetailPowerScale»), реализующей интерфейс пользователя, вычисление стоимости, а также функциональные возможности, не влияющие на метрологические характеристики средства измерений.
Изменение ПО средства измерений через интерфейс пользователя невозможно.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается:
- механической пломбой для ограничения доступа к переключателю регулировки
модуля;
- разграничением прав доступа к параметрам регулировки и настройки функциональной части ПО, с помощью пароля;
- формированием соответствующей записи в журнале событий, хранящемся в энергонезависимой памяти средства измерений при изменении метрологически значимых параметров регулировки и настройки;
- невозможностью изменения ПО без изменения его идентификационных данных.
Идентификационные данные ПО (таблица 1) и журнал событий отображаются после
нажатия и удержания в течение трех секунд на сенсорном дисплее области «Меню регулировки».
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077—2014.
| Идентификационные данные (признаки) | Значение | |
| ПО модуля | Функциональное ПО | |
| Идентификационное наименование ПО | ADW | Scale OEM Module |
| Номер версии (идентификационный номер) ПО, не ниже | 001::х.уу* 001::хх.уу* | 010::x.yy* 010::xx.yy* |
| Цифровой идентификатор ПО | xxyy* | xxyy* |
| * «х» и «y» — цифры от 0 до 9, необязательное числовое обозначение метрологически незначимой части ПО. | ||
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ OIML R 76-1—2011 | III |
| Максимальная нагрузка Max, поверочный интервал е, действительная цена деления (шкалы) d, число поверочных интервалов n | Согласно таблицам 3 — 4 |
| Диапазон уравновешивания тары (максимальное значение массы тары) | 100 % Мах |
| Диапазон предварительного задания значения массы тары (максимальное значение массы тары, при наличии) | 100 % Мах для однодиапазонных весов 100 % Мах1 для многоинтервальных весов |
Таблица 3 — Метрологические характеристики однодиапазонных весов
| Значение | Max, кг | е, d, (e=d), кг | n |
| PROTEUS 25 | 3 | 0,001 | 3000 |
| 6 | 0,001 | 6000 | |
| 6 | 0,002 | 3000 | |
| 15 | 0,005 | 3000 |
Таблица 4 — Метрологические характеристики многоинтервальных весов
| Значение | Max1/Max2, кг | е1/е2, d1/d2, (ei=di), кг | П1/П2 |
| PROTEUS 25 | 3/6 | 0,001/0,002 | 3000/3000 |
| 6/15 | 0,002/0,005 | 3000/3000 |
Таблица 5 — Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока (номинальное), В | ллл +10% 230 -15% |
| - частота переменного тока, Гц | 50±1 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 1521 |
| - ширина | 1618 |
| - длина | 1251 |
| Масса, кг, не более | 290 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % | от +2 до +40 до 85 включ. |
наносится методом офсетной печати на маркировочную табличку средства измерений, расположенную на корпусе средства измерений, а также на титульный лист эксплуатационного документа.
Таблица 6 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы неавтоматического действия с системой упаковки и этикетирования PROTEUS 25 | — | 1 шт. |
| Комплект принадлежностей (по отдельному заказу) | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
приведены в руководстве по эксплуатации, раздел 2.8 «Подготовительные работы и режимы работы», раздел 5 «Управление».
ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация «Bizerba SE & Co. KG», Германия
