| Номер в госреестре | 82911-21 |
| Наименование СИ | Датчики уровня топлива |
| Обозначение типа СИ | GSF |
| Изготовитель | Общество с ограниченной ответственностью "Глобальные системы автоматизации" (ООО "Глобальные системы автоматизации"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня топлива GSF (далее - датчики уровня) предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.
Принцип действия датчиков уровня основан на преобразовании электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в цифровой код для передачи по интерфейсу RS-232 (RS-485).
Электронный блок датчика уровня преобразует измеренное значение емкости в цифровой выходной сигнал.

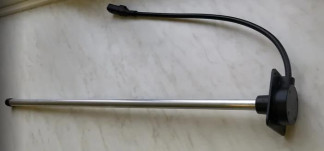

Датчики уровня состоят из чувствительного элемента и корпуса. В корпусе размещены узел питания, узел гальванической развязки, микроконтроллер, генератор, датчик температуры и узел последовательного интерфейса, которые образуют электронный блок датчика уровня. Внутренняя полость корпуса залита компаундом. Из корпуса выведен передающий кабель. Чувствительный элемент выполнен в виде алюминиевой полой трубки с алюминиевым стержнем внутри.
Информация об исполнении указывается в структуре условного обозначения следующим образом:
GSF ХХХХ
где ХХХХ - длина измерительной части чувствительного элемента датчика уровня, мм.
Пломбирование датчиков уровня от несанкционированного доступа не предусмотрено. При монтаже датчиков предусмотрено пломбирование крепежа, а также разъёма монтажной организацией. Схема пломбировки, обозначение мест установки пломб монтажной организации представлены на рисунке 2.
ГЛОСАВ
датчик уровня топливе
GSF700
00026658
“•7-80в [БЩа] СПГ 0.3Вт
IP69
Сделано а России
а)
Датчики уровня содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских и пользовательских настроек (нижний уровень). Встроенное ПО обеспечивает идентификацию, сбор, обработку, регистрацию и передачу данных. ПО защищено шифрованием.
Метрологические характеристики датчиков уровня нормированы с учетом влияния программного обеспечения.
Датчики уровня поддерживают работу с автономным программным обеспечением «Конфигуратор ДУТ», предназначенным для настройки датчиков уровня и отображения результатов измерений (верхний уровень).
Программное обеспечение, записанное в память датчика уровня (нижний уровень), является метрологически значимым.
Программное обеспечение устанавливаемое на персональный компьютер (верхний уровень) предназначено для настройки и отображения данных и не является метрологически значимым.
Датчики уровня обеспечивают идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО на экране подключенного к ним компьютеру.
Идентификационные данные прибора приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Программное обеспечение записанное в память датчика уровня (нижний уровень) | |
| Идентификационное наименование ПО | IFM_12042.bin |
| Номер версии (идентификационный номер) ПО | Не ниже 1.204.2 |
| Цифровой идентификатор ПО (ГОСТ Р 34.11.2012) | A38B0202D4797CBFB8C4FC4ABE39A9676 D710A6EE332B1558E7B9A21149F576D |
| Программное обеспечение устанавливаемое на персональный компьютер (верхний уровень) | |
| Идентификационное наименование ПО | Glosav DUT.exe |
| Номер версии (идентификационный номер) ПО | Не ниже 2.0.6 |
| Цифровой идентификатор ПО (ГОСТ Р 34.11.2012) | 563EA9DC5438735B57067E5051EF9F5751D 4BD502AB07B0AA08E3FA8B1412FCD |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня*, мм | от 0 до 2000 |
| Пределы допускаемой основной приведенной погрешности измерений уровня**, % | ±1,0 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня при отклонении температуры окружающей среды от нормальных условий измерений в диапазоне от минус 45 до плюс 20 °С на каждые 10 °С, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня при отклонении температуры окружающей среды от нормальных условий в диапазоне от 20 °С до +85 °С на каждые 10 °С, % | ±0,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - температура измеряемой среды, °С | от +15 до +25 от +15 до +25 |
| * диапазон измерений уровня зависит от длины чувствительного элемента. Длины изготавливаемых чувствительных элементов датчиков уровня, мм: 700, 1000, 1500, 2000 ** в качестве нормирующего значения принята разность между максимальным и минимальным значениями диапазона измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Интерфейс подключения к внешнему устройству | RS-232, RS-485 |
| Программируемая скорость передачи данных по интерфейсу, бит/с | 9600, 19200, 38400, 57600, 115200 |
| Диапазон изменения цифрового кода, соответствующего максимальному значению измеряемого уровня, ед | от 1 до 4095 |
| Диапазон изменения цифрового кода, соответствующего минимальному значению измеряемого уровня, ед | от 0 до 1023 |
| Диапазон изменения цифрового кода, соответствующего максимальному значению пересчитываемого объема, ед | 0.. .32767 |
| Скорость обновления измеренной информации, сек-1 | 1 |
| Ток потребления, мА, не более | 20 |
| Напряжение питания постоянного тока, В | от 7 до 80 |
| Потребляемая мощность, Вт, не более | 0,3 |
| Напряжение пробоя изоляции, кВ, не менее | 2,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С (без конденсации влаги), % - атмосферное давление, кПа | от -45 до +85 от 5 до 95 от 84 до 107 |
| Наименование характеристики | Значение |
| Масса датчика, кг, не более: | |
| - GSF700 | 0,51 |
| - GSF1000 | 0,59 |
| - GSF1500 | 0,73 |
| - GSF2000 | 0,88 |
| Габаритные размеры корпуса датчика уровня с чувствительным элементом, мм, не более: | |
| - длина | 85 |
| - ширина | 81 |
| - высота | 39+L* |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP69 |
| Средний срок службы, лет не менее | 6 |
| * L - длина чувствительного элемента |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус датчика уровня методом гравировки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик уровня топлива | GSF* | 1 шт. |
| Комплект монтажных элементов* | 1 компл. | |
| Паспорт | ВРБЕ407529.001ПС | 1 экз. |
| Руководство по эксплуатации | ЛК587.00.00-04РЭ | 1 экз.** |
| Методика поверки | МП 208-014-2021 | 1 экз.** |
| * - в соответствии с заказом ** - допускается поставка в количестве 1 экземпляра на партию | ||
приведены в разделе «2.4. Метод измерений» эксплуатационного документа.
Приказ Росстандарта № 3459 от 30 декабря 2019 года «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
