| Номер в госреестре | 82923-21 |
| Наименование СИ | Анализаторы паров этанола в выдыхаемом воздухе |
| Обозначение типа СИ | Алкорамка|про |
| Изготовитель | АО "Лазерные системы", г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 07.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы паров этанола в выдыхаемом воздухе Алкорамка|про (далее - анализаторы) предназначены для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха и сигнализации о превышении установленного порога срабатывания.
Принцип действия анализаторов - инфракрасный оптико-абсорбционный, основанный на измерении поглощения инфракрасного излучения парами этанола и воды в нескольких спектральных диапазонах.
Инфракрасное излучение от полупроводниковых светодиодов проходит через область выдоха и попадает на приемники оптического излучения. Поскольку содержание паров воды в выдыхаемом воздухе выше, чем в атмосферном воздухе, поглощение излучения во время выдоха изменяется, что сигнализирует о поступлении пробы выдыхаемого воздуха. В зависимости от изменения поглощения в разных спектральных диапазонах определяется содержание паров этанола в выдыхаемом воздухе.
Анализаторы представляют собой автоматические стационарные приборы циклического действия.
Встроенный микроконтроллер управляет всем процессом измерений и преобразует выходные сигналы приемников оптического излучения в результаты измерений. Электрическое питание анализаторов осуществляется через адаптер питания от сети переменного тока. Управление анализаторами осуществляется с помощью одной кнопки, расположенной на задней панели основания анализатора. Отбор проб выдыхаемого воздуха производится бесконтактным методом путем направленного выдоха в расположенную на лицевой панели анализатора область выдоха. Этапы работы анализаторов сопровождаются звуковыми и световыми сигналами, а также текстовыми и графическими сообщениями на дисплее.
При эксплуатации анализаторы используются для предварительного контроля состояния алкогольного опьянения, выполняемого в соответствии с регламентными документами предприятий. На дисплее анализаторов отображаются результаты измерений и сигнализации, а также сообщения о режимах работы анализаторов. Результаты сигнализации о превышении установленного порога срабатывания выводятся в виде сообщений на дисплее анализаторов в соответствии с таблицей 1. Порог срабатывания сигнализации анализаторов задается в диапазоне массовой концентрации этанола от 0,16 до 0,40 мг/л.
Анализаторы имеют интерфейс Ethernet.
Анализаторы имеют разъем питания и разъем Ethernet.
В комплектность анализаторов по дополнительному заказу может входить блок интеграции, который подключается к анализаторам при эксплуатации в целях подключения к внешним устройствам (СКУД и т.д.) для дистанционного управления работой анализаторов, передачи данных по интерфейсам Wiegand, Ethernet, RS-485, TTL in/out и управления реле.
| Массовая концентрация этанола в анализируемой пробе воздуха | Результаты сигнализации | |
| Сообщение на дисплее анализатора | Световая сигнализация | |
| Ниже порога срабатывания | Проходите1-* X,XX мг/л | Зеленая |
| Выше порога срабатывания | Доступ запрещён1* X,XX мг/л | Красная |
| 1) В таблице указаны сообщения на дисплее при стандартных заводских настройках анализаторов; Х,ХХ - измеренное значение массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха, мг/л. | ||

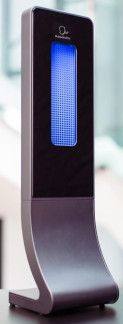

Общий вид анализаторов представлен на рисунке 1.
Доступ в режим регулировки анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.
Заводской номер анализатора указывается на табличке, расположенной под крышкой основания измерительного блока в виде цифрового обозначения.
Знак поверки наносится на свидетельство о поверке (при оформлении) и/или в паспорт (при первичной поверке до ввода в эксплуатацию).
Анализаторы имеют встроенное программное обеспечение.
Встроенное системно-прикладное программное обеспечение анализаторов разработано изготовителем специально для решения задачи измерений массовой концентрации паров этанола в выдыхаемом воздухе и сигнализации о превышении установленного порога срабатывания, отображения результатов измерений и сигнализации на дисплее, передачи измеренных данных на внешние устройства, а также для дистанционного управления анализатором (через разъем Ethernet). Идентификация встроенного программного обеспечения производится путем вывода номера версии на дисплей при включении анализаторов.
Влияние встроенного программного обеспечения (далее - ПО) на метрологические характеристики анализаторов учтено при их нормировании. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077— 2014.
Таблица 2 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | alcoframe fw 1.0.2.7 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.2.7 |
| Цифровой идентификатор ПО | e3a8b3d60c7f43308ec831480a397fae |
| Алгоритм получения цифрового идентификатора | md5 |
| Примечание - Значения цифрового идентификатора ПО, указанного в таблице, относится только к файлу встроенного ПО указанной версии. | |
Таблица 3 - Метрологические характеристики
| Температура окружающего воздуха | Диапазон измерений массовой концентрации этанола, мг/л | Пределы допускаемой погрешности | |
| абсолютной | относительной | ||
| от +12,0 до +20,0 °С включ. | от 0 до 0,27 включ. | ±0,08 мг/л | - |
| св. 0,27 до 2,00 | - | ±30 % | |
| св. +20,0 до +25,0 °С включ. | от 0 до 0,33 включ. | ±0,05 мг/л | - |
| св. 0,33 до 2,00 | - | ±15 % | |
| св. +25,0 до +40,0 °С включ. | от 0 до 0,27 включ. | ±0,08 мг/л | - |
| св. 0,27 до 2,00 | - | ±30 % | |
| Наименование характеристики | Значение |
| Диапазон показаний, мг/л | от 0,00 до 2,00 |
| Цена младшего разряда шкалы, мг/л | 0,01 |
| Дополнительная погрешность от наличия неизмеряемых компонентов | отсутствует |
| Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (в режиме поверки): - расход анализируемой газовой смеси, л/мин, не менее - объем пробы анализируемой газовой смеси, л, не менее | 6 0,7 |
| Время подготовки к работе после включения, минут, не более | 7 |
| Время измерения после отбора пробы при температуре окружающего воздуха от +20 до +25 °С включ., с, не более | 1 |
| Время подготовки к работе после анализа газовой смеси с массовой концентрацией этанола 0,00 мг/л (0,48 мг/л), с, не более | 2 ( 5) |
| Интервал времени работы анализаторов без корректировки показаний, месяцев, не менее | 12 |
| Электрическое питание: - от сетевого адаптера питания1* с выходными характеристиками: напряжение, В/ ток, А | = 48±5 / 1,25±0,1 |
| Условия эксплуатации анализаторов: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более при температуре от +12 до +30 °С включ. при температуре св. +30 до +35 °С включ. при температуре св. +35 до +40 °С - атмосферное давление, кПа | от +12 до +40 98 75 60 от 84,0 до 106,7 |
| Габаритные размеры анализаторов, мм, не более: - длина - ширина - высота | 155 158 574 |
| Масса анализаторов, кг, не более | 5,5 |
| Средний срок службы анализаторов, лет | 7 |
| Средняя наработка до отказа, ч | 25250 |
| 1) Электрическое питание сетевого адаптера питания: - от сети переменного тока с напряжением, В / частотой, Гц: ~ 230±23 / 50±1 | |
Таблица 5 - Комплектность анализаторов
| № п/п | Наименование | Обозначение | Количество |
| 1 | Анализатор паров этанола в выдыхаемом воздухе | Алкорамка|про | 1 шт. |
| 2 | Сетевой адаптер питания (кабель питания, блок питания) | - | 1 шт. |
| 3 | Блок интеграции1* | - | 1 шт. |
| 4 | Кабель заземления1* | САЦН.190.05.07.00.000 | 2 шт. |
| 5 | РоЕ-инжектор1-* | - | 1 шт. |
| 6 | Патч-корд Ethernet1-* | - | 2 шт. |
| 7 | Комплект монтажных частей | САЦН.190.00.00.00.200 | 1 комплект |
| 8 | Комплект инструмента и принадлежностей | САЦН.190.00.00.00.300 | 1 комплект |
| 9 | Руководство по эксплуатации | САЦН.413311.003РЭ | 1 экз. |
| 10 | Инструкция по монтажу | САЦН.413311.003ИМ | 1 экз. |
| 11 | Паспорт | САЦН.413311.003ПС | 1 экз. |
| 12 | Методика поверки | МП 242-2405-2021 | 1 экз. |
| 13 | Насадка технологическая на лицевую панель | САЦН.190.11.13.00.000 | 1 шт. |
| 1) Комплектующие поставляются по дополнительному заказу. | |||
приведены в документе «Анализаторы паров этанола в выдыхаемом воздухе Алкорамка|про. Руководство по эксплуатации. САЦН.413311.003РЭ», 2021 г., раздел 2 «Использование по назначению».
Приказ Росстандарта от 30.12.2019 г. № 3452 Об утверждении Государственной поверочной схемы для средств измерений содержания этанола в газовых средах
САЦН.413311.003ТУ Анализатор паров этанола в выдыхаемом воздухе Алкорам-ка|про. Технические условия
