| Номер в госреестре | 82924-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НТМИ-10-У3 |
| Изготовитель | Акционерное общество "Кентауский трансформаторный завод" (АО "КТЗ"), Казахстан |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НТМИ-10-У3 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы представляют собой соединенные конструктивно в единое целое три трехобмоточных однофазных трансформатора. Первичные обмотки и обмотки низкого напряжения соединены по схеме «звезда», а дополнительные обмотки низкого напряжения соединены по схеме разомкнутый «треугольник». Магнитопровод трансформатора собран из пластин электротехнической стали. На стержне магнитопровода расположены слоевые обмотки с изоляцией. Магнитопроводы трех однофазных трансформаторов с насаженными на них обмотками, соединенные с помощью ряда конструктивных деталей в единую конструкцию, представляют собой активную часть трансформатора, которая помещается в бак, залитый трансформаторным маслом. Бак трансформатора сварен из листовой стали.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НТМИ-10-У3 зав. № 1103вб075, 1103вб089.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен в виде цифро -буквенного обозначения, состоящего из арабских цифр и букв русского алфавита.

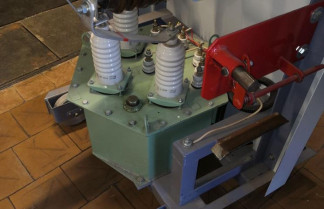

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 1103вб075, 1103вб089 | |
| Номинальное напряжение первичной обмотки ^ном, кВ | 10 |
| Номинальное напряжение вторичной обмотки ^ном, В | 100 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 150 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НТМИ-10-У3 | 1 шт. |
| Паспорт | НТМИ-10-У3 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Техническая документация изготовителя
