Трансформаторы тока ТРГ-110 III ХЛ1, 82925-21

82925-21
Трансформаторы тока ТРГ-110 III ХЛ1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 82925-21
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТРГ-110 III ХЛ1
Изготовитель Закрытое акционерное общество "Энергомаш (Екатеринбург) - Уралэлектротяжмаш" (ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш")
Год регистрации 2021
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТРГ-110 III ХЛ1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока представляют собой опорную конструкцию, одноступенчатые, с газовой изоляцией.

Основными составными частями трансформатора являются металлический корпус с мембраной, фарфоровая покрышка, блок вторичных обмоток в экране и основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом.

Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

К трансформаторам тока данного типа относятся трансформаторы тока ТРГ-110 III ХЛ1 зав. № 4905, 4906, 4907, 4908, 4909, 4910.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

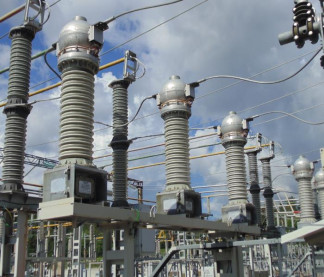

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для заводских номеров

4905, 4906, 4907, 4908, 4909, 4910

Номинальное напряжение, кВ

110

Номинальный первичный ток Ьном, А

1000

Номинальный вторичный ток Ьном, А

5

Номинальная частота йюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,2S

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -60 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТРГ-110 III ХЛ1

1 шт.

Паспорт

ТРГ-110 III ХЛ1

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока

Нормативные документы

Техническая документация изготовителя

Зарегистрировано поверок 12
Поверителей 1
Актуальность данных 05.11.2024
82925-21
Номер в ГРСИ РФ:
82925-21
