| Номер в госреестре | 82926-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОГФ-110 III УХЛ1* |
| Изготовитель | Общество с ограниченной ответственностью "ЗЭТО-Газовые Технологии" (ООО "ЗЭТО-ГТ") |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТОГФ-110 III УХЛ1* (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока - опорные, с фарфоровой покрышкой, газонаполненные, одноступенчатые.
Первичная обмотка трансформатора тока состоит из блоков переключения первичной обмотки, внутренних стержней, наружных токоведущих шин.
Блок вторичных обмоток закреплен на изоляторе, крепящемся к переходному фланцу, закреплённому на покрышке трансформатора тока. Провода вторичных обмоток пропущены через стойку, находящуюся внутри покрышки.
Элементы первичной обмотки закреплены на резервуаре, который закреплен на фарфоровой покрышке, установленной на основании трансформатора тока.
В качестве главной изоляции в трансформаторах тока применяется элегаз.
Выводы вторичных обмоток помещены в клеммную коробку, закрываемую пломбируемой скобой.
Рабочее положение трансформаторов в пространстве - вертикальное.
К трансформаторам тока данного типа относятся трансформаторы тока ТОГФ-110 III УХЛ1* зав. № 568, 569, 570, 571, 572, 573.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

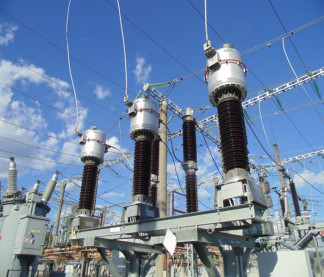

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 568, 569, 570, 571, 572, 573 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток Ьном, А | 500 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 1), В-А | 2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТОГФ-110 III УХЛ1* | 1 шт. |
| Паспорт | ТОГФ-110 III УХЛ1* | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
