| Номер в госреестре | 82931-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина; |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
- ТФЗМ 35Б-1 У1 зав. № 36241, 36214;
- ТФЗМ 110Б-1 ХЛ1 зав. № 62330, 62332;
- ТФЗМ 110Б-1У У1 зав. № 13506, 13507, 13503, 13557, 13527, 13518, 13607, 13611,
13608, 13603, 13602, 13601, 13595, 13599, 13594, 13596, 13589, 13591, 14054, 14061, 14055,
14067, 14066, 14069, 12062, 12063, 12061;
- ТФЗМ 110Б-1У ХЛ1 зав. № 13486, 13456, 13460, 13489, 13457, 13488.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

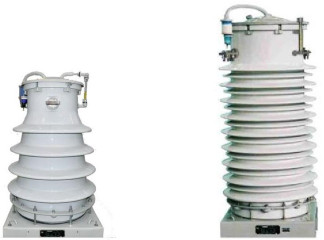

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
ТФЗМ 110Б-1 ХЛ1, ТФЗМ 110Б-1У У1, ТФЗМ 110Б-1У ХЛ1
ТФЗМ 35Б-1 У1
*
ТГ->]
Место
пломбировки
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТФЗМ 35Б-1 У1
| Наименование характеристики | Значение для заводских номеров |
| 36241, 36214 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 100 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
| Наименование характеристики | Значение для заводского номера |
| 62330, 62332 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток Ьном, А | 600 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 3 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1У У1
| Наименование характеристики | Значение для заводских номеров | |||||
| 13506, 13507, 13503 | 13557, 13527, 13518 | 13607, 13611, 13608, 13603, 13602, 13601 | 13595, 13599, 13594, 13596, 13589, 13591, 14054, 14061, 14055 | 14067, 14066, 14069 | 12062, 12063, 12061 | |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 | 110 | 110 |
| Номинальный первичный ток Ьном, А | 150 | 200 | 400 | 600 | 600 | 600 |
| Номинальный вторичный ток Ьном, А | 1 | 1 | 1 | 1 | 5 | 5 |
| Номинальная частота £юм, Гц | 50 | 50 | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S | 0,2S | 0,2S | 0,2S | 0,2S | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 30 | 30 | 30 | 30 |
Таблица 4 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1У ХЛ1
| Наименование характеристики | Значение для заводских номеров |
| 13486, 13456, 13460, 13489, 13457, 13488 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток Ьном, А | 200 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | |
| ТФЗМ 35Б-1 У1 ТФЗМ 110Б-1У У1 | ТФЗМ 110Б-1 ХЛ1 ТФЗМ 110Б-1У ХЛ1 | |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 | от -60 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
аблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ | 1 шт. |
| Паспорт | ТФЗМ | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
