| Номер в госреестре | 82934-21 |
| Наименование СИ | Твердомер Бринелля портальный |
| Обозначение типа СИ | QPortal 0-1800-150 |
| Изготовитель | "Makkon GmbH", Австрия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомер Бринелля портальный QPortal 0-1800-150 (далее - твердомер) предназначен для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомер состоит из силовой рамы, устройства приложения нагрузки и измерительного модуля, панели управления, пульта управления, главного шкафа управления, промышленного пылесоса для удаления стружки.

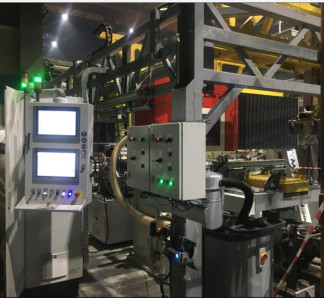

Общий вид твердомера, заводской номер QN13-01/20, представлен на рисунке 1. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на табличку из полимерного материала, закрепленную в месте, указанном на рисунке 1.
Пломбирование твердомера не предусмотрено.
Нанесение знака поверки на твердомер не предусмотрено.
| Панель | |
| управления | |
| Главный | |
| шкаф | |
| управления | |
| N | |
| Место нанесения | ' ' F Ч | I | — | Пылесос для | |
| заводского номера | Пульт | удаления | ||
| управления | стружки |
б)
Рисунок 1 - Общий вид твердомера
Программное обеспечение (далее - ПО) твердомера используется для управления его работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Opix T2 |
| Номер версии (идентификационный номер) ПО | не ниже v. 1.0.2 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Испытательные нагрузки по шкалам Бринелля, пределы допускаемого относительного отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
| Шкала Бринелля | Испытательная нагрузка, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % | Диапазон измерений твердости, НВ (HBW) |
| HB(HBW) 10/250 | 2452 | ±1 | от 8 до 54 |
| HB(HBW) 10/500 | 4903 | от 16 до 108 | |
| HB(HBW) 10/1000 | 9807 | от 32 до 218 | |
| HB(HBW) 10/1500 | 14710 | от 48 до 326 | |
| HB 10/3000 HBW 10/3000 | 29420 | от 95 до 450 от 95 до 650 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомера по шкалам Бринелля
| Обозначение шкал измерения твёрдости | Диапазон измерений твёрдости, HB (HBW) | ||||
| от 8 до 20 включ. | св 20 до 54 включ. | св. 54 до 108 включ. | св. 108 до 163 включ. | св. 163 до 218 включ.. | |
| Пределы допускаемой абсолю твердомеров, HB (HB | гной погрешности BW), (±) | ||||
| HB(HBW) 10/250 | 0,6 | 1,6 | - | - | - |
| HB(HBW) 10/500 | 0,6 | 1,6 | 3,2 | - | - |
| HB(HBW) 10/1000 | - | 1,6 | 3,2 | 4,9 | 6,5 |
| HB(HBW) 10/1500 | - | 1,6 | 3,2 | 4,9 | 6,5 |
| HB(HBW)10/3000 | - | - | 3,2 | 4,9 | 6,5 |
Продолжение таблицы 3
| Обозначение шкал измерения твёрдости | Диапазон измерений твёрдости, HB (HBW) | |||||
| св. 218 до 272 включ | св. 272 до 326 включ. | св. 326 до 380 включ. | св. 380 до 450 включ. | св. 450 до 550 включ. | св. 550 до 650 включ. | |
| Пределы допускаемой а твердомеров, H | бсолютной погрешности HB (HBW), (±) | |||||
| HB(HBW) 10/1500 | 8,2 | 9,8 | - | - | - | - |
| HB 10/3000 | 8,2 | 9,8 | 11,4 | 13,5 | - | - |
| HBW 10/3000 | 8,2 | 9,8 | 11,4 | 13,5 | 16,5 | 19,5 |
| П р и м е ч а н и е - Метрологические характеристики действительны для пяти измерений | ||||||
Таблица 4 - Основные технические характеристики твердомера
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более | от +15 до +35 80 |
| Параметры электропитания напряжение переменного тока частотой 50 Гц, В | от 360 до 440 |
| Габаритные размеры Qportal 0-1800-150, мм, не более длина ширина высота | 3200 1100 2500 |
Таблица 5 - Комплектность твердомера
| Наименование | Обозначение | Количество |
| Твердомер Бринелля портальный в составе: | Qportal 0-1800-150 | 1 шт. |
| - силовая рама, устройство приложения нагрузки | 1 шт. | |
| и измерительный модуль | 1 шт. | |
| - главный шкаф управления | - | 1 шт. |
| - панель управления | - | 1 шт. |
| - пульт управления | - | 1 шт. |
| - пылесос для удаления стружки | - | |
| Переходное устройство для измерения нагрузки | - | 1 шт. |
| Руководство по эксплуатации | Qportal - 01 РЭ | 1 экз. |
| Руководство пользователя | Qbase EVO + Qpix T2 | 1 экз. |
| Методика поверки | QPortal - 01 МП | 1 экз. |
приведены в документах: QPortal - 01 РЭ «Твердомер Бринелля портальный QPortal 0-1800-150. Руководство по эксплуатации», глава 10; Qbase EVO + Qpix T2 «Твердомер Бринелля портальный QPortal 0-1800-150. Руководство пользователя».
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
ГОСТ 8.062-85 ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
