| Номер в госреестре | 82936-21 |
| Наименование СИ | Дефектоскопы акустические протяженных объектов |
| Обозначение типа СИ | АДНШ-П |
| Изготовитель | Общество с ограниченной ответственностью инженерный центр "Качество" (ООО ИЦ "Качество"), г. Ижевск |
| Год регистрации | 2021 |
| Срок свидетельства | 27.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы акустические протяженных объектов АДНШ-П (далее - дефектоскопы) предназначены для измерений амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности или однородности металла в теле объекта контроля (насосная штанга, пруток-заготовка насосной штанги, пруток), измерений временных интервалов.
Принцип действия дефектоскопов основан на эхо-методе акустического вида неразрушающего контроля.
Генератор блока генератора и предусилителя (ГПУ) вырабатывает электрический импульс, идущий на излучатель блока электроакустических преобразователей (ЭАП). Вследствие в ЭАП возникает акустический импульс, который через контактную жидкость попадает в объект контроля и распространяется в нём со скоростью продольной ультразвуковой волны. Акустический импульс, отраженный от дефектов типа нарушения сплошности в объекте контроля, а также от его противоположного торца, принимается на том же торце приемником блока ЭАП. ЭАП преобразует акустический импульс в электрический сигнал. Электрический сигнал поступает на предусилитель блока ГПУ и далее на программируемый усилитель блока программируемого усилителя, коммутации и источника питания (УКП). Блок коммутации УКП поочередно включает в работу блоки акустических каналов для дефектоскопии с двух торцов объекта контроля с целью уменьшения неконтролируемых (мертвых) зон со стороны блока ЭАП. Электрический сигнал с усилителя УКП поступает на вход платы аналого-цифрового преобразования (АЦП) и далее в память системного блока. Объект контроля укладывается на стеллаж со специальной изоляцией с целью устранения мешающих отражений импульсов от мест соприкосновения объекта контроля с конструктивными элементами стеллажа. Блоки ГПУ и ЭАП размещены в специальных металлических шкафах вблизи торцов объекта контроля. Системный блок с АЦП, монитор, принтер, блок бесперебойного питания и блок УКП устанавливаются в специальный промышленный шкаф.
Дефектоскоп состоит из блоков ГПУ, блока (УКП), блока (ЭАП), системного блока с установленной платой АЦП.
Дефектоскоп используется совместно с преобразователями производства ООО ИЦ «Качество».
Нанесение знака поверки на средство измерений не предусмотрено.

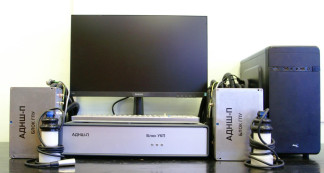

Общий вид дефектоскопов представлен на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного доступа Схема места нанесения заводского номера представлена на рисунке 3.
Программное обеспечение (ПО) выполняет функции управления дефектоскопом и изменения его настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Монитор дефектоскопа акустического |
| Номер версии (идентификационный номер) ПО | 2019.0.0.39 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений отношений амплитуд сигналов на входе приемника, дБ | от 4 до 78 |
| Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника, дБ | ±2 |
| Диапазон измерений длительности временных интервалов, мс | от 0,1 до 9,0 |
| Пределы допускаемой абсолютной погрешности измерений длительности временных интервалов, мс | ±0,01 |
| Наименование характеристики | Значение |
| Номинальное значение амплитуды зондирующего импульса и его отклонение, В | 350±50 |
| Номинальное значение длительности зондирующего импульса и его отклонение, мкс | 100±20 |
| Максимальная чувствительность приемного тракта, мкВ, не более | 200 |
| Длительность переднего фронта зондирующего импульса, нс, не более | 400 |
| Номинальная частота колебаний блока электроакустических преобразователей, кГц | 20+4 |
| Полоса пропускания приемного тракта: нижняя граничная частота, кГц верхняя граничная частота, кГц | 9,0+0,9 64,0+6,4 |
| Длительность реверберационно-шумовой характеристики блока электроакустических преобразователей, мкс, не более | 600 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Потребляемая мощность не более, Вт | 400 |
| Габаритные размеры (ДхШхВ): | |
| - блока генератора и предусилителя (ГПУ) не более, мм | 83х220х145 |
| - блока программируемого усилителя, коммутации, питания (УКП) не более, мм | 110x465x315 |
| - блока электро-акустических преобразователей (ЭАП) не более, мм | 070x200 |
| - шкаф промышленный, не менее, мм. | 600x600x1600 |
| - шкаф электротехнический, не менее, мм. | 400x200x400 |
| Масса дефектоскопа АДНШ-П, включая промышленный шкаф, персональный компьютер не более, кг | 150 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре 35) | от +10 до +35 от 20 до 90 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность дефектоскопов
| Наименование | Обозначение | Количество |
| Дефектоскоп акустический протяженных объектов АДНШ-П | Дефектоскоп акустический протяженных объектов (АДНШ-П), ТУ 26.51.66-00135376776-19. В составе: Блок УКП, Блок ГПУ - 2 шт., Комплект кабелей, Системный блок с установленной платой АЦП, Монитор, принтер, ИБП, ПО, Шкаф, Шкафчик - 2 шт. , Комплект настроечных образцов дефектоскопа акустического. | 1 шт. |
| Наименование | Обозначение | Количество |
| Блок ЭАП в составе Излучатель и приемник ПЭП* | Приемник ПЭП АД.01.005, АД.01.006, Излучатель: АД.10.013 (П-13), АД.10.016 (П-16), АД.10.019 (п-19), аД.10.023 (п-23), аД.10.026 (п-26), аД.10.031 (п-31), аД.20.019 (ш-19), аД.20.022 (ш-22), АД.20.025 (Ш-25), аД.20.013 (ш-13), аД.20.016 (ш-16) | 2 шт. |
| Дефектоскоп акустические протяженных объектов АДНШ-П. Руководство по эксплуатации | АДНШ-П.2651.20.001.РЭ | 1 экз. |
| Методика поверки | МП 011.Д4-21 | 1 экз. |
| * количество и тип преобразователей в соответствии с заказом | ||
приведены в разделе 9 руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 31.07.2018 г. №1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 30.12.2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГ ц»
ТУ 26.51.66-010-35376776-19 «Дефектоскоп акустический протяженных объектов (АДНШ-П). Технические условия»
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
