| Номер в госреестре | 82946-21 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | Hitachi EPR-N8S |
| Изготовитель | "Hitachi High-Tech Solutions Corporation", Япония |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные Hitachi EPR-N8S (далее -преобразователи) предназначены для преобразования значений давления в унифицированный электрический выходной сигнал постоянного тока.
В преобразователях давления измерительных Hitachi EPR-N8S реализован тензорезистивный принцип измерений, который основан на действии моста Уитстона: четыре тензорезистора нанесены на измерительную мембрану, упругая деформация которой приводит к изменению сопротивлений тензорезисторов и, как следствие, к разбалансу моста. Разбаланс мостовой схемы преобразуется электронной схемой в унифицированный аналоговый и/или цифровой выходной сигнал.
К преобразователям данного типа относятся преобразователи давления измерительные Hitachi EPR-N8S с заводскими номерами 1191741, 1191742.
Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия предотвращающий вскрытие корпуса преобразователя.
Заводской номер наносится методом химпечати или лазерной гравировки на маркировочную табличку, прикрепленную к корпусу преобразователя, и обеспечивает идентификацию каждого преобразователя и возможность прочтения и сохранность указанной информации в процессе эксплуатации преобразователей.
Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке. Нанесение знака поверки на преобразователь не предусмотрено.
Общий вид преобразователя представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
Рис. 2 Схема пломбировки от несанкционированного доступа на преобразователи давления измерительные Hitachi EPR-N8S, зав.№№ 1191741, 1191742

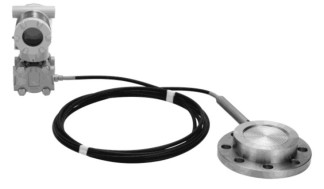

Рис.1 Общий вид преобразователей давления измерительных Hitachi EPR-N8S,
зав.№№ 1191741, 1191742
Отсутствует.
Таблица 1 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, кПа - Hitachi EPR-N8S, зав.№№ 1191741, 1191742 | от -100 до 300 |
| Пределы допускаемой основной приведенной погрешности измерений избыточного давления, % | ±0,15 |
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, в процентах от верхнего предела измерений, % | ±(0,05+0,85Т*/50) |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 |
| *Т - диапазон изменения температуры окружающей среды, °С - Нормирующим значением для приведенной погрешности является верхний предел диапазона измерений. - Нормальные значения температуры от +20 °С до +23 °С. | |
| Наименование характеристики | Значение |
| Тип рабочей измеряемой среды | газ / жидкость |
| Электрическое питание преобразователей: | |
| - от источника питания постоянного тока напряжением, В | от 11,4 до 42,0 |
| Потребляемая мощность: | |
| - при питании от источника постоянного тока, В-А, не более | 10 |
| Габаритные размеры (длина х ширина х диаметр), мм, не более | 190 х 117 х 95 |
| Масса, кг, не более | 6 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +85 |
| - относительная влажность при температуре + 30 °С, %, не более | 98 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок эксплуатации, лет, не менее | 10 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Преобразователи давления измерительные Hitachi EPR-N8S | EPR-N8S-G20-H-ST-C(-100~300 k Pa)-IEC-M80A150-E0-5-HC-SVT, зав.№№ 1191741, 1191742 | 2 |
| Преобразователи давления измерительные Hitachi EPR-N8S. Руководство по эксплуатации. | - | 1 |
| Преобразователи давления измерительные Hitachi EPR-N8S. Паспорт. | - | 2 |
приведены в разделе 1 документа «Преобразователи давления измерительные Hitachi EPR-N8S. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к преобразователям давления измерительным Hitachi EPR-N8S
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия» Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Минпромторга России от 29 июня 2018 года N 1339
