| Номер в госреестре | 82958-21 |
| Наименование СИ | Машина испытательная универсальная гидравлическая двухосевая |
| Обозначение типа СИ | LabTest 6.250H.11 |
| Изготовитель | LABORTECH s.r.o., Чешская Республика |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина испытательная универсальная гидравлическая двухосевая LabTest 6.250H.11 (далее - машины) предназначена для измерений силы, перемещения и деформации при проведении испытаний образцов материалов на растяжение и сжатие.
Принцип действия машины заключается в измерении величины силы (нагрузки), приложенной к испытуемому образцу, и величины перемещения гидравлических поршней.

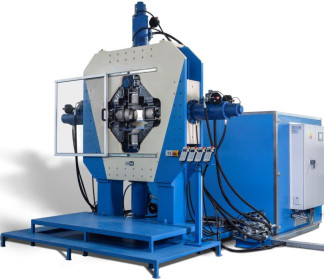

Машина представляет собой стальную раму на четырёх стальных опорах, каждая из которых имеет пневматический демпфер. В раму встроены четыре гидравлических цилиндра с гидростатическими подшипниками и гидравлическими замками. Управляющая электроника состоит из четырёх контроллеров EDC 580, установленных в специальные ячейки рабочего стола. К каждому контроллеру подключается отдельный переносной пульт управления. Пульты управления располагаются на специальной стойке рядо м с машиной. Машина имеет два основных канала измерения - сила и перемещение. Датчики силы установлены между гидравлическими цилиндрами и гидравлическими захватами. Датчики перемещения встроены в гидравлические цилиндры. Машина имеет один дополнительный канал измерения - деформация (отслеживание центра образца), измеряемая видеоэкстензометром, установленным позади рабочей зоны машины. Сигналы от датчиков и видеоэкстензометра поступают на управляющую электронику и далее на управляющий внешний персональный компьютер (ПК), где обрабатываются с помощью управляющего программного обеспечения (ПО).
Машина имеет четыре механических приспособления для регулировки соосности захватов, расположенных между гидравлическим цилиндром и датчиком силы. Регулировка осуществляется с помощью трёх пар регулировочных винтов.
Гидравлические цилиндры подключены к гидравлической станции через две гидравлических колонки (по одной колонке на два цилиндра). Гидравлическая станция имеет встроенную панель управления с сенсорным экраном и клавиатурой.
На переднюю панель основания рамы выведены переключатели включения/выключения электропитания машины и открытия/закрытия захватов, а также аварийный выключатель. Подключение электропитания осуществляется на передней панели электрощита гидравлической станции.
Конструкция рамы имеет высокую жёсткость, чтобы максимально снизить колебания рамы, возникающие при испытаниях и влияющие на точность результатов измерений. Машина имеет автоматическую защиту от механических и электрических перегрузок.
Управление машиной осуществляется с помощью пультов дистанционного управления и управляющего ПО, установленного на управляющем внешнем ПК.
Пломбирование машины испытательной универсальной гидравлической двухосевой LabTest 6.250H.11 не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение машины Test&Motion устанавливается на отдельный персональный компьютер под управлением операционной системы MS Windows.
Test&Motion производит управление машиной в соответствии с испытательными методиками пользователя оборудования. Программное обеспечение позволяет управлять работой машины и в автоматическом режиме осуществлять измерения, запись результатов измерений в графической форме, а также в форме различных протоколов.
Test&Motion является метрологически незначимой частью.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -
2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Test&Motion |
| Номер версии ПО | 5.0.0.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы (нагрузки) на сжатие для гидравлических поршней №1, №2, №3 и №4, кН - дополнительный диапазон - основной диапазон | от 2 до 10 св. 10 до 250 |
| Диапазон измерений силы (нагрузки) на растяжение для гидравлических поршней №1, №2, №3 и №4, кН - дополнительный диапазон - основной диапазон | от 2 до 10 св. 10 до 250 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведённой погрешности измерений силы (нагрузки) на сжатие в диапазоне от 2 кН до 10 кН включ. для гидравлических поршней №1, №2, №3 и №4, приведённая к верхнему пределу измерений дополнительного диапазона, % | |
| Пределы допускаемой приведённой погрешности измерений силы (нагрузки) на растяжение в диапазоне от 2 кН до 10 кН включ. для гидравлических поршней №1, №2, №3 и №4, приведённая к верхнему пределу измерений дополнительного диапазона, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки) на сжатие в диапазоне св. 10 кН до 250 кН для гидравлических поршней №1, №2, №3 и №4, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерений силы (нагрузки) на сжатие в диапазоне св. 10 кН до 250 кН для гидравлических поршней №1, №2, №3 и №4, % | |
| Диапазон измерений перемещения на сжатие для гидравлических поршней №1, №2, №3 и №4, мм | от 0 до 50 |
| Диапазон измерений перемещения на растяжение для гидравлических поршней №1, №2, №3 и №4, мм | |
| Пределы допускаемой абсолютной погрешности измерений перемещения на сжатие в диапазоне от 0 до 10 мм включ. для гидравлических поршней №1, №2, №3 и №4, мкм | |
| Пределы допускаемой абсолютной погрешности измерений перемещения на растяжение в диапазоне от 0 до 10 мм включ. для гидравлических поршней №1, №2, №3 и №4, мкм | ±50 |
| Пределы допускаемой относительной погрешности измерений перемещения на сжатие в диапазоне св. 10 до 50 мм для гидравлических поршней №1, №2, №3 и №4, % | |
| Пределы допускаемой относительной погрешности измерений перемещения на растяжение в диапазоне св. 10 до 50 мм для гидравлических поршней №1, №2, №3 и №4, % | ±0,5 |
| Диапазон измерений продольной деформации, мм | от 0 до 25 |
| Диапазон измерений поперечной деформации, мм | |
| Пределы допускаемой абсолютной погрешности измерений продольной деформации в диапазоне от 0 до 0,3 мм включ., мкм | ±3 |
| Пределы допускаемой абсолютной погрешности измерений поперечной деформации в диапазоне от 0 до 0,3 мм включ., мкм | |
| Пределы допускаемой относительной погрешности измерений продольной деформации в диапазоне св. 0,3 мкм до 25 мм, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерений поперечной деформации в диапазоне св. 0,3 мкм до 25 мм, % |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры испытательной машины, мм, не более | |
| - ширина | 3160 |
| - длина | 2470 |
| - высота | 3499 |
| Габаритные размеры гидравлической станции, мм, не более | |
| - ширина | 2101 |
| - длина | 3334 |
| - высота | 2058 |
| Масса испытательной машины, кг, не более | 7900 |
| Наименование характеристики | Значение |
| Масса гидравлической станции, кг, не более | 3300 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 400 50 |
| Потребляемая мощность, Вт, не более | 145000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +15 до +35 от 20 до 80 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная гидравлическая двухосевая LabTest 6.250H.11 в составе: - рама с четырьмя гидравлическими цилиндрами (поршнями); - четыре датчика силы (нагрузки); - четыре контроллера; - четыре приспособления регулировки соосности; - четыре гидравлических захвата; - гидравлическая станция; - комплект шлангов высокого давления; - видеоэкстензометр; - комплект оснастки для крепления динамометров. | 1 шт. | |
| Персональный компьютер | 1 шт. | |
| Программное обеспечение | Test&Motion | 1 шт. |
| Руководство по эксплуатации | «Руководство по эксплуатации. Машина испытательная универсальная гидравлическая двухосевая LabTest 6.250H.11» | 1 экз. |
| Руководство пользователя | «Test&Motion. Руководство пользователя» | 1 экз. |
| Методика поверки | МП ТИнТ 250-2020 «ГСИ. Машина испытательная универсальная гидравлическая двухосевая LabTest 6.250H. 11. Методика поверки» | 1 экз. |
приведены в разделах 3 и 6 «Test&Motion. Руководство пользователя».
Государственная поверочная схема для средств измерений силы, утверждённая приказом Росстандарта от 22 октября 2019 г. №2498;
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
