| Номер в госреестре | 82960-21 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | MULTITEC |
| Изготовитель | "Hermann Sewerin GmbH", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 27.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы MULTITEC (далее - газоанализаторы) предназначены для непрерывного измерения объемной доли или доврывоопасной концентрации горючих газов, объемной доли диоксида углерода, кислорода и вредных газов в воздухе рабочей зоны, а также сигнализации при достижении установленных пороговых значений.
Газоанализаторы представляют собой автоматические портативные многоканальные приборы непрерывного действия.
Принцип действия газоанализаторов:
- по измерительным каналам объемной доли диоксида углерода, метана, пропана и довзрывоопасной концентрации горючих газов - оптический инфракрасный, основанный на селективном поглощении молекулами определяемого компонента инфракрасного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
- по измерительным каналам объемной доли кислорода и вредных газов электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;
Способ отбора пробы - принудительный.
Конструктивно газоанализаторы выполнены в виде единого блока со встроенными батареями или аккумуляторами.
Газоанализаторы выпускаются четырех модификациях: 560, 545, 540 и 520, которые отличаются перечнем измерительных каналов и возможными режимами измерений.
Режимы измерений газоанализаторов приведены в таблице 1.
| Режим измерений | Тип газа | Тип сенсора | Диапазон измерений | Модификация | |||
| 560 | 545 | 540 | 520 | ||||
| Предупре ждение | CH4 | инфракрасный | от 0 до 100 % НКПР (от 0 до 4,4 % об.д.) | X | - | - | X |
| C3H8 | инфракрасный | от 0 до 100 % НКПР (от 0 до 1,7 % об.д.) | - | - | - | O | |
| CO2 | инфракрасный | от 0 до 5 % об.д. | X | - | - | X | |
| СО | электрохимический | от 0 до 500 млн-1 | O | - | - | O | |
| О2 | электрохимический | от 0 до 25 % об.д. | O | - | - | O | |
| H2S | электрохимический | от 0 до 100 млн-1 | O | - | - | O | |
| Измерение | CH4 | инфракрасный | от 0 до 100 % об.д. | X | X | X | - |
| CO2 | инфракрасный | от 0 до 100 % об.д. | X | X | X | - | |
| СО | электрохимический | от 0 до 500 млн-1 | O | O | O | - | |
| О2 | электрохимический | от 0 до 25 % об.д. | O | O | O | - | |
| H2S | электрохимический | от 0 до 2000 млн-1 | O | - | O | - | |
| электрохимический | от 0 до 5000 млн-1 | - | X | - | - | ||
- знак «Х» означает наличие измерительного канала в базовой комплектности, «О» - возможность по дополнительному заказу, «-» - отсутствие._
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов;
- определяемый компонент;
- уровня заряда аккумуляторов;
- меню пользователя (значение функциональных клавиш F1 - F3);
- информацию о срабатывании сигнализации по трем или четырем уровням (в зависимости от определяемого компонента);
- выбранный режим.
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:
- звуковым сигналом;
- светодиодным индикатором;
- отображением на дисплее символов, обозначающих пороги срабатывания.
Знак поверки наноситься на свидетельство о поверке в соответствии с действующим законодательством.

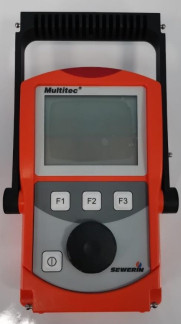

Общий вид газоанализаторов представлены на рисунке 1.
Место и метод пломбирования от несанкционированного доступа представлен на рисунке 2.
Маркировка газоанализатора, в том числе нанесение серийного номера, производится путём наклеивания идентификационной таблички на заднею крышку газоанализатора. Пример идентификационной таблички представлены на рисунке 3.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем и обеспечивающее выполнение следующих основных функций:
- прием и обработку измерительной информации от первичных измерительных преобразователей содержания определяемых компонентов в воздухе рабочей зоны;
- индикацию результатов измерений на встроенном жидкокристаллическом дисплее;
- проведение градуировки газоанализаторов;
- самодиагностику аппаратной части газоанализатора;
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- сравнение результатов измерений с заданными пороговыми значениями.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически
значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2 - Идентификационные данные программного обеспечения
| Наименование характеристики | Значение |
| Идентификационное наименование ПО | MULTITEC |
| Номер версии (идентификационный номер) ПО | не ниже V1.010 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики газоанализаторов MULTITEC модификации 520
| Режим измерений | Определяемый компонент | Принцип измерений | Диапазон показаний | Диапазон измерений | Пределы допускаемой погрешности | с <о н | |
| абсолютной | относительной | ||||||
| Предупре ждение | Метан (CH4) | инфракрас ный | от 0 до 100 % НКПР (от 0 до 4,4 % об.д.) | от 0 до 50 % НКПР включ. | ±5 % НКПР | - | 17 |
| св. 50 до 100 % НКПР | - | ±10 % | |||||
| Пропан (С8Ш) | инфракрас ный | от 0 до 100 % НКПР (от 0 до 1,7 % об.д.) | от 0 до 50 % НКПР включ. | ±5 % НКПР | - | 17 | |
| св. 50 до 100 % НКПР | - | ±10 % | |||||
| Углекислый газ (CO2) | инфракрас ный | от 0 до 5 % об.д. | от 0 до 5 % об.д. | ±0,5 % об.д. | - | 20 | |
| Угарный газ (CO) | электрохи мический | от 0 до 500 млн 1 | от 0 до 40 млн-1 включ. | ±4 млн-1 | - | 25 | |
| св. 40 до 500 млн-1 | - | ±10 % | |||||
| Кислород (O2) | электрохи мический | от 0 до 25 % об.д. | от 0 до 25 % об.д. | ±2 % об.д. | - | 32 | |
| Сероводород (H2S) | электрохи мический | от 0 до 100 млн 1 | от 0 до 10 млн-1 включ. | ±2 млн-1 | - | 25 | |
| св. 10 до 100 млн-1 | - | ±10 % | |||||
| Таблица 4 - Метрологические характеристики газоанализаторов MU | LTITEC модификаций 540 и 545 | ||||||
| Режим измерений | Определяемый компонент | Принцип измерений | Диапазон показаний | Диапазон измерений | Пределы допускаемой погрешности | с <о н | |
| абсолютной | относительной | ||||||
| Измерение | Метан (CH4) | инфракрас ный | от 0 до 100 % об.д. | от 0 до 50 % об.д. включ. | ±2,5 % об.д. | - | 17 |
| св. 50 до 100 % об.д. | - | ±5 % | |||||
| Режим измерений | Определяемый компонент | Принцип измерений | Диапазон показаний | Диапазон измерений | Пределы допускаемой погрешности | с <о н | |
| абсолютной | относительной | ||||||
| Измерение | Углекислый газ (CO2) | инфракрас ный | от 0 до 100 % об.д. | от 0 до 50 % об.д. включ. | ±2,5 % об.д. | - | 20 |
| св. 50 до 100 % об.д. | - | ±5 % | |||||
| Угарный газ (CO) | электрохи мический | от 0 до 500 млн 1 | от 0 до 40 млн-1 включ. | ±4 млн-1 | - | 30 | |
| св. 40 до 500 млн-1 | - | ±10 % | |||||
| Кислород (O2) | электрохи мический | от 0 до 25 % об.д. | от 0 до 25 % об.д. | ±2 % об.д. | - | 32 | |
| Сероводород (H2S) | электрохи мический | от 0 до 2000 млн-1 | от 0 до 100 млн-1 включ. | ±10 млн-1 | - | 30 | |
| св. 100 до 2000 млн-1 | - | ±10 % | |||||
| от 0 до 5000 млн-1 | от 0 до 100 млн-1 включ. | ±10 млн-1 | - | 30 | |||
| св. 100 до 5000 млн-1 | - | ±10 % | |||||
| Таблица 5 - Метрологические характеристики газоанализаторов MU | lTITEC модификации 560 | ||||||
| Режим измерений | Определяемый компонент | Принцип измерений | Диапазон показаний | Диапазон измерений | Пределы допускаемой погрешности | с <о н | |
| абсолютной | относительной | ||||||
| Измерение | Метан (CH4) | инфракрас ный | от 0 до 100 % об.д. | от 0 до 50 % об.д. включ. | ±2,5 % об.д. | - | 17 |
| св. 50 до 100 % об.д. | - | ±5 % | |||||
| Углекислый газ (CO2) | инфракрас ный | от 0 до 100 % об.д. | от 0 до 50 % об.д. включ. | ±2,5 % об.д. | - | 20 | |
| св. 50 до 100 % об.д. | - | ±5 % | |||||
| Угарный газ (CO) | электрохи мический | от 0 до 500 млн-1 | от 0 до 40 млн-1 включ. | ±4 млн-1 | - | 30 | |
| св. 40 до 500 млн-1 | - | ±10 % | |||||
| Кислород (O2) | электрохи мический | от 0 до 25 % об.д. | от 0 до 25 % об.д. | ±2 % об.д. | - | 32 | |
| Режим измерений | Определяемый компонент | Принцип измерений | Диапазон показаний | Диапазон измерений | Пределы допускаемой погрешности | с о" н | |
| абсолютной | относительной | ||||||
| Измерение | Сероводород (H2S) | электрохи мический | от 0 до 2000 млн-1 | от 0 до 100 млн-1 включ. | ±10 млн-1 | - | 30 |
| св. 100 до 2000 млн-1 | - | ±10 % | |||||
| Предупре ждение | Метан (CH4) | инфракрас ный | от 0 до 100 % НКПР (от 0 до 4,4 % об.д.) | от 0 до 50 % НКПР включ. | ±5 % НКПР | - | 17 |
| св. 50 до 100 % НКПР | - | ±10 % | |||||
| Углекислый газ (CO2) | инфракрас ный | от 0 до 5 % об.д. | от 0 до 5 % об.д. | ±0,5 % об.д. | - | 20 | |
| Угарный газ (CO) | электрохи мический | от 0 до 500 млн 1 | от 0 до 40 млн-1 включ. | ±4 млн-1 | - | 25 | |
| св. 40 до 500 млн-1 | - | ±10 % | |||||
| Кислород (O2) | электрохи мический | от 0 до 25 % об.д. | от 0 до 25 % об.д. | ±2 % об.д. | - | 32 | |
| Сероводород (H2S) | электрохи мический | от 0 до 100 млн 1 | от 0 до 10 млн-1 включ. | ±2 млн-1 | - | 25 | |
| св. 10 до 100 млн-1 | - | ±10 % | |||||
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний газоанализаторов, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности газоанализаторов, вызванной изменением температуры окружающей среды на каждые 10°С, равны, в долях от предела допускаемой основной погрешности | ±0,5 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры газоанализаторов (высотахдлинахширина), мм, не более: | 253х57х148 |
| Масса газоанализатора, кг, не более: | 1,000 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающего воздуха (без конденсации влаги), % - атмосферное давление, кПа | от -20 до +40 от 5 до 95 от 70 до 120 |
| Время прогрева, с, не более | 17 |
| Маркировка взрывозащиты: - без кожаной антистатической сумки-чехла -с кожаной антистатической сумкой-чехлом | 1Ex ib d e IIB T4 Gb X 1Ex ib d e IIC T4 Gb X |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 8 - Комплектность средства измерений
| Наименование | обозначение | Количество |
| Газоанализатор MULTITEC | в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-269/03-2021 | 1 экз. |
| Отвертка-шестигранник для вскрытия аккумуляторного отсека, инструкция по эксплуатации для газоанализатора, кабель USB для подключения газоанализатора к ПК | - | 1 комп. |
| Адаптер AC/DC ad. M4 18W/12V EURO | LD10-10001 | 1 шт. |
| Док-станция TG8 для фиксации газоанализатора | LP11-10001 | * |
| Кабель для транспортного средства М4 | 3204-0040 | * |
| Сумка-чехол TG8 | 3204-0040 | * |
| Кейс для переноски TG8 «Survey» | ZD29-10000 | * |
| Кейс для переноски TG8 «Compact» L-BOXX | ZD65-10000 | 1 шт. |
| Ремни для переноски «Vario» | 3209-0012 | 1 шт. |
| Зонд для помещений (гибкий ручной зонд) | ZS32-10000 | 1 шт. |
| Зонд для колодцев и шахт (Поплавковый зонд) | ZS21-10100 | * |
| Трубка-шланг для подключения зонда длина 1 м | ZS25-10000 | 1 шт. |
| Наименование | обозначение | Количество |
| Трубка-шланг для подключения зонда длина 2 м | ZS17-10100 | * |
| Трубка-шланг для подключения зонда длина 6 м | ZS18-10100 | * |
| Набор для тестирования SPE AutoFlow | PP05-20000 | * |
| Фильтр для калибровки СО2 | ZG06-10000 | * |
| Фильтр тонкой очистки от пыли | 2499-0020 | * |
| Фильтры гидрофобные | 2491-0100 | * |
| Фильтры сменные для зонда-колокола | 2498-0016 | * |
| Фильтры сменные для локализационного зонда | 2499-0250 | * |
| Адаптер для калибровки газоанализатора и вывода газа наружу | MG04-Z2000 | * |
| Тестовая насадка универсальная | PP01-B1700 | * |
| позиции, отмеченные знаком «*» поставляются по отдельному заказу | ||
приведены в разделе 3 документа «Газоанализаторы MULTITEC. Руководстве по эксплуатации»
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Постановление Правительства Российской Федерации от «16» ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п. 4.43
Техническая документация фирмы «Hermann Sewerin GmbH», Германия
