| Номер в госреестре | 82964-21 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | T |
| Изготовитель | "ifm prover USA", США |
| Год регистрации | 2021 |
| Срок свидетельства | 08.09.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры T (далее - датчики) предназначены для измерений и (или) преобразований температуры в выходной аналоговый сигнал силы или напряжения постоянного тока или цифровой код в жидких и газовых средах.
Принцип действия датчиков основан на свойстве платины изменять свое электрическое сопротивление с изменением температуры. Электрический сигнал сопротивления первичного преобразователя поступает во вторичный преобразователь и преобразуется в выходной аналоговый сигнал силы или напряжения постоянного тока или цифровой код.
Конструктивно датчики состоят из одного или двух первичных преобразователей, помещенных в термометрическую гильзу из нержавеющей стали и герметично соединенных со вторичным преобразователем, в котором сигнал от первичного преобразователя линеаризуется, масштабируется и преобразуется в выходной аналоговый сигнал силы или напряжения постоянного тока или в цифровой код для отображения значений измеряемой температуры на цифровом индикаторе или связи с персональным компьютером (далее - ПК) по встроенному интерфейсу IO-Link.
Датчики выпускаются в модификациях ТА, TAD, TD, TN, TU и TV. Датчики модификаций TD, TN имеют цифровой индикатор, у датчиков модификаций ТА, TAD, TU и TV цифровой индикатор отсутствует.
Датчики модификации TA имеют исполнения TA1101, TA1102, TA1107, TA1321, TA1322, TA1327, TA2002, TA2012, TA2105, TA2115, TA2135, TA2145, TA2212, TA2232, TA2241, TA2242, TA2247, TA2262, TA2292, TA2303, TA2313, TA2333, TA2343, TA2345, TA2405, TA2415, TA2417, TA2435, TA2437, TA2445, TA2447, TA2502, TA2511, TA2512, TA2517, TA2531, TA2532, TA2537, TA2542, TA2603, TA2613, TA2633, TA2643, TA2802, TA2804, TA2812, TA2814, TA2832, TA2834, TA2842, TA2844, TA3105, TA3115, TA3155, TA3313, TA3317, TA4019, TA4105, TA4115, TA5105, TA5115, отличающиеся диапазоном преобразований температуры, напряжением питания и потребляемой мощностью, длиной монтажной части, диаметром погружаемой части, габаритными размерами и массой.
Датчики модификации TAD имеют исполнения TAD081, TAD091, TAD181, TAD191, TAD981, TAD991, отличающиеся длиной монтажной части, габаритными размерами и массой.
Датчики модификации TD имеют исполнения TD2211, TD2213, TD2217, TD2231, TD2233, TD2237, TD2241, TD2243, TD2247, TD2251, TD2253, TD2257, TD2261, TD2263, TD2267, TD2271, TD2273, TD2277, TD2291, TD2293, TD2297, TD2501, TD2507, TD2511, TD2517, TD2531, TD2537, TD2541, TD2547, TD2801, TD2803, TD2807, TD2811, TD2813, TD2817, TD2831, TD2833, TD2837, TD2841, TD2843, TD2847, TD2863, TD2901, TD2903, TD2907, TD2911, TD2913, TD2917, TD2931, TD2933, TD2937, TD2941, TD2943, TD2947, отличающиеся габаритными размерами, длиной монтажной части и массой.
Датчики модификации TN имеют исполнения TN2105, TN2115, TN2303, TN2313, TN2333, TN2343, TN2405, TN2415, TN2435, TN2445, TN2511, TN2603, TN2613, TN7511, отличающиеся габаритными размерами, длиной монтажной части, выходным аналоговым сигналом и массой.
Датчики модификации TU имеют исполнения TU3105, TU4105, TU5105, отличающиеся габаритными размерами и массой.
Датчики модификации TV имеют исполнения TV7105, TV7303, TV7405, TV7603, отличающиеся габаритными размерами, длиной монтажной части и массой.
Серийный номер наносится на корпус датчиков в виде цифрового или буквенноцифрового кода любым технологическим способом.
Нанесение знака поверки на корпус датчиков не предусмотрено.

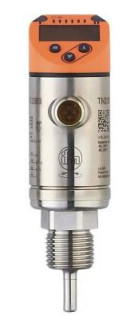

Общий вид датчиков приведен на рисунке 1.
в) модификация TD
а) модификация TN
ш
..I
и
г) модификация TAD
д) модификация TU
Рисунок 1 - Общий вид датчиков
отсутствует.
Таблица 1 - Метрологические характеристики датчиков модификаций TD, TN, TU, TV
| Наименование характеристики | Значение для модификации | |
| TD TN TU | TV | |
| Диапазон измерений/преобразований температуры, оС | от -50 до +150 | |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) первичного преобразователя по ГОСТ 6651-2009 | Pt1000 | |
| Пределы допускаемой абсолютной основной погрешности измерений/преобразований температуры, °С | ±(0,3+0,001D1}) | ±0,3 |
| Пределы допускаемой приведенной (к диапазону измерений/преобразований) дополнительной погрешности измерений/преобразований температуры от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % | ±0,1 | |
| ^ D - диапазон измерений/преобразований температуры. | ||
| Наименование характеристики | Значение для исполнения | |||||
| TA1101, TA1102, TA1107, TA1321, TA1322, TA1327, TA2002, TA2012, TA2212, TA2232, TA2241, TA2242, TA2247, TA2262, TA2292, TA2502, TA2511, TA2512, TA2517, TA2531, TA2532, TA2537, TA2542, TA2802, TA2812, TA2832, TA2842 | TA2105, TA2115, TA2135, TA2145, TA2303, TA2313, TA2333, TA2343, TA2345, TA2405, TA2415, TA2417, TA2435, TA2437, TA2445, TA2447, TA2603, TA2613, TA2633, TA2643, TA3105, TA3115, TA3155, TA4019, TA4105, TA4115, TA5105, TA5115 | TA2804, TA2814, TA2834, TA2844 | TA3313 | TA3317 | TAD081, TAD091, TAD181, TAD191, TAD981, TAD991 | |
| Диапазон преобразований температуры, оС | от -50 до +200 | от -50 до +150 | от -18 до +177 | от -18 до +149 | от 0 до +100 | от -25 до +160 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) первичного преобразователя | Pt1000 по ГОСТ 6651-2009 | Pt1000 по ГОСТ 6651-2009; NTC | ||||
| Пределы допускаемой абсолютной основной погрешности преобразований температуры, °С | ±(0,3+0,001D1)) | ±0,2 (в диапазоне св. -10 до +130 °С) ±0,3 (в диапазоне св. +130 до +140 °С) ±(0,3+0,001D1)) (в диапазонах от -25 до -10 °С и св. +140 до +160 °С) | ||||
| Наименование характеристики | Значение для исполнения | |||||
| TA1101, TA1102, TA1107, TA1321, TA1322, TA1327, TA2002, TA2012, TA2212, TA2232, TA2241, TA2242, TA2247, TA2262, TA2292, TA2502, TA2511, TA2512, TA2517, TA2531, TA2532, TA2537, TA2542, TA2802, TA2812, TA2832, TA2842 | TA2105, TA2115, TA2135, TA2145, TA2303, TA2313, TA2333, TA2343, TA2345, TA2405, TA2415, TA2417, TA2435, TA2437, TA2445, TA2447, TA2603, TA2613, TA2633, TA2643, TA3105, TA3115, TA3155, TA4019, TA4105, TA4115, TA5105, TA5115 | TA2804, TA2814, TA2834, TA2844 | TA3313 | TA3317 | TAD081, TAD091, TAD181, TAD191, TAD981, TAD991 | |
| Пределы допускаемой приведенной (к диапазону преобразований) дополнительной погрешности преобразований температуры от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % | ±0,1 | ±0,01 | ||||
| 1) D - диапазон преобразований температуры. | ||||||
| Наименование характеристики | Значение для модификации | |||||
| TA | TAD | TD | TN | TU | TV | |
| Выходной аналоговый сигнал | от 4 до 20 мА | от 4 до 20 мА | от 4 до 20 мА | от 4 до 20 мА от 0 до 10 В1) | от 0,5 до 4,5 В | - |
| Напряжение питания постоянного тока, В | от 18 до 32 от 10 до 302) | от 18 до 32 | от 18 до 32 | от 18 до 32 | от 8 до 32 | от 18 до 32 |
| Потребляемая мощность, В • А, не более | 1,6 0,92) | 0,192 | 1,6 | 1,6 | 0,96 | 1,6 |
| Габаритные размеры (ширинахдлинахвысота), мм, не более | 50,5Х50,5Х413,43) | 50,4х50,4х231,53) | 50х63х3983) | 34х48х 2423) | 21,8х25,8х84,83) | 27х27х105,73) |
| Длина монтажной части, мм | от 17 до 3503) | от 33 до 87,53) | от 30 до 3503) | от 25 до 1503) | 25 | 25; 303) |
| Диаметр погружаемой части, мм, не более | 3; 63) | 10 | 6 | 6 | 6 | 6 |
| Масса, г | от 83,2 до 3253) | от 335 до 411,53) | от 241 до 488,53) | от 204 до 3113) | от 89,5 до 92,53) | от 71,5 до 1103) |
| Нормальные условия измерений: - температура окружающей среды, оС - относительная влажность, % | от +20 до +30 от 30 до 80 | от +20 до +30 от 30 до 80 | от +20 до +30 от 30 до 80 | от +20 до +30 от 30 до 80 | от +20 до +30 от 30 до 80 | от +20 до +30 от 30 до 80 |
| Рабочие условия измерений: - температура окружающей среды, оС - относительная влажность, %, не более | от -25 до +80 90 | от -25 до +70 90 | от -25 до +80 90 | от -25 до +80 90 | от -40 до +100 90 | от -40 до +804) от -40 до +505) 90 |
| Степени защиты по ГОСТ 14254-2015 | IP67; IP68; IP69 | IP68; IP69 | IP67; IP68; IP69 | IP67 | IP68; IP69 | IP69 |
| Средний срок службы, лет | 10 | |||||
| Средняя наработка на отказ, ч | 87600 | |||||
| 1) Для всех исполнений, кроме TN7511. 2) Для исполнений TA3105, TA3115, TA3155, TA3313, TA3317, TA4019, TA4105, TA4115, TA5105, TA5115. 3) В зависимости от исполнения. 4) При температуре измеряемой среды от -50 до +125 оС не включ. 5) При температуре измеряемой среды от +125 до +150 оС. | ||||||
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на корпус датчиков не предусмотрено.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры Т | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к датчикам температуры T
ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры»
