| Номер в госреестре | 82971-21 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | BONUM |
| Изготовитель | Общество с ограниченной ответственностью "БОНУМ" (ООО "БОНУМ"), г. Ростов-на-Дону |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны BONUM (далее по тексту - ППЦ) предназначены для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей плотностью не более 1,0 т/м3.
Принцип действия ППЦ основан на их заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее по тесту - ТМ). Для гашения гидравлических ударов во время движения, внутри цистерны ППЦ установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня; заливной люк, дыхательный клапан, донный клапан, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
К ППЦ данного типа относятся:
- полуприцепы-цистерны BONUM 914220-02 зав. №№ XJY914220L0001574, XJY914220K0001272, XJY914220K0001273;
- полуприцепы-цистерны BONUM 914221-02 зав. №№ XJY914221K0001410, XJY914221K0001411, XJY914221K0001426, XJY914221K0001427, XJY914221L0001684, XJY914221L0001685.

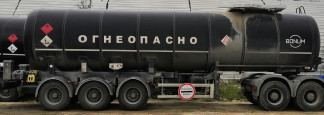

Общий вид ППЦ представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на маркировочную табличку ударным способом и в формуляр и паспорт транспортного средства типографским способом.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Место нанесения знака поверки
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | BONUM 914220-02 | |
| Заводской номер | XJY914220L0001574 | XJY914220K0001272 XJY914220K0001273 |
| Номинальная вместимость, м3 | 38,0 | 29,5 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 | |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 | |
Продолжение таблицы 1
| Наименование характеристики | Значение | |
| Модификация | BONUM 914221-02 | |
| Заводской номер | XJY914221K0001410 XJY914221K0001411 | XJY914221K0001426 XJY914221K0001427 XJY914221L0001684 XJY914221L0001685 |
| Номинальная вместимость, м3 | 37,0 | 38,0 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 | |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | BONUM 914220-02 | BONUM 914221-02 |
| Заводской номер | XJY914220L0001574 XJY914220K0001272 XJY914220K0001273 | XJY914221K0001410 XJY914221K0001411 XJY914221K0001426 XJY914221K0001427 XJY914221L0001684 XJY914221L0001685 |
| Снаряженная масса, кг, не более | 8350 | 8930 |
| Температура окружающей среды при эксплуатации, °С | от -45 до +40 | |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | BONUM | 1 шт. |
| Запасные части, инструменты и принадлежности | — | 1 комплект |
| Руководство по эксплуатации | — | 1 экз. |
| Паспорт транспортного средства | — | 1 экз. |
приведены в разделе 4.3 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к полуприцепам-цистернам BONUM
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта от 07 февраля 2018 г. № 256
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
