| Номер в госреестре | 82978-21 |
| Наименование СИ | Установка поверочная |
| Обозначение типа СИ | "КРЫМ 1М" |
| Изготовитель | Общество с ограниченной ответственностью "Компромисс-Крым" (ООО "Компромисс-Крым"), Республика Крым, г. Симферополь |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная «КРЫМ 1М» (далее - установка) предназначена для воспроизведения объема и объемного расхода воздуха.
Принцип действия установки основан на сравнении объема и объемного расхода газа, прошедших через эталонные счетчики установки, с показаниями поверяемых(калибруемых) средств измерений, включенных последовательно в измерительную магистраль. В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка(калибровка).
Установки применяются для калибровки и поверки расходомеров, расходомеров -счетчиков и преобразователей расхода газа в диапазоне воспроизводимых расходов установки.
В качестве эталонных преобразователей расхода в установках применяются счетчики газа.
Для обеспечения требуемого расхода используется вентилятор. Необходимый для поверки расходомеров поток воздуха обеспечивается за счет изменения положения частоты блока управления вентилятором.
Общий вид установки представлен на рисунке 1.
Пломбирование установки не предусмотрено.
Заводской номер установки наносится на информационную табличку типографским способом.
ООО «Компромисс-Крым»

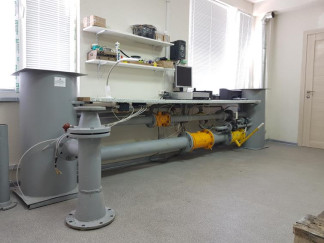

Рисунок 1 - Общий вид установки поверочной «КРЫМ 1М»
Тип: Устатшо т.терочиая «КРЫМ 1М» Доверительные границы отноентильнон погреш ноет и воспроизведенин объема н объемного рлс эдда при доверительной вероятности ±0.3% Диапазон измерении: от0.1 fJrf 650 .чУч
Ъ в. №:_Щ_
Дата выпуска:^_
Программное обеспечение установок защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля. Все программное обеспечение является метрологически значимым. Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | V 8.5 R Arst-Edit |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 |
| Цифровой идентификатор (контрольная сумма) | E91211a5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения объемного расхода, м3/ч | от 0,1 до 650 |
| Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % | ±0,3 |
| Диапазон измерений температуры рабочей среды, °С | от +15 до +25 |
| Пределы допускаемой абсолютной погрешности измерения температур рабочей среды, °С | ±0,2 |
| Диапазон измерений давления рабочей среды, Па | от 500 до 2500 |
| Пределы допускаемой относительной погрешности измерения давления рабочей среды, % | ±0,5 |
| Диапазон измерений атмосферного давления рабочей среды, кПа | от 84 до 106,7 |
| Пределы допускаемой относительной погрешности измерения атмосферного давления рабочей среды, % | 0,1 |
| Пределы допускаемой относительной погрешности вычисления значения объема, % | ±0,02 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество одновременно поверяемых счётчиков газа, шт. | 1 |
| Поверочная среда | атмосферный воздух |
| Габаритные размеры, см, не более | |
| Длина | 530 |
| Ширина | 220 |
| Высота | 260 |
| Диапазон температуры поверочной среды, °С | от +10 до +30 |
| Напряжение питающей сети переменного тока, В - вентилятора | + 10% 380-15% |
| - пульта управления | -1-10% 220-15% |
| Потребляемая мощность, кВт, не более | |
| Пульт управления | 0,5 |
| Вентилятор | 6,0 |
| Частота питающей сети, Гц | 50±1 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 18000 |
| Условия эксплуатации: | |
| температура окружающего воздуха, оС | от +10 до +30 |
| относительная влажность, % | от 30 до 80 |
| атмосферное давление, кПа | от 84 до 106,7 |
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| Установка поверочная «КРЫМ 1М», заводской № 01 | 1 шт. | |
| Установка поверочная «КРЫМ 1М». Руководство по эксплуатации. | РЭ 01.00000.Крым 1М | 1 экз. |
| Установка поверочная «КРЫМ 1М». Паспорт. | 004.00.00.00 ПС | 1 экз. |
| ГСИ. Установка поверочная «КРЫМ 1М». Методика поверки. | МП 1276-13-2021 | 1 экз. |
приведены в пункте 1.4 РЭ 01.00000.Крым 1М. «Установка поверочная «КРЫМ 1М». Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к установке поверочной «КРЫМ 1М»
Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
