| Номер в госреестре | 82980-21 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | SF3B |
| Изготовитель | Закрытое акционерное общество "Чебоксарское предприятие "Сеспель" (ЗАО "Чебоксарское предприятие "Сеспель"), г. Чебоксары |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

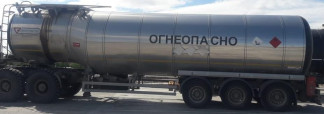

Полуприцепы-цистерны SF3B (далее по тексту - ППЦ) предназначены для измерений объема, а также для транспортирования и временного хранения нефтепродуктов и неагрессивных жидкостей.
Принцип действия ППЦ основан на их заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее по тесту - ТМ). Для гашения гидравлических ударов во время движения, внутри цистерны ППЦ установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня и воздухоотводящим устройством;
- крышка горловины с заливным люком;
- клапан дыхательный;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
К ППЦ данного типа относятся ППЦ зав. №№
X8ASF3B38K0000640, X8ASF3B38K0000646, X8ASF3B38K0000598,
X8ASF3B3 8K0000741, X8ASF3B38K0000753, X8ASF3B38K0000760, X8ASF3B38K0000882, X8ASF3B38K0000888, X8ASF3B38K0000919, X8ASF3B38L0000741,
X8ASF3B38K0000607,
X8ASF3B38K0000608,
X8ASF3B38K0000649,
X8ASF3B38K0000752,
X8ASF3B38K0000761,
X8ASF3B38K0000886,
X8ASF3B38K0000763,
X8ASF3B32L0000766,
X8ASF3B38L0000487,
X8ASF3B38K0000647,
X8ASF3B38K0000738,
X8ASF3B38K0000740,
X8ASF3B38K0000890,
X8ASF3B38K0000875,
X8ASF3B38K0000884,
X8ASF3B38L0000742,
X8ASF3B38K0000650,
X8ASF3B38K0000759,
X8ASF3B38K0000762,
X8ASF3B38K0000887,
X8ASF3B38K0000889,
X8ASF3B32L0000767,
X8ASF3B38L0000743,
Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на маркировочную табличку ударным способом и в паспорт транспортного средства типографским способом.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Место нанесения знака поверки
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характер | Значение для заводских номеров | ||
| X8ASF3B32L0000767, X8ASF3B32L0000766 | X8ASF3B35K0000839 | X8ASF3B3 8K0000740, X8ASF3B3 8K0000760, X8ASF3B3 8K0000919, X8ASF3B3 8L0000487, X8ASF3B3 8K0000721, X8ASF3B3 8K0000621, X8ASF3B3 8K0000619, X8ASF3B3 8K0000620 | |
| Номинальная вместимость, м3 | 32,0 | 34,5 | 36,0 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 | ||
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 | ||
Лист № 4 Всего листов 6
Продолжение таблицы 1_
| Наименование характер | Значение для заводских номеров |
| X8ASF3B38K0000607, X8ASF3B38K0000640, X8ASF3B38K0000646, X8ASF3B38K0000598, X8ASF3B38K0000608, X8ASF3B38K0000647, X8ASF3B38K0000741, X8ASF3B38K0000650, X8ASF3B38K0000649, X8ASF3B38K0000738, X8ASF3B38K0000753, X8ASF3B38K0000759, X8ASF3B38K0000752, X8ASF3B38K0000762, X8ASF3B38K0000761, X8ASF3B38K0000890, X8ASF3B38K0000882, X8ASF3B38K0000887, X8ASF3B38K0000886, X8ASF3B38K0000875, X8ASF3B38K0000888, X8ASF3B38K0000889, X8ASF3B38K0000763, X8ASF3B38K0000884, X8ASF3B38L0000742, X8ASF3B38L0000741, X8ASF3B38L0000743 | |
| Номинальная вместимость, м3 | 37,4 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1 ,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для заводских номеров |
| X8ASF3B38K0000607, X8ASF3B38K0000640, X8ASF3B38K0000646, X8ASF3B38K0000598, X8ASF3B38K0000608, X8ASF3B38K0000647, X8ASF3B38K0000741, X8ASF3B38K0000650, X8ASF3B38K0000649, X8ASF3B38K0000738, X8ASF3B38K0000753, X8ASF3B38K0000759, X8ASF3B38K0000752, X8ASF3B38K0000740, X8ASF3B38K0000760, X8ASF3B38K0000762, X8ASF3B38K0000761, X8ASF3B38K0000890, X8ASF3B38K0000882, X8ASF3B38K0000887, X8ASF3B38K0000886, X8ASF3B38K0000875, X8ASF3B38K0000888, X8ASF3B38K0000889, X8ASF3B38K0000763, X8ASF3B38K0000884, X8ASF3B38K0000919, X8ASF3B32L0000767, X8ASF3B32L0000766, X8ASF3B38L0000742, X8ASF3B38L0000741, X8ASF3B38L0000743, X8ASF3B38L0000487, X8ASF3B35K0000839, X8ASF3B38K0000721, X8ASF3B38K0000621, X8ASF3B38K0000619, X8ASF3B3 8K0000620 | |
| Технически допустимая максимальная масса, кг, не более | 41000 |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | SF3B | 1 шт. |
| Запасные части, инструменты и принадлежности | — | 1 комплект |
| Руководство по эксплуатации | 01.SF0000-0000 РЭ | 1 экз. |
| Паспорт транспортного средства | — | 1 экз. |
приведены в разделе 1.4 «Устройство и работа ППЦ» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к полуприцепам-цистернам SF3B
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 07 февраля 2018 г. № 256
| Зарегистрировано поверок | 116 |
| Поверителей | 6 |
| Актуальность данных | 06.12.2024 |
