| Номер в госреестре | 82988-21 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 438 |
| Изготовитель | Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 438 (далее по тексту -СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти.
При косвенном методе динамических измерений массу брутто нефти определяют с применением измерительных компонентов: преобразователей расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователя расхода, преобразователей температуры, давления, плотности поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
Массу нетто нефти вычисляет комплекс измерительно-вычислительный, как разность массы брутто нефти и массы балласта, используя результаты определения массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории.
СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта в состав которой входят система сбора и обработки информации, узел подключения передвижной поверочной установки, а так же следующие технологические блоки: блок фильтров, блок измерительных линий (БИЛ), блок измерений показателей качества (далее - БИК), блок регулирования давления. В вышеприведенные технологические блоки входят измерительные компоненты по своему функционалу участвующие в измерениях массы брутто нефти, контроле и измерении параметров качества нефти, а так же контроле технологических режимов работы СИКН.
Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
В состав СИКН входят измерительные компоненты, участвующие в измерениях массы нефти и приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1. Часть измерительных компонентов СИКН, приведенных в таблице 3, формируют вспомогательные измерительные каналы (ИК).
Т аб л и ц а 1 - Состав СИКН
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |

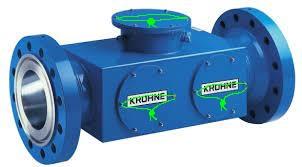

| Счетчики ультразвуковые ALTOSONIC V (мод. ALTOSONIC VM)* | 18656-04 |
| Комплексы измерительно-вычислительные ТН-01 ** | 67527-17 |
| Влагомеры нефти поточные УДВН-1пм | 14557-05 |
| Преобразователи плотности измерительные модели 7835 | 15644-96 |
| Преобразователи плотности и вязкости измерительные модели 7827 | 15642-96 |
| Устройства измерения параметров жидкости и газа модели 7951 | 15645-96 |
| Расходомер ультразвуковой OPTISONIC 6300 | 33604-06 |
| Датчики давления Метран-150 | 32854-13 |
| Преобразователи давления измерительные 3051 | 14061-04 |
| Датчики температуры Rosemount 644 | 63889-16 |
| * Далее по тексту - ПР. **Далее по тексту - ИВК. | |
В состав СИКН входят показывающие средства измерений давления и температуры.
СИКН обеспечивает выполнение следующих основных функций:
- автоматические измерения объема нефти в рабочем диапазоне расхода;
- автоматизированные измерения массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода;
- автоматические измерения температуры, давления (избыточное, дифференциальное), плотности, вязкости нефти, объемной доли воды в нефти;
- измерения температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;
- проведение контроля метрологических характеристик и поверки ПР с применением трубопоршневой установки;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушения установленных границ;
- вычисление массы нетто нефти;
- автоматическое регулирование расхода нефти через блок измерений показателей качества нефти для обеспечения требований ГОСТ 2517 - 2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический и ручной отбор проб;
- защита информации от несанкционированного доступа;
- регистрация и хранение результатов измерений, формирование отчетов.
Конструкцией СИКН место нанесения заводского номера не предусмотрено.
Идентификация СИКН возможна по заводскому номеру, указанному в эксплуатационной документации, обеспечивающей его сохранность в течении всего срока эксплуатации.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ПР, входящих в состав ИК объемного расхода нефти, установленных в БИЛ, предусмотрены места установки пломб, несущих на себе знак поверки (оттиск клейма поверителя), который наносится методом давления на свинцовые (пластмассовые) пломбы.
Схемы пломбировки от несанкционированного доступа с местами установки пломб представлена на рисунке 1.
СИКН имеет программное обеспечение (ПО), реализованное в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора и обеспечивает реализацию функций СИКН. Идентификационные данные ПО ИВК указаны в таблице 2. ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется наличием системы ограничения доступа, установкой логина и пароля разного уровня доступа.
Метрологические характеристики СИКН указаны с учетом влияния ПО ИВК.
Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | d1d130e5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | 6ae1b72f |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.18 |
| Цифровой идентификатор ПО | 1994df0b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.20 |
| Цифровой идентификатор ПО | 6aa13875 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.11 |
| Цифровой идентификатор ПО | 4bc442dc |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.28 |
| Цифровой идентификатор ПО | 58049d20 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.3 |
| Цифровой идентификатор ПО | 29c26fcf |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.6 |
| Цифровой идентификатор ПО | 4c134dd0 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.5 |
| Цифровой идентификатор ПО | 5e6ec20d |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.4 |
| Цифровой идентификатор ПО | 86fff286 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | f3578252 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.12 |
| Цифровой идентификатор ПО | e2edee82 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.17 |
| Цифровой идентификатор ПО | 5b181d66 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP_AREOM. app |
| Номер версии (идентификационный номер) ПО | 1.3.3.1 |
| Цифровой идентификатор ПО | 62b3744e |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.5 |
| Цифровой идентификатор ПО | c5136609 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c25888d2 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.50 |
| Цифровой идентификатор ПО | 4ecfdc10 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_MPR_MPR. app |
| Номер версии (идентификационный номер) ПО | 1.1.1.4 |
| Цифровой идентификатор ПО | 82dd84f8 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.14 |
| Цифровой идентификатор ПО | c14a276b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 8da9f5c4 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | 41986ac5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.2.1 |
| Цифровой идентификатор ПО | adde66ed |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.2 |
| Цифровой идентификатор ПО | 2a3adf03 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c73ae7b9 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.34 |
| Цифровой идентификатор ПО | df6e758c |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.33 |
| Цифровой идентификатор ПО | 37cc413a |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Примечание - Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв. | |
Состав и основные метрологические характеристики ИК, а также метрологические и основные технические характеристики СИКН и параметры измеряемой среды приведены в таблицах 3-5.
Т аб л и ц а 3 - Состав и основные метрологические характеристики ИК
| Номер ИК | Наименование ИК | Количество ИК (место установки) | Состав И | [К | й он ин аз не пр К S Ди зи | Пределы допускаемой погрешности ИК |
| Первичный измерительный преобразователь | Вторичная часть | |||||
| 1.1 | Объема (объемного расхода) нефти | 1 (БИЛ, ИЛ* № 1) | ПР | ИВК | от 310 до 850 3 , ** м7ч | ±0,15 % (относительная) |
| 1.2 | Объема (объемного расхода) нефти | 1 (БИЛ, ИЛ № 2) | ПР | ИВК | от 310 до 850 3 ** м7ч | |
| 1.3 | Объема (объемного расхода) нефти | 1 (БИЛ, ИЛ № 3) | ПР | ИВК | от 310 до 850 м3/ч** |
| Номер ИК | Наименование ИК | Количество ИК (место установки) | Состав И | ИК | й он йин аз не ап р К S «S | Пределы допускаемой погрешности ИК |
| Первичный измерительный преобразователь | Вторичная часть | |||||
| 2.1 | Плотности нефти | 1 (БИК, А) | Преобразователь плотности измерительный модели 7835 | ИВК | от 850 до 890 кг/м3 | ±0,3 кг/м3 (абсолютная) |
| 2.2 | Плотности нефти | 1 (БИК, Б) | Преобразователь плотности измерительный модели 7835 | ИВК | от 850 до 890 кг/м3 | ±0,3 кг/м3 (абсолютная) |
| 3.1 | Вязкости нефти | 1 (БИК, ВЗ101А) | Преобразователь плотности и вязкости жидкости измерительный модели 7827 | Устройство измерения параметров жидкости и газа 7951, ИВК | от 10 до 100 сПз | ±1,0 % (приведенная) |
| 3.2 | Вязкости нефти | 1 (БИК, ВЗ102А) | Преобразователь плотности и вязкости жидкости измерительный модели 7827 | Устройство измерения параметров жидкости и газа 7951, ИВК | от 10 до 100 сПз | |
| 4 | Объемного расхода нефти | 1 (БИК) | Расходомер ультразвуковой OPTISONIC 6300 | ИВК | от 0,84 до 18,35 3 , ** м3/ч | ±5,0 % (относительная) |
| * Измерительная линия. Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может превышать максимальный диапазон измерений. | ||||||
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода нефти*, м3/ч | от 310 до 1700 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| *Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может превышать максимальный диапазон измерений. | |
| Таблица 5 - Основные технические характеристики С | ИКН и параметры измеряемой среды |
| Наименование характеристики | Значение |
| Количество измерительных линий, шт. | 3 (2 рабочие, 1 резервная) |
| Избыточное давление нефти, МПа - минимально допустимое - рабочее - максимально допустимое | 0,2 от 0,2 до 0,6 0,6 |
| Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа - в рабочем режиме, не более - в режиме поверки и КМХ*, не более | 0,2 0,4 |
| Режим работы СИКН | непрерывный |
| Параметры измеряемой среды: - измеряемая среда - температура, °С - плотность в рабочем диапазоне температуры, кг/м3 - вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт) - массовая доля воды, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля серы, % - содержание свободного газа | нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» от +2 до +25 от 850 до 890 от 12 до 100 1 0,05 900 от 0,3 до 1,8 не допускается |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 380±38, трехфазное 220±22, однофазное 50±1 |
| Условия эксплуатации: - температура наружного воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха в помещениях, где установлено оборудование СИКН, % | от -40 до +38 от 84 до 106 от 30 до 80 |
| Срок службы, лет, не менее | 10 |
| *Контроль метрологических характеристик. | |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом. Комплектность средства измерений
Комплектность СИКН приведена в таблице 6. Т аб л и ц а 6 - Комплектность СИКН
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти № 438, заводской № 438 | - | 1 шт. |
| Инструкция по эксплуатации | - | 1 экз. |
| Методика поверки | МП 1267-14-2021 | 1 экз. |
приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 438», свидетельство об аттестации № 197-RA.RU.312546-2021, аттестованном АО «Транснефть - Метрология», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312546.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 438
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 27 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
