| Номер в госреестре | 82990-21 |
| Наименование СИ | Установка магнитоизмерительная |
| Обозначение типа СИ | MPG 100D |
| Изготовитель | "Brockhaus Messtechnik", Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка магнитоизмерительная MPG 100D предназначена для измерений динамических магнитных характеристик образцов электротехнической стали в форме листа и образца для аппарата Эпштейна.
Принцип действия установки магнитоизмерительной MPG 100D (далее - установка) основан на создании при различных частотах заданного значения амплитуды напряженности магнитного поля в первичной (намагничивающей) обмотке аппарата Эпштейна или аппарата листов и измерении амплитуды магнитной индукции на вторичной (измерительной) обмотке, мощности удельных магнитных потерь и других магнитных характеристик измеряемых образцов.
Установка состоит из блока управления, системы намагничивающих устройств (аппарат Эпштейна и аппарат листов) и персонального компьютера с предустановленным ПО.
К установке магнитоизмерительной MPG 100D относится установка магнитоизмерительная MPG 100D с зав. № BM2002135337.
Заводской номер установки магнитоизмерительной MPG 100D наносится на боковую стенку измерительного блока методом наклейки.

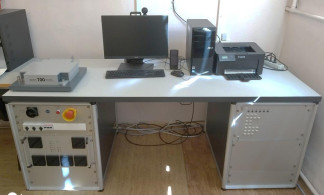

Общий вид средства измерений представлен на рисунке 1.
Пломбирование установки магнитоизмерительной MPG 100D не предусмотрено.
Нанесение знака поверки на установку магнитоизмерительную MPG 100D не предусмотрено.
Управление процессом измерений и обработки информации осуществляется с помощью специализированного пакета программного обеспечения (далее - ПО) сбора данных MPG-Expert.
ПО предназначено для управления работой установки магнитоизмерительной MPG 100D и обеспечивает ввод исходных данных, выбор режимов измерения, управление процессом измерения, обработку, хранение результатов измерений. Результаты измерений хранятся в виде графиков и таблиц и при необходимости могут быть экспортированы в Excel и распечатаны.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | MPG-Expert |
| Номер версии (идентификационный номер ПО) | не ниже 2.5 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений удельных магнитных потерь, Вт/кг | от 0,4 до 30 |
| Пределы допускаемой относительной погрешности измерений удельных магнитных потерь, %: - в аппарате листов - в аппарате Эпштейна | ± 5,0 ± 2,5 |
| Диапазон измерений амплитуды магнитной индукции в аппарате Эпштейна, Тл | от 0,03 до 2,0 |
| Пределы допускаемой относительной погрешности измерений амплитуды магнитной индукции в аппарате Эпштейна в поддиапазоне измерений, %: - от 0,03 до 0,5 Тл включ. - св. 0,5 до 2,0 Тл включ. | ± 3,0 ± 1,5 |
| Диапазон измерений амплитуды магнитной индукции в аппарате листов, Тл | от 1,0 до 2,0 |
| Пределы допускаемой относительной погрешности измерений амплитуды магнитной индукции в аппарате листов, % | ± 3,0 |
| Наименование характеристики | Значение |
| Задаваемые значения частот перемагничивания в аппарате Эпштейна, Гц | 50; 60 |
| Задаваемые значения частот перемагничивания в аппарате листов, Гц | 50 |
| Пределы допускаемого отклонения частоты перемагничивания в аппарате листов и в аппарате Эпштейна от задаваемых значений частот, % | ± 0,4 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 800 2000 760 |
| Масса, кг, не более | 380 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 380 ± 38 50 ± 1 |
наносится на титульный лист паспорта типографским методом или методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка магнитоизмерительная | MPG 100D | 1 шт. |
| Аппарат Эпштейна | АЭ | 1 шт. |
| Аппарат Листов | АЛ | 1 шт. |
| Персональный компьютер с ПО | ПК | 1 шт. |
| Установка магнитоизмерительная MPG 100D. Паспорт | 2104/515 ПС | 1 экз. |
| Руководство по MPG 100D. Руководство по вводу в эксплуатацию программного обеспечения для MPG 100 | РЭ ПО | 1 экз. |
| ГСИ. Установка магнитоизмерительная MPG 100D. Методика поверки | МП 42-261-2020 | 1 экз. |
| Описание типа Установка магнитоизмерительная MPG 100D | ОТ | 1 экз. |
приведены в разделе 1.4 «Установка магнитоизмерительная MPG 100D. Паспорт. 2104/515 ПС»
Нормативные документы, устанавливающие требования к установке магнитоизмерительной MPG 100D
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. №2816 «Об утверждении государственной поверочной схемы для средств измерений мощности магнитных потерь магнитомягких материалов и магнитных характеристик магнитотвердых материалов»
