Системы измерений температуры беспроводные SENTRY GB-300, 82991-21

Назначение

Системы измерений температуры беспроводные SENTRY GB-300 (далее по тексту -системы) предназначены для непрерывных измерений и мониторинга температуры подшипников вращающегося оборудования.

Описание

Принцип действия систем основан на преобразовании сигналов от чувствительных элементов, установленных в датчиках, в сигналы интерфейсов CANOpen, RS485, Modbus и/или в аналоговый выходной сигнал от 4 до 20 мА.

Электромагнитный импульс генерируется в блоке обработки сигналов GBP300 (далее - БОС) и через коаксиальный кабель передается на стационарную антенну, где происходит его преобразование в радиочастотный импульс. Возбуждение датчика основано на технологии поверхностных акустических волн (SAW technology) и осуществляется с помощью радиочастотного импульса низкой энергии/высокой частоты, передаваемого с помощью стационарной антенны на встроенную антенну датчика, где происходит обратное преобразование в электромагнитный импульс, который попадает на чувствительный элемент датчика, где вновь происходит его преобразование. Затем сигнал от датчика по тому же пути через пару антенн и коаксиальный кабель, подключенный к принимающей антенне, передается в БОС, где происходит обработка и дискретизация сигнала. Далее микроконтроллер БОС по изменениям переданного и принятого сигналов вычисляет значение температуры. Измеренное значение температуры может быть передано по цифровым интерфейсам (CANOpen, RS485, Modbus) и/или преобразовано в аналоговый выходной сигнал. Принципиальная схема измерительного канала систем представлена на рисунке 1.

Системы относятся к проектно-компонуемым. На рисунке 2 представлена структурная схема систем. В состав системы входят беспроводные датчики температуры (далее - датчики) со встроенной антенной, стационарные антенны, предназначенные для последовательного опроса датчиков по радиоканалу, а также блок обработки сигналов. К одному БОС в зависимости от исполнения возможно подключить до 20 датчиков.

Датчики конструктивно выполнены в стальном корпусе с несъемной пластиковой крышкой. Под крышкой находится встроенная дискообразная антенна датчика. Чувствительный элемент и печатная плата помещены в цилиндрической части корпуса, заполненной эпоксидной смолой.

Стационарные антенны конструктивно выполнены в стальном корпусе с несъемной пластиковой крышкой и кабельным вводом для коаксиального кабеля.

БОС конструктивно выполнен в металлическом корпусе с печатной платой внутри. Блок обработки сигналов GBP300 изготавливается в нескольких исполнениях, которые различаются между собой наличием аналогового выходного сигнала от 4 до 20 мА, габаритными размерами и формой, наличием взрывозащиты, а также возможным количеством подключаемых датчиков. Схема составления условного обозначения систем приведена ниже:

1 2 3 4 5

1 Тип выходного сигнала:

A - релейный выход, CANOpen, RS485;

B - релейный выход, CANOpen, RS485, аналоговый выходной сигнал от 4 до 20 мА

2    Опции встроенного программного обеспечения:

K - стандартное;

L - специальное;

3    Количество измерительных каналов;

4    Конфигурация:

S - стандартная;

C - по специальному заказу;

5    Взрывозащищенное исполнение (дополнительное обозначение, может быть не

указано):

N - отсутствует X - zone 2 Y - zone 1

Системы при помощи автономного ПО позволяют с рабочего места оператора за персональным компьютером контролировать температуру вращающихся подшипников в местах их установки для предотвращения их выхода из строя.

Датчики систем устанавливаются на вращающихся частях оборудования, например двигателей. После осуществления установки датчиков системы на изделия, в составе которых они применяются, дальнейший демонтаж датчиков невозможен в связи с их конструктивными особенностями и ограничением доступа к датчикам.

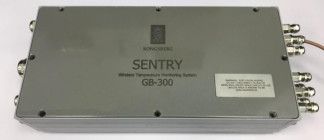

Пломбирование систем не предусмотрено. Серийный номер наносится на заводской табличке. Конструкция систем не предполагает возможности нанесения знака утверждения типа. Фотографии общего вида компонентов системы приведены на рисунках 3-5.

5

2

3

Выходной

сигнал

4

1

Рисунок 1 - Принципиальная схема измерительного канала систем, где 1 - беспроводной датчик температуры; 2 -встроенная антенна датчика;

3 - стационарная антенна; 4 - коаксиальный кабель; 5 - блок обработки сигналов.

Рисунок 4 - Общий вид стационарной антенны

Программное обеспечение

Программное обеспечение (ПО) состоит из встроенного и автономного ПО.

Встроенное ПО «P1GB300_*» устанавливается на предприятии-изготовителе во время производственного цикла на микроконтроллер, расположенный внутри БОС.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО отсутствуют.

Автономное ПО не поставляется производителем, интеграция с ПО заказчика производится через программный интерфейс API.

Технические характеристики

Таблица 1 - Метрологические характеристики_

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

Приведены в разделе 7 руководства по эксплуатации.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация Kongsberg Maritime AS.
