Тахеометр электронный NET05АХII, 82993-21

82993-21
Тахеометр электронный ЫЕТ05АХ11 (далее - тахеометр) предназначен для высокоточных измерений длин (приращений координат), горизонтальных и вертикальных плоских углов, в том числе применяемых при определении координат пунктов при геодезических построениях.
Карточка СИ
Номер в госреестре 82993-21
Наименование СИ Тахеометр электронный
Обозначение типа СИ NET05АХII
Изготовитель "TOPCON CORPORATION", Япония
Год регистрации 2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Тахеометр электронный ЫЕТ05АХ11 (далее - тахеометр) предназначен для высокоточных измерений длин (приращений координат), горизонтальных и вертикальных плоских углов, в том числе применяемых при определении координат пунктов при геодезических построениях.

Описание

Принцип действия тахеометра основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта. Принцип действия угломерной системы основан на использовании фотоэлектрических угловых энкодеров горизонтального и вертикального углов. В лазерном дальномере реализован метод, использующий измерение разности фаз излучаемого и отраженного модулированного лазерного излучения. Проведение измерений расстояний возможно с использованием призменных или пленочных отражателей или в безотражательном режиме (по диффузному отражению поверхности объекта).

Длина волны излучения лазерного дальномера в режиме измерения расстояний составляет 690 нм, класс 1; в режиме автонаведения и автослежения - 980 нм, класс 1, в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».

Конструктивно элементы тахеометра размещены в пылевлагозащищенном корпусе, установленном на съемный трегер. На лицевой панели корпуса расположены сенсорный графический дисплей и кнопки управления функциями тахеометра. На правой стенке корпуса размещены ручки управления сервоприводами наведения в горизонтальном и вертикальном направлениях. В нижней части корпуса находятся аккумуляторный и интерфейсный отсеки. Тахеометр оснащен компенсатором углов наклона, а также оптическим отвесом. Тахеометр имеет моторизированный привод и автоматические функции наведения на центр призмы, слежения за центром призмы и нахождения призмы. Тахеометр оснащен интерфейсами обмена данными Bluetooth Class 1 и USB 2.0.

Тахеометр также применяется при передачи измеряемых величин нижестоящим по поверочным схемам эталонам и рабочим средствам измерений при проведении калибровки, поверки, аттестации испытательного оборудования и испытаниях средств измерений.

Общий вид тахеометра с указанием места нанесения знака утверждения типа приведен на рисунке 1.

Нанесение знака поверки на тахеометр не предусмотрено.

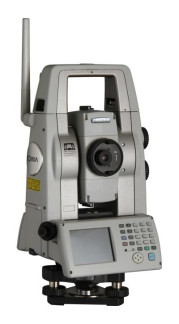

Рисунок 1 - Общий вид тахеометра с указанием места нанесения знака утверждения типа

Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) MAGNET Field предназначено для обеспечения взаимодействия узлов тахеометра, обработку измерительной информации, отображения результатов измерений на дисплее и их экспорт по интерфейсным каналам.

Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MAGNET Field

Номер версии (идентификационный номер) ПО

2.7.1

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

7B41C07

Алгоритм вычисления идентификатора ПО

CRC32

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений углов, градус ^ горизонтальных вертикальных

от 0 до 360 от -41 до +90

Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,997), секунда

±0,5

Диапазон измерений расстояний, м стандартная призма 360° призма пленочный отражатель без отражателя

от 1,3 до 3500 от 1,3 до 600 от 1,3 до 200 2) от 0,5 до 100 3)

Пределы допускаемой абсолютной погрешности измерений расстояний, мм

стандартная призма

360° призма

пленочный отражатель

без отражателя (белая поверхность)

±(0,2 + 0,5 10-6 •L) 4)

±(0,8 + 110-6 l) ±(0,5 + 1-10-6 l)

±(1 + 110-6 L)

^ Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла.

2)    Измерения на отражающую плёнку (50 мм х 50 мм) с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007.

3)    Измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007.

4)    Где L - измеряемое расстояние, мм.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон компенсации компенсатора, минута

±6

Напряжение питания постоянного тока, В

внутренний литий-ионный аккумулятор BDC70

7,2

Диапазон рабочих температур, °С

от -20 до +50

Габаритные размеры, мм, не более

длина

230

ширина

196

высота

393

Масса, кг, не более

6,8

Таблица 4 - Комплектность тахеометра

Наименование

Обозначение

Количество

Тахеометр электронный

Ш^АХП

1 шт.

Трегер

1 шт.

Перо для сенсорного дисплея

1 шт.

Аккумулятор

BDC70

2 шт.

Зарядное устройство

CDC68/68A

1 шт.

Кабель передачи данных

2 шт.

Комплект инструментов для юстировки

1 шт.

Транспортировочный футляр

1 шт.

Тахеометр электронный NET05АХII. Руководство по эксплуатации

1 экз.

Тахеометр электронный NET05АХII. Паспорт

1 экз.

Тахеометр электронный NET05АХII. Методика поверки

651-21-008 МП

1 экз.

Сведения о методах измерений

приведены в главах 12 и 13 документа «Тахеометр электронный КЕТ05АХП. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к тахеометру электронному ХЕТ05АХП

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»

Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений единицы плоского угла»

Зарегистрировано поверок 5
Поверителей 1
Актуальность данных 05.11.2024
