| Номер в госреестре | 83007-21 |
| Наименование СИ | Платформа роботизированная для определения pH почв |
| Обозначение типа СИ | SP2000 |
| Изготовитель | Skalar Analytical B.V., Нидерланды |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Платформа роботизированная для определения рН почв SP2000 Назначение средства измерений
Платформа роботизированная для определения рН почв SP2000 (далее - платформа SP2000) предназначена для измерений рН вытяжек, экстрактов и суспензий почв, грунтов, удобрений в соответствии с аттестованными и/или стандартизованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений). Платформа SP2000 также может использоваться для измерений рН воды и водных растворов, не требующих пробоподготовки, методом прямых измерений.
Принцип действия платформы SP2000 основан на потенциометрическом методе измерений рН. Платформа SP2000 представляет собой трехмерную конструкцию, имеющую три основных блока: штангу, на которой закреплен модуль моста с двумя манипуляторами, нижний горизонтальный блок со штативами под измерительные емкости на 240 позиций и электронный блок. Каждый манипулятор независимо перемещает по осям Х и Z по три датчика Metrohm LL Solitrode Pt1000, рядом с каждым из которых расположены иглы для впрыскивания экстракционной жидкости, соединенные с дозаторами и механические лопастные мешалки. Датчик представляет собой стеклянный комбинированный электрод и датчик температуры, помещенные в полипропиленовый стержень с ударопрочной стеклянной мембраной. Шесть датчиков подключаются к трем двухканальным рН-метрам. Датчики являются заменяемыми изделиями.
Конструкция платформы SP2000 предусматривает три дозатора экстракционной жидкости (два внутренних, один внешний), промывочную емкость с насосом и свободно перемещаемый прозрачный защитный экран. Встроенный насос для промывки может также использоваться в качестве насоса для добавления экстракционной жидкости и для забора жидкой пробы.
Конфигурация платформы SP2000 позволяет устанавливать максимум три штатива на 72 позиции для проб и два штатива на 12 позиций под вспомогательные и буферные растворы для настройки и хранения датчиков. Полипропиленовые пробирки для проб почв имеют вместимость 50 см3.
Лист № 2 Всего листов 5
В состав платформы SP2000 входят три рН-метра двухканальные Consort C3010 в виде независимых измерительных блоков.
Для исключения влияния температуры на результаты измерений рН предусмотрен механизм автоматической термокомпенсации.
Работа платформы SP2000 осуществляется автоматически с помощью ПО.

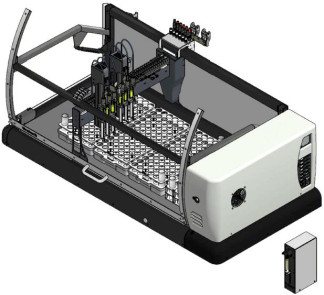

Общий вид платформы SP2000 представлен на рисунке 1.
Пломбирование платформы SP2000 не предусмотрено.
Шильдик с указанием заводского номера платформы SP2000 крепится к задней панели платформы SP2000.
Знак поверки наносится на заднюю панель платформы SP2000.
Идентификационные данные программного обеспечения платформы SP2000 указаны в таблице 1.
Таблица 1 - Идентификационные данные базового программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SkalarRobotics |
| Номер версии (идентификационный номер) ПО | не ниже 1.113 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения платформы SP2000 от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено изготовителем при нормировании метрологических характеристик платформы SP2000.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений рН | От 1 до 10 |
| Пределы допускаемой абсолютной погрешности измерений рН | ±0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 800 |
| - ширина | 750 |
| - длина | 1460 |
| Масса, кг, не более | 250 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Г ц | 50±1 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +18 до +28 |
| - относительная влажность воздуха, % | от 20 до 80 |
| Средний срок службы, лет, не менее | 8 |
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Платформа роботизированная для определения рН почв | SP2000 | 1 шт. |
| рН-метр двухканальный | Consort C3010 | 3 шт. |
| Штатив на 72 позиции | - | 3 шт. |
| Штатив на 12 позиции | - | 2 шт. |
| Программное обеспечение (DVD-диск) | SkalarRobotics | 1 шт. |
| Руководство по эксплуатации, включающее Руководство пользователя ПО | 1 экз. | |
| Методика поверки | МП 18-223-2021 | 1 экз. |
приведены в разделе «Область применения» Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к платформе роботизированной для определения рН почв SP2000
ГОСТ 8.120-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений pH
Техническая документация изготовителя Skalar Analytical B.V., Нидерланды
