| Номер в госреестре | 83008-21 |
| Наименование СИ | Детекторы токсичных и вредных газов |
| Обозначение типа СИ | GQ-AEC2232bX |
| Изготовитель | CHENGDU ACTION ELECTRONICS JOINTSTOCK CO., LTD, Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Детекторы токсичных и вредных газов GQ-AEC2232bX (далее - детекторы) предназначены для непрерывных автоматических измерений объемной доли диоксида азота и аммиака в воздухе рабочей зоны.
Принцип действия детекторов - электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.
Детекторы являются стационарными автоматическими приборами непрерывного действия.
Конструктивно газоанализаторы выполнены в металлическом корпусе с крышкой. Материал корпуса алюминий или нержавеющая сталь. На лицевой панели детектора находятся светодиодный индикатор, дисплей и кнопки управления. В верхней части корпуса расположены резьбовые отверстия для кабельных вводов информационных линий, линий питания и светозвуковой сигнализации. В нижней части корпуса располагается первичный измерительный преобразователь.
Способ отбора пробы - диффузионный.

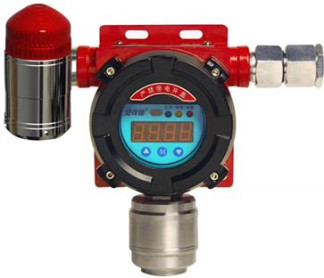

Общий вид детектора представлена на рисунке 1.
Маркировка детектора, в том числе нанесение серийного номера, производится путём крепления идентификационной таблички на верхней крышке детектора. Пломбирования детектора не предусмотрено.
Нанесения знака поверки на детектор не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Детекторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер) ПО, не ниже | V 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений определяемого компонента | Пределы допускаемой абсолютной погрешности | Времени установления показаний Т90, с, не более |
| Аммиак (NH3) | от 0 до 200 млн-1 | ±15 млн-1 | 60 |
| Диоксид азота (NO2) | от 0 до 20 млн-1 | ±3 млн-1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахдлина), мм, не более | 77,5x204x155 |
| Масса, кг, не более: | |
| - в алюминиевом корпусе | 1,5 |
| - в стальном корпусе | 4,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | |
| - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от -20 до +40 93 от 86 до 106 |
| Время прогрева, мин., не более | 1 |
| Напряжение питания постоянного тока, В | 24 |
| Маркировка взрывозащиты | 2Ex d DC T6 Ос X |
| Потребляемая мощность, Вт, не более | 3 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 20 |
наносится на титульный лист руководства по эксплуатации типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Детектор токсичных и вредных газов GQ-AEC2232bX | - | 1 шт |
| Руководство по эксплуатации | - | 1 экз. |
| Наименование | Обозначение | Количество |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-270/03-2021 | 1 экз. |
приведены в разделе 6 документа «Детекторы токсичных и вредных газов GQ-AEC2232bX. Руководстве по эксплуатации»
Нормативные документы, устанавливающие требования к детекторам токсичных и вредных газов GQ-AEC2232bX
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Техническая документация фирмы «Chengdu Action Electronics Joint-Stock Co.,
Ltd»
| Зарегистрировано поверок | 120 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
