| Номер в госреестре | 83009-21 |
| Наименование СИ | Весы подвесные рельсовые |
| Обозначение типа СИ | DZO |
| Изготовитель | Mettler-Toledo GmbH, Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы подвесные рельсовые DZO (далее по тексту - весы) предназначены для статических измерений массы.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется аналого-цифровым преобразователем (АЦП) терминала в цифровой код и выводится на дисплей терминала, как результат взвешивания. Весы состоят из рамы с корпусом, грузоприёмного устройства (ГПУ) со встроенными датчиками весоизмерительными тензорезисторными (далее по тексту -тензодатчики) и весового терминала (далее по тексту - терминал), соединённых между собой кабелем.
ГПУ представляет собой раму с рычажной системой передачи нагрузки от грузоприемного рельса на датчик. Грузоприемный рельс закреплен на регулируемом по высоте кронштейне.
Весы выпускаются в трех модификациях: DZO300T, DZO600T, DZO1200T.
Весы модификаций DZO600T и DZO1200T выпускаются двухдиапазонными.
В качестве терминала могут использоваться весовые терминалы IND570, IND780 производства «Mettler-Toledo».
В качестве тензодатчиков используются датчики весоизмерительные тензорезисторные Z6 производства "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай или "Hottinger Baldwin Messtechnik GmbH", Германия (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений № 15400-13).
В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, USB-Slave, Bluetooth, дискретного входа/выхода и подключение периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, компьютеров. В весах предусмотрено настенное крепление терминала.
Общий вид ГПУ приведен на рисунке 1. Общий вид терминалов приведен на рисунке 2. Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, входы подключения индикатора пломбируются пломбой поверителя. Схема пломбирования или нанесения знака поверки от несанкционированного доступа приведена на рисунке 3. Заводской номер в виде цифробуквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной гравировки на табличку прикрепленную к ГПУ в соответствии с рисунком
4. Знак утверждения типа наносится в месте указанном на рисунке 4.
| Устройства | Ссылка на пункт ГОСТ OIML R 76-1-2011 |
| Полуавтоматическое устройство установки на нуль | Т.2.7.2.2 |
| Устройство первоначальной установки нуля | Т.2.7.2.4 |
| Устройство слежения за нулем | Т.2.7.3 |
| Устройство выборки массы тары | Т.2.7.4 |
| Многодиапазонные весы | Т.3.2.7 |
| Устройство индикации отклонения от нуля | 4.5.5 |

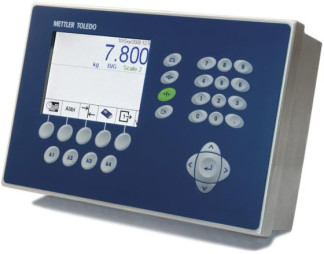

а) IND780 IND570
Рисунок 2 - Общий вид индикаторов
Программное обеспечение (далее по тексту - ПО) является встроенным в энергонезависимую память при изготовлении и является метрологически значимым, в процессе эксплуатации данное ПО не может быть изменено, т.к. конструкцией обеспечено отсутствие доступных пользователю программно-аппаратных интерфейсов связи.
Доступ к изменению метрологически значимых параметров осуществляется только в «сервисном режиме», вход в который защищен административным паролем и невозможен без применения специализированного оборудования. Дополнительно ПО ведет журнал событий.
Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | R51Dyn |
| Номер версии (идентификационный номер) ПО: | не ниже V2.xx |
| Цифровой идентификатор ПО | не отображается |
Метрологические и технические характеристики приведены в таблицах 2-4.
Класс точности весов по ГОСТ OIML R 76-1-2011 III (средний)
Значения (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n) в соответствующих диапазонах взвешивания (Wi), интервалов нагрузки (m) и пределов допускаемой погрешности при первичной поверке (mpe) приведены в таблице 2.
Tаблица 3 - Метрологические ха
рактеристики
| Обозначение модификации | Wi | Min, кг | Max, кг | e, кг | г И d, | n, кг | m, кг | mpe, г |
| DZO300T | WI | 2 | 300 | 0,1 | 0,1 | 3000 | от 2 до 50 св. 50 до 200 св. 200 до 300 | ±50 ±100 ±150 |
| DZO600T | WI | 2 | 300 | 0,1 | 0,1 | 3000 | от 2 до 50 св. 50 до 200 св. 200 до 300 | ±50 ±100 ±150 |
| WII | 4 | 600 | 0,2 | 0,2 | 3000 | от 4 до 100 св. 100 до 400 св. 400 до 600 | ±100 ±200 ±300 | |
| DZO1200T | WI | 4 | 600 | 0,2 | 0,2 | 3000 | от 4 до 100 св. 100 до 400 св. 400 до 600 | ±100 ±200 ±300 |
| WII | 10 | 1200 | 0,5 | 0,5 | 2400 | от 10 до 250 св. 250 до 1000 св. 1000 до 1200 | ±250 ±500 ±750 |
П р и м е ч а н и е - пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe), кг
Tаблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности устройства установки на нуль, кг | ±0,25е |
| Показания индикации массы, не более | Мах+9е |
| Диапазон установки на нуль и слежения за нулём, % от Max, не более | ±2 |
| Диапазон первоначальной установки нуля, % от Max, не более | 20 |
| Диапазон выборки массы тары (T- ), % от Max | от 0 до 20 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| от сети переменного тока: | |
| - напряжение, В | от 100 до 220 |
| - частота, Гц | 50±1 |
| от сети постоянного тока: | |
| - напряжение, В | 24 |
| Потребляемая мощность, Вт, не более | 100 |
| Габаритные размеры, мм, не более: | |
| терминала IND570: | |
| - длина | 265 |
| - ширина | 160 |
| - высота | 163 |
| терминала IND780: | |
| - длина | 320 |
| - ширина | 220 |
| - высота | 141 |
| ГПУ: | |
| - длина | 1000 |
| - ширина | 500 |
| - высота | 600 |
| Масса, кг, не более: | |
| терминала IND570: | 3,2 |
| терминала IND780: | 5 |
| ГПУ: | 70 |
| Рабочие условия измерений: | |
| Терминала IND570: | |
| - температура окружающей среды, °С | от - 10 до + 40 |
| - относительная влажность воздуха, % | от 10 до 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Терминала IND780: | |
| - температура окружающей среды, °С | от - 10 до + 40 |
| - относительная влажность воздуха, % | от 10 до 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| ГПУ: | |
| - температура окружающей среды, °С | от - 10 до + 40 |
| - относительная влажность воздуха, % | от 10 до 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 2000 |
| Средний срок службы, лет, не менее | 14 |
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
Приведены в разделе 3 «Эксплуатация. Весы подвесные рельсовые DZO». Руководство по эксплуатации.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация завода-изготовителя Mettler-Toledo GmbH, Германия
