| Номер в госреестре | 83010-21 |
| Наименование СИ | Измерители оптической мощности |
| Обозначение типа СИ | GPM |
| Изготовитель | Greenlee Communications Ltd., США (заводы-изготовители: Optical Design Manufacturing Inc, США; Shineway Technologies, ltd, Китай) |
| Год регистрации | 2021 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители оптической мощности GPM (далее - измерители мощности), предназначены для измерений средней мощности оптического излучения в одно и многомодовых волоконных оптических кабелях и линиях передачи.
Измерители мощности обеспечивают измерение средней мощности оптического излучения на фиксированных длинах волн путем преобразования оптического сигнала в электрический с помощью фотодиода с последующим усилением и преобразованием в цифровую форму. Измеритель может обнаружить модуляцию оптического сигнала, генерируемого источником оптического излучения.
К измерителям данного типа относятся измерители оптической мощности GPM серий GUPM, GOPM, GVIS300C модификаций GUPM100-02, GUPM100-04, GOPM MICRO-01, GOPM MICR0-02, GOPM MICR0-03, GOPM MICR0-04, GVIS300C-VFL-PM, GVIS300C-VFL-PM (HP). Модификации измерителей мощности отличаются конструкцией и диапазоном измерений средней мощности оптического излучения.
Конструктивно измерители мощности серии GUPM выполнены в малогабаритных пластмассовых корпусах. Измерители мощности снабжаются оптоволоконными адаптерами для подключения к различным измеряемым объектам и разъёмом USB 2.0 для подключения к персональному компьютеру (ПК). Управление измерителями мощности осуществляется с помощью программного обеспечения (ПО) установленного на ПК.
Измерители мощности серии GOPM выполнены в малогабаритных пластмассовых корпусах. Измерители мощности снабжаются оптоволоконными адаптерами для подключения к различным измеряемым объектам. Управление измерителями мощности осуществляется с помощью кнопок на лицевой панели. В модели GOPM MICRO-01 и GOPM MICRO-02 встроен источник красного света (дефектоскоп) для визуального контроля повреждений на коротких отрезках оптического волокна.
Лист № 2 Всего листов 8
Измерители мощности серии GVIS300C выполнены в малогабаритных пластмассовых корпусах. Измерители мощности снабжаются оптоволоконными адаптерами для подключения к различным измеряемым объектам. Для подключения к ПК используется интерфейс USB 2.0. Также, с помощью указанного интерфейса к измерителям мощности серии GVIS300C подключается оптический микроскоп для контроля состояния оптоволоконных разъёмов. Управление измерителями мощности осуществляется как с помощью сенсорного дисплея на лицевой панели, так и ПО установленного на ПК.

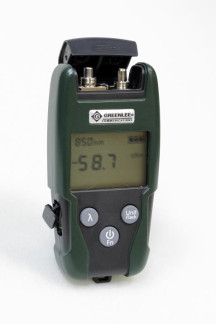

Общий вид измерителей оптической мощности оптической мощности серий GUPM, GOPM, GVIS300C представлен на рисунках с 1 по 3.
Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки и маркировки представлены на рисунках с 4 по 6. По заявлению владельца средства измерений или лица, представившего его на поверку, на боковую панель корпуса измерителей мощности наносится знак поверки (место нанесения указано на рисунках 4, 5, 6).
Место нанесения Место нанесения знака поверки маркировки
Место
пломбирования
Рисунок 6 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и маркировки измерителей оптической мощности серии
GVIS300C
Измерители оптической мощности серии GOPM функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО). С помощью данного ПО выполняются такие функции: контроль работы прибора в процессе эксплуатации, переключение режимов работы, индикация результата измерений.
Встроенное ПО является метрологически значимым и находится в энергонезависимом ПЗУ микропроцессора, размещенном внутри измерителя, и не доступно для внешней модификации. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
ПО измерителей оптической мощности серий GUPM и GVIS300C разделено на две части. Интерфейсная часть ПО запускается на персональном компьютере (далее - ПК) и служит для отображения, обработки и сохранения результатов измерений.
Конструкция измерителей мощности и пломбировка корпуса исключает возможность несанкционированного влияния на ПО и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям измерителей мощности, включая процессор, защищен конструкцией установки и наличием пломбировки. Модификация ПО возможна только в сервисных центрах фирмы -изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО измерителей оптической мощности серий GUPM и GVIS300C приведены в таблице 1:
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GVIS |
| Номер версии (идентификационный номер) ПО | 1.2 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики измерителей оптической мощности серий
GUPM и GVIS300C
| Наименование характеристики | Значение | |||
| GUPM100-02 | 4 0 - 0 0 § MPU G | GVIS300C- VFL-PM | GVIS300C-VFL-PM (HP) | |
| Диапазон измерений средней мощности оптического излучения, дБм * | от -50 до +5 | от -40 до +20 | от -55 до +5 | от -40 до +20 |
| Предел допускаемой относительной погрешности измерений средней мощности оптического излучения, дБ | ±0,40 | |
| * дБм обозначает дБ относительно 1 мВт. | ||
| Таблица 3 - Метрологические характеристики измерителей оптической мощности серий GOPM | ||
| Наименование характеристики | Значение | |||
| GOPM MICRO-01 | GOPM MICRO-02 | GOPM MICRO-03 | GOPM MICRO-04 | |
| Диапазон измерений средней мощности оптического излучения, дБм * | от -55 до +5 | от -55 до +5 | от -40 до +20 | от -40 до +20 |
| Предел допускаемой относительной погрешности измерений средней мощности оптического излучения, дБ | ±0,40 | |||
| * дБм обозначает дБ относительно 1 мВт. | ||||
Таблица 4 - Основные технические характеристики измерителей оптической мощности серий GUPM, GOPM, GVIS300C_
| Значение | |||
| Наименование характеристики | для серии | для серии | для серии |
| GUPM | GOPM | GVIS300C | |
| Параметры электрического питания: | |||
| - напряжение питания/заряда через | |||
| интерфейс USB, В; | 5/- | 5/5 | - |
| - напряжение от 2 батарей | |||
| (аккумуляторов) ААА, В | - | 3 | - |
| - напряжение переменного тока, В | - | - | от 198 до 242 |
| Габаритные размеры, мм, не более: | |||
| - высота | 95 | 105 | 140 |
| - ширина | 19 | 52 | 146 |
| - длина | 19 | 24 | 57 |
| Масса, кг, не более | 0,025 | 0,100 | 0,820 |
| Диаметр входного разъёма, мм | 2,5 | ||
| Рабочие длины волн измерителей | |||
| мощности, нм | 850, 1300, 1310, 1490, 1550, 1625 | ||
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от -10 до +50 | ||
| - относительная влажность воздуха (без | |||
| конденсации), %, не более | 80 | ||
Знак утверждения типа
наносится на руководство по эксплуатации типографским способом и в виде наклейки (для серий GUPM, GOPM - на заднюю; для серии GVIS300C - на боковую) панель корпуса прибора.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель оптической мощности GPM* | - | 1 шт. |
| USB-кабель** | - | 1 шт. |
| Оптический микроскоп*** | - | 1 шт. |
| Оптические адаптеры**** | - | по требованию |
| Зарядное устройство*** | - | 1 шт. |
| Батареи/аккумуляторы (для серии GOPM)**** | ААА | 2 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * Серия и модификация измерителей мощности поставляется в соответствии с заказом; ** Только для серий GOPM и GVIS300C; *** Только для серии GVIS300C; **** Поставляется в соответствии с заказом. | ||
приведены в эксплуатационном документе («Измерители оптической мощности серии GVIS300C. Руководство по эксплуатации» раздел «Руководство пользователя»; «Измерители оптической мощности серии GOPM. Руководство по эксплуатации» раздел «Кнопка Fn - Изменение функции»; «Измерители оптической мощности серии GUPM. Руководство по эксплуатации» разделы III и IV).
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Техническая документация Greenlee Communications Ltd., США
