| Номер в госреестре | 83030-21 |
| Наименование СИ | Датчики скорости и направления ветра |
| Обозначение типа СИ | ДСНВ |
| Изготовитель | Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики скорости и направления ветра ДСНВ (далее - датчики) предназначены для измерений скорости и направления воздушного потока.
Принцип действия датчиков основан:
-при измерении скорости воздушного потока на зависимости частоты вращения вала от скорости воздушного потока. Воздушный поток воздействует на чашечки вертушки, заставляя вращаться чашечки и вал, на котором они закреплены. Значения частоты вращения вала преобразуется в значения скорости воздушного потока встроенным аналоговым преобразователем.
-при измерении направления воздушного потока на зависимости между направлением вектора скорости воздушного потока и положением свободно ориентирующейся флюгарки. Воздушный поток воздействует на флюгарку, которая ориентируется навстречу потоку, поворачивая вал, на котором она закреплена. Значения угла поворота вала преобразуется в значения направления воздушного потока встроенным аналоговым преобразователем.
Датчики состоят из прикрепленных к валам вертушки и флюгарки, двух аналоговых преобразователей, платы управления и контроля с микроконтроллером, пластины для крепления. На нижней части корпуса датчика расположен гермоввод с кабелем.
Датчики передают значения скорости и направления воздушного потока по интерфейсу RS-485 автоматически с заданным интервалом или по запросу.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
Серийный номер наносится на корпус датчика в виде наклейки.

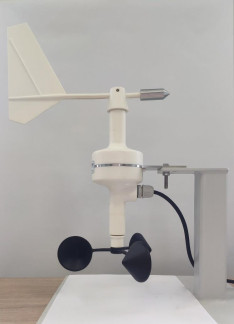

Общий вид датчиков представлен на рисунке 1.
Датчики имеют встроенное программное обеспечение (ПО), которое обеспечивает управление и настройку датчиков, сбор, обработку, хранение и передачу результатов измерений, связь с внешними устройствами через последовательный интерфейс.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик. Таблица 1 - Идентификационные данные программного обеспечения_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ISAT_01062-01_0.hex |
| Номер версии (идентификационный номер) ПО | не ниже 0162 1 |
| Наименование характеристик | Значение |
| Диапазон измерений скорости воздушного потока, м/с | от 0,4 до 75 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ±(0,04+0,04-V*) |
| Диапазон измерений направления воздушного потока | от 0° до 359° |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока | ±2° |
| Примечание: V* - скорость воздушного потока, м/с | |
Таблица 3 - Основные технические характеристики
| Напряжение питания от сети постоянного тока, В | от 9,5 до 36 |
| Потребляемая мощность, Вт, не более | 30 |
| Габаритные размеры, мм, не более: -диаметр флюгарки | 330 |
| -высота | 375 |
| Масса, кг, не более (с кабелем 40 м) | 3,4 |
| Условия эксплуатации: | |
| - температура воздуха, °С | от -50 до +60 |
| -относительная влажность воздуха, % | до 98% |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус датчика в виде наклейки.
Таблица 4 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик скорости и направления ветра ДСНВ | ИСАТ.416136.005 | 1 шт. |
| Паспорт | ИСАТ.416136.005ПС | 1 экз. |
| Руководство по эксплуатации | ИСАТ.416136.005РЭ | 1 экз. |
| Упаковка | ИСАТ.416915.004 | 1 шт. |
| Методика поверки | МП 254-0101-2021 | 1 экз. |
приведены в разделе 2.2 Руководства по эксплуатации ИСАТ.416136.005РЭ «Датчики скорости и направления ветра ДСНВ».
Постановление Правительства РФ № 1847 от 16 ноября 2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 9 «Измерения, выполняемые при осуществлении деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды»
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2815 от 25.11.2019 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»
Технические условия ИСАТ.416136.005ТУ «Датчики скорости и направления ветра ДСНВ»
| Зарегистрировано поверок | 27 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
