| Номер в госреестре | 83050-21 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | ИНФРАСКАН-M |
| Изготовитель | Общество с ограниченной ответственностью "ЭКАН" (ООО "ЭКАН"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы ИНФРАСКАН-М (далее анализаторы), предназначены для измерений массовой доли компонентов в жидких, пастообразных и сыпучих пробах на основе измерений спектральных коэффициентов диффузного отражения.
Принцип действия анализаторов основан на измерении интенсивности оптического излучения, диффузно отраженного от исследуемой пробы, расчете спектральных коэффициентов диффузного отражения пробы и вычисления на их основе массовой доли определяемых компонентов.
Анализаторы состоят из оптико-механического узла, блока электроники и отделения для анализируемых проб, установленных в общем корпусе. Оптико-механический блок включает в себя источник излучения, монохроматор с дифракционной решеткой, приемники излучения и систему зеркал.
Управление анализатором осуществляется с помощью встроенного компьютера с внешним сенсорным дисплеем, установленного на держателе, прикрепленном к корпусу анализатора.
Анализаторы ИНФРАСКАН-М выпускаются в двух модификациях:
- модификация 4200, оптико-механический узел которой включает в себя монохроматор и три измерительных канала с фиксированными длинам волн.
- модификация 3151, оптико-механический узел которой включает в себя только монохроматор.
Наименование анализатора нанесено на передней панели и на табличке (шильде). Модификация и заводской номер указаны на табличке (шильде), расположенной на задней панели анализатора. Знак поверки наносится на левую боковую панель анализатора.

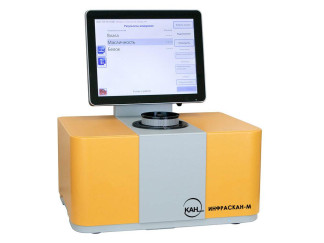

Обе модификации анализаторов имеют одинаковый внешний вид, который представлен на рисунке 1. На рисунке 2 показана задняя стенка анализатора с шильдом. Пломбирование осуществляется с помощью наклейки, наносимой на заднюю и нижнюю панели анализатора (рисунок 2).
Место нанесения знака поверки
Анализаторы оснащены встроенным программным обеспечением, которое выполняет следующие функции
- управление работой анализаторов;
- сбор и обработка измерительной информации, поступающей с фотоприемников;
- расчет коэффициентов диффузного отражения;
- градуировка анализаторов и вычисление результатов измерений;
- сохранение результатов измерений и градуировочных характеристик в энергонезависимой памяти.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Инфраскан |
| Номер версии (идентификационный номер) ПО | Не ниже 1048 |
| Цифровой идентификатор ПО | - |
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация 3151 | Модификация 4200 | |
| Спектральный диапазон монохроматора, нм | от 1400 до 2500 | |
| Длины волн(1) фиксированных каналов, нм | - | 400; 500; 800 |
| Диапазон измерений спектральных коэффициентов диффузного отражения | От 0,08 до 0,99 | |
| Пределы допускаемой абсолютной погрешности анализатора при измерении спектральных коэффициентов диффузного отражения | ± 0,05 | |
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ± 5,0 | |
| Примечание: (1) Положение максимума интенсивности спектральной линии | ||
Таблица 3 - Основные технические характеристики
| Спектральная ширина щели монохроматора (на длине волны 1900 нм), нм, не более | 13,4 |
| Спектральная ширина линии (на половине высоты) фиксированных каналов, нм, не более | 30 |
| Габаритные размеры (ДхШхВ), мм, не более | 530x370x590 |
| Масса, кг, не более | 31 |
| Потребляемая мощность, В-А, не более | 200 |
| Напряжение питания частотой 50+1 Гц, В | 220 (+15...-20) % |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч | 10000 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, оС | от 18 до 28 |
| - относительная влажность окружающего воздуха, %, не более | 80 |
наносится на шильд и на титульный лист Руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество, |
| Анализатор в сборе | — | 1 шт. |
| Кювета | — | 1 шт. |
| Руководство по эксплуатации | 26.51.53.150-020-27520549-2020 РЭ | 1 экз. |
| Паспорт | ПС 26.51.53.150-020-27520549-2020 | 1 экз. |
| Методика поверки | МП-242-2434-2021 | 1 экз. |
приведены в руководстве по эксплуатации «Анализаторы ИНФРАСКАН-М» (раздел 3); при использовании в сфере государственного регулирования обеспечения единства измерений анализатор применяется в соответствии с аттестованными методиками (методами) измерений.
Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2517 от 27.11.2018 г.
ТУ 26.51.53.150-020-27520549-2020 «Анализаторы ИНФРАСКАН-М». Технические условия»
| Зарегистрировано поверок | 227 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
