| Номер в госреестре | 83052-21 |
| Наименование СИ | Машины силовоспроизводящие |
| Обозначение типа СИ | СМ |
| Изготовитель | Общество с ограниченной ответственностью "ПетВес" (ООО "ПетВес"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины силовоспроизводящие СМ (далее - машины) предназначены для измерений силы растяжения и сжатия, а также для воспроизведения и передачи единицы силы разрядным эталонам или средствам измерений силы и массы в соответствии с Государственной поверочной схемой для средств измерений силы и Государственной поверочной схемой для средств измерений массы.
Принцип действия основан на преобразовании заданной машиной силы, приложенной к средству измерений, датчиком тензорезисторным в нормированный электрический сигнал, изменяющийся пропорционально этой силе.
Машина состоит из одной или двух силовых рам, гидравлической системы нагружения и системы управления и обработки измерительной информации.

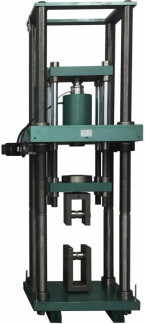

Силовая рама машины, работающей на растяжение и сжатие, состоит из плиты-основания, подвижной траверсы, направляющих колонн, реверса для преобразования усилия растяжения в усилие сжатия. На плите-основании и нижней плите реверса машин установлены захватные приспособления (скобы) для работы на растяжение. Направляющие колонны служат для перемещения подвижной траверсы вверх/вниз посредством электродвигателя и редуктора для изменения рабочей зоны машины. Электродвигатель подвижной траверсы подключен к системе управления и обработки измерительной информации силовым кабелем. Установка машин и выравнивания их на фундаменте по уровню осуществляется регулируемыми опорами.
Силовая рама машины, работающей только на сжатие, состоит из плиты-основания, перемещаемого стола, направляющих колонн. Установка машин и выравнивания их на фундаменте по уровню осуществляется регулируемыми опорами.
Гидравлическая система нагружения состоит из гидроцилиндра, гидравлических клапанов, сервоприводов и контроллеров управления. Гидроцилиндр, расположенный на силовой раме, подключен к системе нагружения посредством гидравлического шланга. Давл е-ние в гидравлической системе нагружения нагнетается и стабилизируется с помощью серв о-приводов, управляемых контроллерами.
Система управления и обработки измерительной информации состоит из датчика тензорезисторного, двух измерительных преобразователей, персонального компьютера со специализированным программным обеспечением.
Датчик тензорезисторный установлен на гидроцилиндре для машины, работающей на растяжение и сжатие, и на силовой раме для машины, работающей только на сжатие, и подключен к измерительному преобразователю, который соединен с персональным компьютером по последовательному интерфейсу RS-232. Дополнительный измерительный преобразователь применяется для подключения нагружаемых на машине датчиков тензорезистор-ных. Персональный компьютер со специализированным программным обеспечением пред-
назначен для обработки сигналов, индикации заданных значений силы и управления исполнительными механизмами машины.
Гидравлическая система нагружения и система управления и обработки измерительной информации устанавливается в специальный стол.
В состав машин, состоящих из двух силовых рам, входит один персональный компьютер и два измерительных преобразователя. Машины, состоящие из двух силовых рам, подключаются к одной гидравлической системе нагружения. В состав каждой силовой рамы входит датчик тензорезисторный. На персональный компьютер устанавливается для каждой силовой рамы свое программное обеспечение.
В процессе работы машины оператор при помощи программного обеспечения задает значения сил, которые необходимо приложить к установленному в рабочей зоне машины средству измерения. После этого машина в автоматическом режиме прилагает заданное усилие к средству измерения.
Модификации машин отличаются наибольшим и наименьшим пределами измерений
силы.
Машины имеют обозначение СМ-ХС, где X - наибольший предел измерений силы, кН;
С - обозначение машины, работающей только на сжатие.
В целях предотвращения несанкционированных вмешательств проводят пломбирование измерительного преобразователя и вход в программу юстировки защищен административным паролем. Схема пломбирования измерительного преобразователя представлена на рисунке 3.
Знак поверки в виде клейма наносится на пломбу, предотвращающую несанкционированное вмешательство.
И
I
L
Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение места для
нанесения оттиска клейма
Маркировка машин производится на фирменной табличке, разрушающейся при снятии и закрепленной на корпусе силовой рамы, на которой нанесено:
- наименование предприятия-изготовителя;
- обозначение машины;
- заводской номер;
- наибольший предел измерений силы (НПИ), кН;
- наименьший предел измерений силы (НмПИ), кН;
- знак утверждения типа;
- год выпуска.
| -СМ-50 | МАЛИНА сидонспнимодоидо | |
| нги | Н* | | j». «* 1 *» 1 | |
| НлпГИ | 141 | | Год [ | | |
| ООО нПц[е(*, г. Сэ»кт.Пет«р$¥рг | ||
В машинах используется автономное программное обеспечение. Программное обеспечение реализует следующие функции: сбор, передачу, обработку, хранение и представление измерительной информации, а также управление работой машины.
Идентификация программы: номер версии программного обеспечения отображается на экране персонального компьютера в окне программы управления.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные (признаки) программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование программного обеспечения | Программа управления машиной серии СМ-PetVes |
| Номер версии (идентификационный номер) программного обеспечения* | Ver8.30R |
| Цифровой идентификатор программного обеспечения | - |
| * Номер версии программного обеспечения должен быть не ниже указанного | |
Таблица 2 - Метрологические характеристики_
| Обозначение машины | Диапазон измерений силы (сжатия и растяжения), кН | Дискретность, кН | Пределы допускаемой относительной погрешности, % |
| СМ-50 | от 1 до 10 | 0,0001 | |
| от 2 до 20 | 0,0001 | ||
| от 5 до 50 | 0,0001 | ||
| СМ-100 | от 2 до 20 | 0,0001 | |
| от 5 до 50 | 0,0001 | ||
| от 10 до 100 | 0,0001 | ||
| СМ-200 | от 5 до 50 | 0,0001 | |
| от 10 до 100 | 0,0001 | ||
| от 20 до 200 | 0,001 | ±0,02 | |
| СМ-300 | от 10 до 100 | 0,001 | |
| от 20 до 200 | 0,001 | ||
| от 30 до 300 | 0,001 | ||
| СМ-500 | от 10 до 100 | 0,001 | |
| от 20 до 200 | 0,001 | ||
| от 50 до 500 | 0,001 | ||
| СМ-1000 | от 20 до 200 | 0,001 | |
| от 50 до 500 | 0,001 | ||
| от 100 до 1000 | 0,001 |
| Обозначение машины | Диапазон измерений силы (сжатия), кН | Дискретность, кН | Пределы допускаемой относительной погрешности, % |
| СМ-200С | от 5 до 50 | 0,0001 | |
| от 10 до 100 | 0,0001 | ±0,02 | |
| от 20 до 200 | 0,001 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: -от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, кВт, не более | 3 |
| Условия эксплуатации машин: - диапазон рабочих температур, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от +18 до +26 80 |
| Вероятность безотказной работы за 2000 ч | 0,9 |
| Средний срок службы, лет | 8 |
Таблица 5 - Габаритные размеры рабочей зоны и масса силовых рам
| Обозначение машин | Ширина, высота рабочей зоны растяжения, мм, не более | Ширина, высота рабочей зоны сжатия, мм, не более | Масса силовых рам, кг |
| СМ-50 | 400; 1000 | 200; 300 | 700 |
| СМ-100 | 400; 1100 | 200; 300 | 750 |
| СМ-200 | 500; 1300 | 300; 450 | 1300 |
| СМ-200С | - | 700; 550 | 700 |
| СМ-300 | 500; 1300 | 300; 450 | 1500 |
| СМ-500 | 700;1600 | 440; 450 | 2900 |
| СМ-1000 | 700;1800 | 440; 490 | 4500 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, расположенную на корпусе силовой рамы, заводским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машины силовоспроизводящие | СМ | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2301-0325-2021 | 1 экз. |
«Государственная поверочная схема для средств измерений силы», утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от
22.10.2019 г. № 2498
«Государственная поверочная схема для средств измерений массы», утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818
ТУ 4274-033-74783058-2014 Машины силовоспроизводящие серии СМ и СМНН. Технические условия
