| Номер в госреестре | 83055-21 |
| Наименование СИ | Счетчики электрической энергии трехфазные многофункциональные |
| Обозначение типа СИ | "МИРТЕК-133-РУ" |
| Изготовитель | Общество с ограниченной ответственностью "МИРТЕК" (ООО "МИРТЕК"), Ростовская обл., г. Таганрог |
| Год регистрации | 2021 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-133-РУ» (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного (или только прямого) направления в трехфазных сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ), а также в качестве первичных преобразователей с цифровым интерфейсом в составе других средств измерений.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, интерфейс для считывания измеренных значений параметров из регистров счетчика. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», кнопку для ручного переключения режимов индикации «Просмотр», жидкокристаллический дисплей (далее - ЖК-дисплей), оптический порт, выполненный по ГОСТ Р МЭК 61107-2001, дополнительные интерфейсы удаленного доступа.
Счетчики имеют степень защиты от пыли и влаги по ГОСТ 14254 -2015 равную IP51.
Счетчики в корпусе D36 имеют модульную конструкцию, в минимальной комплектации состоящую из модуля счетчика. Модуль счетчика не имеет встроенного источника электропитания и питается от внешнего модуля питания. От одного модуля питания может быть запитано несколько модулей счетчика. Дополнительно в состав могут входить модули интерфейсов и дискретных входов/выходов.
К счетчикам данного типа относятся счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-133-РУ», структура обозначения возможных исполнений которых приведена ниже.
© © © ® @ © © ® ® © ® © МИРТЕК-133-РУ-ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХХ-ХХХХ-ХХ-ХХХХХХ-Х
Тип счетчика
\£) Тип корпуса
D31 - для установки на DIN-рейку D33 - для установки на DIN-рейку D34 - для установки на DIN-рейку D36 - для установки на DIN-рейку
© Класс точности
A0.5R1 - класс точности 0,5S по ГОСТ 31819.22-2012 и класс точности 1 по ГОСТ 31819.23-2012
© Номинальное напряжение 57,7 - 57,7 В 230-230 В
© Базовый (номинальный) ток 5-5 А
© Максимальный ток 10А - 10 А 50А - 50 А 60А - 60 А 80А - 80 А 100 А - 100 А
© Тип измерительных элементов S - шунты
T - трансформаторы тока
N - наличие измерительного элемента в цепи нейтрали
© Основной интерфейс
CAN - интерфейс CAN RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса Е/n- интерфейс Ethernet, где п- номер модификации модуля интерфейса
© Дополнительные интерфейсы CAN - интерфейс CAN RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса (от 1 до 9)
RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса (от
1 до 9)
RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса (от 1 до 9)
G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса (от 1 до 9)
Лист № 3 Всего листов 13
E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса
RFWF - радиоинтерфейс WiFi
RFLT - радиоинтерфейс LTE
(Нет символа) - интерфейс отсутствует
© Поддерживаемые протоколы передачи данных (Нет символа) - протокол «МИРТЕК»
P1 - протокол DLMS/COSEM Р2 - протоколы «МИРТЕК» и DLMS/COSEM © Дополнительные функции J - наличие дисплея H - датчик магнитного поля
In - дискретный вход, где n - количество входов (от 1 до 4)
L - подсветка индикатора
M - измерение параметров качества электрической сети O - оптопорт
Qn - дискретный выход, где n - количество выходов R - защита от выкручивания винтов кожуха U - защита целостности корпуса
Vn - электронная пломба, где n может принимать значения:
1 - электронная пломба на корпусе
2 - электронная пломба на крышке зажимов
3 - электронные пломбы на корпусе и крышке зажимов Y - защита от замены деталей корпуса
Zn - модификация источника питания, где п - номер модификации
© Количество направлений учета электроэнергии
(Нет символа) - измерение электроэнергии в одном направлении (по модулю)
D - измерение электроэнергии в двух направлениях
В исполнениях счетчиков без ЖКИ для считывания информации используется внешнее индикаторное устройство.
Счетчики обеспечивают учет количества электрической энергии нарастающим итогом. Учет электрической энергии счетчиками производится по модулю, независимо от направления или, дополнительно, с учетом направления (счетчики с символом «D» в условном обозначении, значение энергии с учетом направления можно считать по имеющимся интерфейсам).
Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:
- среднеквадратичных значений фазных напряжений (по ГОСТ 30804.4.30-2013, класс
S1) );
- среднеквадратичных значений фазных токов;
- среднеквадратичного значения тока нейтрали (только счетчики с символом «N» в условном обозначении);
- частоты сети (по ГОСТ 30804.4.30-2013, класс S);
- активной мощности по каждой фазе;
- реактивной мощности по каждой фазе;
- полной мощности по каждой фазе;
- коэффициентов мощности по каждой фазе.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 65000);
- заводского номера счетчика (до 30 символов);
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, изменения конфигурации, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения
Лист № 4 Всего листов 13
направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, аварийных ситуаций.
Обслуживание счетчиков производится с помощью технологического программного обеспечения.
Знак поверки наносится на счетчики.
Заводской номер наносится на лицевую панель счетчика.
Общий вид средства измерений, места нанесения знака поверки и схемы пломбировки от несанкционированного доступа, приведены на рисунках с 1 по 8.
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

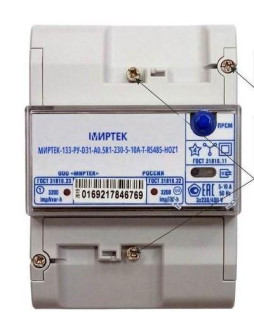

Рисунок 2 - Общий вид счетчика в корпусе типа D31 с символом «J» в условном обозначении
©к
1ЛИРТ1К ® * r u
, (fl(
■тоштюмзп-аим-шшег!
»
VHI II*
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
@ nciiiitut® nouma гагяшп
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в счетчик на стадии его производства.
Влияние программного ПО на метрологические характеристики счетчиков находится в пределах, указанных в таблицах с 2 по 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MF1 | MF2 | MF3 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | не ниже 1.0 | не ниже 1.0 |
| Цифровой идентификатор ПО | 24C9 | 1F6E | 9718 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC | CRC | CRC |
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 указан в таблице 2.
Таблица 2 - Классы точности счетчиков
| Символы в условном обозначении | Класс точности при измерении энергии | |
| активной | реактивной | |
| A0.5R1 | 0,5S | 1 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.
| Тип включения счетчика | Класс точности счетчика | |
| 0,5S по ГОСТ 31819.22-2012 | 1 по ГОСТ 31819.23-2012 | |
| Непосредственное | 0,001 1б | 0,0025 1б |
| Через трансформаторы тока | 0,001 /ном | 0,002 1Ном |
Пределы допускаемой погрешности при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.
Таблица 4 - Пределы допускаемой погрешности при измерении параметров электрической сети
| Параметр | Пределы погрешности измерений |
| Частота, Гц | ±0,01 |
| Активная мгновенная мощность, % | ±0,5 |
| Реактивная мгновенная мощность, % | ±0,5 |
| Полная мгновенная мощность, % | ±0,5 |
| Напряжение, % | ±0,4 |
| Фазный ток, % | ±0,5 |
| Ток нейтрали, % | ±0,5 |
| Коэффициент мощности, % | ±0,5 |
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное фазное напряжение измерительных каналов Uhom, В | 57,7; 230 |
| Базовый (номинальный) ток измерительных каналов 1б (1ном), А | 5 |
| Максимальный ток измерительных каналов 1макс, А | 10; 50; 60; 80; 100 |
| Диапазон входных сигналов измерительных каналов: - сила тока - напряжение - коэффициент мощности | от 0,05/б (0,01/ном или 0,02/ном) до 1макс (от 0,75 до 1,2) Uhom или (от 0,2 до 1,2) Uhom1)’ 2) от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Гц | 50±7,5 |
| 1) Для счетчиков, которые питаются от внешнего источника электропитания, не зависимого от сети, в которой проводятся измерения, или которые подключены к источнику резервного электропитания. 2) Для параметров, измеряемых по ГОСТ 30804.4.30-2013, класс S. | |
| Наименование характеристики | Значение |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт-ч) | от 800 до 10000 |
| Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар-ч) | от 800 до 10000 |
| Количество десятичных знаков отсчетного устройства, не менее | 8 |
| Разрешающая способность счетного механизма отсчетного устройства, кВтч, не менее | 0,01 |
| Номинальное фазное напряжение питания счетчиков с внутренним источником электропитания или модуля питания счетчиков с внешним источником электропитания Un, В | 57,7; 230 |
| Рабочий диапазон напряжения питания при питании от сети переменного тока | (от 0,75 до 1,2) Un |
| Номинальное напряжение питания постоянного тока счетчиков с внешним источником электропитания (выходное напряжение модуля питания счетчиков), В | 24 |
| Рабочий диапазон напряжения питания счетчиков с внешним источником электропитания, В | 24±5% |
| Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте, В А, не более | 0,3 |
| Полная (активная) мощность, потребляемая каждой цепью напряжения, при номинальном значении напряжения, нормальной температуре и номинальной частоте, В А (Вт), не более: - для счетчиков с внутренним источником электропитания - для счетчиков с внешним источником электропитания - для внешнего источника электропитания из расчета на каждый питаемый от него модуль | 10 (2) 0,5 10 |
| Длительность хранения информации при отключении питания, лет, не менее | 30 |
| Количество записей в журнале событий, не менее: | 1000 |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012: | 2 |
| Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: - D31 - D33 - D34 - D36 (для одного модуля) | 131x91x70 106x126x72 191x91x70 115x105x60 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +70 |
| - относительная влажность, % | от 30 до 98 |
| - атмосферное давление, кПа | от 70 до 106,7 |
| Масса, кг, не более | 1,5 |
| Срок службы счетчика, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 220000 |
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Счетчик электрической энергии трехфазный многофункциональный «МИРТЕК-133 -РУ» | МИРТ.411152.143ТУ | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | - | 1 - 2 шт. | В зависимости от типа корпуса |
| Леска пломбировочная | - | 1 - 2 шт. | В зависимости от типа корпуса |
| Руководство по эксплуатации | МИРТ.411152.143РЭ | 1 экз. | В электронном виде |
| Формуляр | МИРТ.411152.143ФО | 1 экз.. | В бумажном виде |
| Внешнее индикаторное устройство | - | 1 шт. | Поставляется только со счетчиками в исполнениях без ЖКИ, по согласованию с заказчиком может быть исключено из комплекта поставки |
| Внешний модуль питания | - | 1 шт. | Поставляется только со счетчиками в исполнениях с внешним источником питания, по согласованию с заказчиком может быть исключен из комплекта поставки |
| Продолжение таблицы 7 | Лист № 12 Всего листов 13 | ||
| Упаковка | - | 1 шт. | Потребительская тара |
| Технологическое программное обеспечение «MeterTools» | - | 1 экз. | В электронном виде |
| Примечание - Последние | версии технологического программного обеспечения и | ||
| документации размещены на официальном сайте www.mirtekgroup.ru и свободно доступны | |||
| для загрузки. | |||
приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.143РЭ.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
МИРТ.411152.143ТУ Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-133-РУ». Технические условия
