| Номер в госреестре | 83057-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВ-110-I-5 ХЛ2 |
| Изготовитель | Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ"), г. Екатеринбург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВ-110-1-5 ХЛ2 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
К трансформаторам тока данного типа относятся трансформаторы тока ТВ -110-I-5 ХЛ2 зав. № 5259, 5253, 5254, 5249, 5261, 5247, 5170, 5166, 5167, 5768, 5767, 5766, 5763, 5765, 5764, 5771, 5463, 5775, 5422, 5432, 5772.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

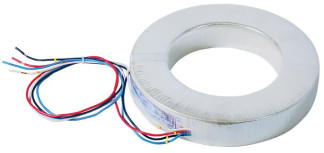

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 5259, 5253, 5254, 5249, 5261, 5247 | 5170, 5166, 5167, 5768, 5767, 5766, 5763, 5765, 5764, 5771, 5463, 5775, 5422, 5432, 5772 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток Ьном, А | 400 | 600 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВ-110-I-5 ХЛ2 | 1 шт. |
| Паспорт | ТВ-110-I-5 ХЛ2 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
| Зарегистрировано поверок | 45 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
