| Номер в госреестре | 83058-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ |
| Изготовитель | ПО "Запорожтрансформатор", Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФЗМ 220Б-Ш У1 зав. № 12172, 12170, 8527, 13163, 8492, 10510, 10612, 10513, 10691, 10686, 10635, 10613, 10669, 10636, 4902, 4903, 11824, 12916, 12945, 7283, 7281, 7271, 11534, 11581, 11582, 12199, 12201, 12205, модификации ТФЗМ 220Б-Ш ХЛ1 зав. № 12196, 12321, 12807, 12829, модификации ТФЗМ 220Б-1У У1 зав. № 7577, 6873, 7523, 6869, 6838, 6870, 6798, 12343, 12338, 5445, 5440, 5438, 3771, 5006, 5017, 5096, 5087, 5094, 7999, 7825, 7979, 13214, 13217, 1079, 1052, 1081, 6894, 4147, 4140, 9150, 8259, 8209, модификации ТФЗМ 220Б-1У ХЛ1 зав. № 787, 710, 783, модификации ТФЗМ 500Б-1 У1 зав. № 105, 2248, 2247, 2317, 2685, 2721, 2740, 3710, 3700, 3693, 3699, 3695, 3687, модификации ТФЗМ 500Б-1 ХЛ1 зав. № 3682, 3733, 3737, 3729, 3743, 3742, 3790, 3787, 16, 3781, 3792, 5.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

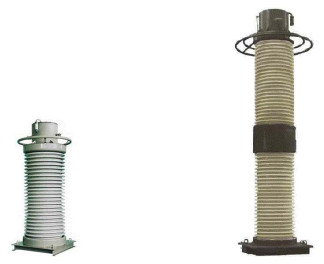

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
ТФЗМ 220Б-Ш У1, ТФЗМ 500Б-1 У1,
ТФЗМ 220Б-Ш ХЛ1, ТФЗМ 500Б-1 ХЛ1
ТФЗМ 220Б-1У У1,
ТФЗМ 220Б-1У ХЛ1
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-Ш У1
| Наименование характеристики | Значение для заводского номера | ||||
| 12172, 12170, 8527, 13163, 8492 | 11534, 11581, 11582, 12199, 12201, 12205 | 10510, 10612, 10513, 10691, 10686, 10635, 10613, 10669, 10636 | 4902, 4903 | 11824, 12916, 12945, 7283, 7281, 7271 | |
| Номинальное напряжение, кВ | 220 | 220 | 220 | 220 | 220 |
| Номинальный первичный ток 11ном, А | 300 | 300, 600, 1200 | 600 | 1200 | 1200 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 | 1 | 5 |
| Номинальная частота ^ом, Г ц | 50 | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 30 | 30 | 30 |
| Наименование характеристики | Значение для заводских номеров |
| 12196, 12321, 12807, 12829 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток Ьном, А | 300 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 3 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-1У У1
| Наименование характеристики | Значение для заводских номеров | |||
| 7577, 6873, 7523, 6869, 6838, 6870, 6798 | 12343, 12338, 5445, 5440, 5438, 3771, 5006, 5017, 5096, 5087, 5094, 7999, 7825, 7979, 13214, 13217 | 1079, 1052, 1081 | 6894, 4147, 4140, 9150, 8259, 8209 | |
| Номинальное напряжение, кВ | 220 | 220 | 220 | 220 |
| Номинальный первичный ток Ьном, А | 1000 | 1000 | 2000 | 2000 |
| Номинальный вторичный ток Ьном, А | 1 | 5 | 1 | 5 |
| Номинальная частота £юм, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 30 | 30 |
| Таблица 4 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-1У ХЛ1 | |
| Наименование характеристики | Значение для заводских номеров |
| 787, 710, 783 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток Ьном, А | 1000 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
| Наименование характеристики | Значение для заводских номеров |
| 105, 2248, 2247, 2317, 2685, 2721, 2740, 3710, 3700, 3693, 3699, 3695, 3687 | |
| Номинальное напряжение, кВ | 500 |
| Номинальный первичный ток 11ном, А | 2000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 6 - Метрологические характеристики трансформаторов тока ТФЗМ 500Б-1 ХЛ1
| Наименование характеристики | Значение для заводских номеров |
| 3682, 3733, 3737, 3729, 3743, 3742, 3790, 3787, 16, 3781, 3792, 5 | |
| Номинальное напряжение, кВ | 500 |
| Номинальный первичный ток Ьном, А | 2000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | |
| ТФЗМ 220Б-Ш У1 ТФЗМ 220Б-1У У1 ТФЗМ 500Б-1 У1 | ТФЗМ 220Б-Ш ХЛ1 ТФЗМ 220Б-1У ХЛ1 ТФЗМ 500Б-1 ХЛ1 | |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 | от -60 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 8 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ | 1 шт. |
| Паспорт | ТФЗМ | 1 экз. |
Техническая документация изготовителя
| Зарегистрировано поверок | 131 |
| Поверителей | 9 |
| Актуальность данных | 17.11.2024 |
