| Номер в госреестре | 83059-21 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | MOCON |
| Изготовитель | MOCON Europe A/S, Дания |
| Год регистрации | 2021 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы MOCON предназначены для измерений объемной доли кислорода (О2) и углекислого газа (СО2) при контроле состава газа в упаковках с модифицированной газовой средой.
Принцип действия газоанализаторов основан на непрерывном преобразовании электрического сигнала, поступающего с газочувствительных измерительных преобразователей (сенсоров), с последующей его обработкой встроенным микропроцессором и выводом результатов измерений на дисплей газоанализатора.
В качестве измерительных преобразователей используются циркониевый сенсор кислорода и оптический ИК сенсор углекислого газа. Циркониевый датчик состоит из трубки с наружным и внутренним платиновым напылением. Покрытие работает как электрод, измеряющий разницу напряжения, которое формируется при прохождении ионов кислорода через циркониевую трубку. Принцип действия инфракрасного сенсора основан на поглощении газом излучения в ИК-области.
К данному типу газоанализаторов относятся газоанализаторы MOCON модификаций CheckMate 3 и MAP Check 3, отличающихся конструкцией и функциональными возможностями.
Конструктивно газоанализаторы представляют собой одноблочные приборы, выполненные в металлическом корпусе.
На передней панели газоанализатора MOCON модификации CheckMate 3 расположены цифровой дисплей и клавиатура управления.
Подача пробы газа осуществляется с помощью иглы и гибкой трубки со специальной насадкой через отверстие на правой боковой панели прибора.
Задняя панель газоанализатора оснащена Ethernet-портом для соединения с местной компьютерной сетью (LAN), USB-портами для подсоединения ПК, считывателя штрих-кода, ключа памяти и клавиатуры, разъемом для подключения адаптера электропитания, а также штуцером для выхода анализируемого газа,
Исполнения газоанализаторов MOCON модификации CheckMate 3 могут различаться по наличию или отсутствию следующих опций:
- сенсора СО2;
- принтера.
Перечень возможных исполнений газоанализатора MOCON модификации CheckMate 3 приведён в таблице 1.
| Исполнение газоанализатора | Комплектация газоанализатора | ||
| сенсор О2 | сенсор СО2 | принтер | |
| CheckMate 3 О2 (Zr) | + | - | - |
| CheckMate 3 О2 (Zr) С02-100 % | + | + | - |
| CheckMate 3 О2 (Zr) w/Printer | + | - | + |
| CheckMate 3 О2 (Zr) С02-100% w/Printer | + | + | + |
| Примечание: знак «+» означает наличие опции, знак «-» - отсутствие опции. | |||
На передней панели газоанализатора MOCON модификации MAP Check 3 расположены сенсорный дисплей и USB-порт для подсоединения флэш-накопителя. Газоанализатор также может изготавливаться без дисплея и управляться через интерфейс упаковочного оборудования или с помощью компьютера с предустановленной программой PuTTY Terminal Server, поставляемой вместе с газоанализатором.
Задняя панель газоанализатора оснащена Ethernet-портом для соединения с местной компьютерной сетью (LAN), COM-портами для соединения с упаковочным оборудованием и газосмесителем (при наличии функции GasSave), USB-портом для подсоединения флэш-накопителя, штуцерами для входа и выхода анализируемого газа.
Способ подачи контролируемой среды на сенсоры - принудительный с помощью встроенного насоса.
Исполнения газоанализаторов MOCON модификации MAP Check 3 могут различаться по наличию или отсутствию следующих опций:
- сенсора О2:
- сенсора СО2;
- дисплея;
- функции GasSave (контроль состава газовой смеси и её расхода согласно заданным параметрам);
- функции Multipkxer (отбор проб от трёх разных точек).
Перечень возможных исполнений газоанализатора MOCON модификации MAP Check 3 приведён в таблице 2.
Таблица 2 - Исполнения и комплектации газоанализатора MOCON модификации
| MAP Check 3 | |||||
| Комплектация газоанализатора | |||||
| Исполнение газоанализатора | сенсор О2 | сенсор СО2 | дисплей | функция GasSave | функция Multipkxer |
| MAP Check 3 02(Zr) | + | - | + | - | - |
| MAP Check 3 02(Zr) ВВ | + | - | - | - | - |
| MAP Check 3 02(Zr) + СО2 | + | + | + | - | - |
| MAP Check 3 02(Zr) + СО2 ВВ | + | + | - | - | - |
| MAP Check 3 СО2 | - | - | + | - | - |
| MAP Check 3 02(Zr), GasSave | + | - | + | + | - |
| MAP Check 3 02(Zr), ВВ, GasSave | + | - | - | + | - |
| MAP Check 3 02(Zr) + СО2, GasSave | + | + | + | + | - |
| MAP Check 3 02(Zr) + СО2, ВВ, GasSave | + | + | - | + | - |
| MAP Check 3 СО2, GasSave | - | + | + | + | - |
| MAP Check 3 02(Zr), MUX | + | - | + | - | + |
| MAP Check 3 02(Zr), ВВ, MUX | + | - | - | - | + |
| MAP Check 3 02(Zr) + СО2, MUX | + | + | - | + | |
| MAP Check 3 02(Zr) + СО2, ВВ, | + | + | - | - | + |
| MUX | |||||
| MAP Check 3 СО2, MUX | - | + | + | - | + |
| MAP Check 3 02(Zr), GasSave, MUX | + | - | + | + | + |
| MAP Check 3 02(Zr), ВВ, GasSave, MUX | + | - | - | + | + |
| MAP Check 3 02(Zr) + СО2, GasSave, MUX | + | + | + | + | + |
| MAP Check 3 02(Zr) + СО2, ВВ, GasSave, MUX | + | + | - | + | + |
| MAP Check 3 СО2, GasSave, MUX | - | + | + | + | + |
| Примечание: знак «+» означает наличие опции, знак «-» - отсутствие опции. | |||||
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеющуюся табличку и имеет цифровое обозначение.

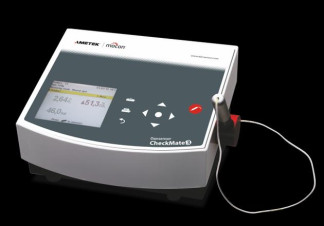

Общий вид газоанализаторов представлен на рисунке 1 (модификация CheckMate 3) и рисунке 2 (модификация MAP Check 3).
Рисунок 2 - Общий вид газоанализаторов MOCON модификации MAP Check 3
(с сенсорами О2 и СО2, дисплеем)
Пломбирование газоанализаторов не предусмотрено.
Газоанализаторы имеют встроенное программное обеспечение. Оно осуществляет функции сбора, обработки, отображения результатов измерений, хранения и передачи данных.
ПО устанавливается при изготовлении газоанализаторов. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Влияние ПО на метрологические характеристики учтено при их нормировании. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: - модификация CheckMate 3 - модификация MAP Check 3 | CheckMate 3 MAP Check 3 |
| Номер версии (идентификационный номер) ПО: - модификация CheckMate 3 - модификация MAP Check 3 | не ниже v 2.00 не ниже v 4.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Недоступно пользователю |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объёмной доли кислорода (О2), % | от 0 до 60 |
| Пределы допускаемой основной абсолютной погрешности измерений объёмной доли О2, % | ±(0,1+0,02-Сизм.) |
| Диапазон измерений объёмной доли углекислого газа (СО2), % | от 0 до 100 |
| Пределы допускаемой основной абсолютной погрешности измерений объёмной доли СО2, % | ±(0,5+0,03-Сизм.) |
| Предел допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды на каждые 10 °С от номинального значения температуры от +15 до +25 °С в пределах условий эксплуатации, доля от пределов допускаемой | 0,5 |
| основной абсолютной погрешности | |
| Предел То,9д допускаемого времени установления выходного сигнала (показания), с: - модификация MAP Check 3: - канал измерений объёмной доли О2 - канал измерений объёмной доли СО2 | 20 30 |
| Примечание: Сизм - измеренное значение объёмной доли О2 или СО2, % | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Цена деления наименьшего разряда дисплея газоанализатора при измерении объёмной доли О2, %: - модификация CheckMate 3: - в диапазоне от 0 до 0,1 % | 0,001 |
| - в диапазоне от 0,1 до 10 % | 0,01 |
| - в диапазоне от 10 до 60 % | 0,1 |
| - модификация MAP Check 3: - в диапазоне от 0 до 0,1 % | 0,0001 |
| - в диапазоне от 0,1 до 10 % | 0,01 |
| - в диапазоне от 10 до 60 % | 0,1 |
| Цена деления наименьшего разряда дисплея газоанализатора при измерении объёмной доли СО2, % | 0,1 |
| Время забора пробы (ручной режим измерений), с, не менее: - модификация CheckMate 3 - при измерении объёмной доли О2 | 3 |
| - при измерении объёмной доли СО2 | 10 |
| Габаритные размеры (высотахширинахдлина), мм, не более: - модификация CheckMate 3 | 180x315x220 |
| - модификация MAP Check 3 | 192x230x375 |
| Масса, кг, не более: - модификация CheckMate 3 | 3,7 |
| - модификация MAP Check 3 | 11,5 |
| Параметры электрического питания: - напряжение переменного тока, В | оол +10 % 220-15 % |
| - частота переменного тока, Г ц | 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность воздуха при 25 °С (без конденсации влаги), %, не более | 98 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель корпуса газоанализатора в виде наклейки.
| Наименование | Обозначение | Количество | Примечание |
| Газоанализатор MOCON | артикул в | 1 шт. | - |
| модификация CheckMate 3 или MAP Check 3 | соответствии с заказом | ||
| Диск с ПО | - | 1 шт. | модификация MAP Check 3 |
| Набор ЗИП | - | 1 компл. | модификация CheckMate 3 |
| Газосмеситель MAP Mix Provectus | - | в соответствии с заказом | модификация MAP Check 3 |
| Влагозащитный комплект IP45 | - | в соответствии с заказом | модификация MAP Check 3 |
| Руководство по эксплуатации | PBI-300042-C или PBI-300852-B | 1 экз. | - |
приведены в разделе 2 «Управление и техническое обслуживание» руководства по эксплуатации PBI-300042-C (модификация CheckMate3) и в разделе 4 «Эксплуатация и техническое обслуживание» руководства по эксплуатации PBI-300852-B (модификация MAP Check 3)
Приказ Росстандарта от 31 декабря 2020 г. № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.
Техническая документация изготовителя MOCON Europe A/S
| Зарегистрировано поверок | 16 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
