| Номер в госреестре | 83060-21 |
| Наименование СИ | Камера тепловизионная |
| Обозначение типа СИ | FLIR X6530sc |
| Изготовитель | Компания"FLIR Systems Holding AB", Швеция |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камера тепловизионная FLIR X6530sc предназначена для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению.
Камера тепловизионная FLIR X6530sc является оптико-электронным измерительным прибором, принцип действия которой основан на фиксировании инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта. Через оптическую систему на приёмник, представляющий собой охлаждаемую матрицу, фокусируется инфракрасное (тепловое) электромагнитное излучение. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде термограммы на сенсорном ЖК-дисплее.
Термограмма представляет собой спектрозональную картину, отображающую распределение температуры на поверхности объекта или на границе разделения различных сред. Измерение температуры осуществляется в любой точке термограммы, значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта на термограмме определяются угловым полем зрения камеры тепловизионной FLIR X6530sc.
В камере тепловизионной FLIR X6530sc предусмотрена возможность установки значения излучательной способности объекта.
К камерам данного типа относится камера тепловизионная FLIR X6530sc с заводским номером 66600029.
Нанесение знака поверки на камеру тепловизионную FLIR X6530sc не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на основание камеры тепловизионной FLIR X6530sc виде наклейки.

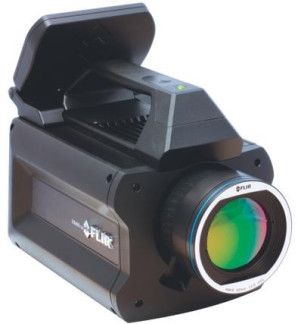

Общий вид средства измерений приведен на рисунке 1.
Конструкция камеры тепловизионной FLIR X6540sc исключает возможность несанкционированного влияния на программное обеспечение (ПО) и измерительную информацию, так как внутреннее (встроенное) ПО, установленное при изготовлении камеры тепловизионной FLIR X6540, не является метрологически значимым.
Внешнее ПО, устанавливаемое на ПК, является метрологически значимым и предназначено для подключения камеры тепловизионной X6540sc к ПК с целью измерения температуры, копирования, визуализации, сохранения и обработки термограмм.
Уровень защиты внешнего программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ReasearchIR |
| Номер версии (идентификационный номер) ПО | не ниже 4.20 |
| Цифровой идентификатор ПО | - |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С: - диапазон 1 - диапазон 2 | от +5 до +150 от +150 до +500 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне измерений температуры от +5 до +100 °С включ., °С | ±1,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне измерений температуры св. +100 до +500 °С, % | ±1,0 |
| Порог температурной чувствительности при +30 °С, °С, не более | 0,025 |
| Угол поля зрения, градус, не менее | 11x8,8 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Разрешение ИК-детектора, пиксель | 640x512 |
| Спектральный диапазон, мкм | от 1,5 до 5,1 |
| Параметры электрического питания: - напряжение переменного тока, В | от 90 до 260 |
| Габаритные размеры, мм, не более | 233x178x150 |
| Масса, кг, не более | 5,0 |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, % | от -20 до +50 от 50 до 85 |
| Диапазон температуры хранения и транспортирования, °С | от -40 до +70 |
наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на нижнюю панель корпуса камеры тепловизионной FLIR X6530sc.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Камера тепловизионная | FLIR X6530sc | 1 шт. |
| Соединительный кабель Ethernet GigE с фиксаторами | - | 1 шт. |
| Сетевой кабель с источником питания камеры | - | 1 шт. |
| Транспортировочная тара | - | 1 шт. |
| Компат-диск с программным обеспечение | ReasearchIR | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя компании «FLIR Systems Holding AB»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
