| Номер в госреестре | 83061-21 |
| Наименование СИ | Делитель напряжения универсальный |
| Обозначение типа СИ | УДН-4 |
| Изготовитель | "Опытный завод всесоюзного электротехнического института имени В.И. Ленина" ("Опытный завод ВЭИ"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Делитель напряжения универсальный УДН-4 (далее - делитель) предназначен для масштабных преобразований напряжений переменного и постоянного тока, стандартизованных коммутационных и грозовых импульсов напряжения и передаче преобразованных сигналов приборам измерения.
Принцип действия делителей основан на методе емкостно-омического деления. Делители состоят из плеча высокого напряжения, электростатических экранов, плеча низкого напряжения и опоры.
Конструктивно плечо высокого напряжения делителя выполнено в виде двух колонн, состоящих из отдельных элементов, установленных друг на друга и соединенных между собой демпфирующими резисторами.
Элементами плеча высокого напряжения являются маслонаполненные конденсаторы и резисторы, помещенные в стеклопластиковые трубы с металлическими фланцами.
Элементы плеча низкого напряжения размещены в металлическом корпусе, который крепится к опоре делителя.
В делителе можно выбирать подходящий для работы коэффициент масштабного преобразования 2000 или 4000. Для переключения между коэффициентами масштабного преобразования у плеча низкого напряжения предусмотрен механический рычаг.
Опора делителя выполнена из металлического профиля, с колесами для облегчения перемещения делителя по испытательному полю при помощи электрического привода. Электростатические экраны выполнены многоэлементными полигонами.
В качестве дополнительных элементов, предназначенных для обеспечения устойчивости всей конструкции, используются диэлектрические растяжки, идущие от промежуточных электростатических экранов к основанию.
К делителю данного типа относится делитель с заводским № 47575.
В нижней части делителя имеется табличка с напечатанным на ней заводским номером в виде цифровых обозначений, однозначно его идентифицирующих.
Нанесение знака поверки на делитель не предусмотрено.

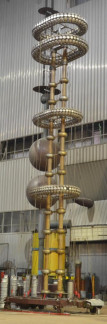

Общий вид делителя приведен на рисунке 1.
Рисунок 1 - Общий вид делителя напряжения универсального УДН-4
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразований напряжения переменного тока, кВ | от 50 до 1100 |
| Пределы допускаемой относительной погрешности преобразований напряжения переменного тока, % | ±1,5 |
| Диапазон частот переменного тока, Гц | от 15 до 2500 |
| Диапазон преобразований напряжения постоянного тока, кВ | от 50 до 1300 |
| Пределы допускаемой относительной погрешности преобразований напряжения постоянного тока, % | ±1 ,0 |
| Диапазон преобразований напряжения стандартизованных коммутационных импульсов, кВ | от 70 до 2200 |
| Пределы допускаемой относительной погрешности преобразований напряжения стандартизованных коммутационных импульсов, % | ±2,0 |
| Наименование характеристики | Значение |
| Диапазон преобразований напряжения стандартизованных грозовых импульсов, кВ | от 70 до 3500 |
| Пределы допускаемой относительной погрешности преобразований напряжения стандартизованных грозовых импульсов, % | ±2,0 |
| Номинальные значения коэффициентов масштабного преобразования | 2000 и 4000 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высота х ширина опоры х длинна опоры), мм | 15800 х 3700 х 2600 |
| Масса, кг | 3850 |
| Условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +30 от 10 до 80 от 84 до 106 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 20 7500 |
Нанесение знака утверждения типа на делитель не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Делитель напряжения универсальный УДН-4 | 1 шт. | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 206.1-120-2020 | 1 экз. |
приведены в разделе 2 документа УДН-4 РЭ «Делитель напряжения универсальный УДН-4. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к делителю напряжения универсальному УДН-4
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
