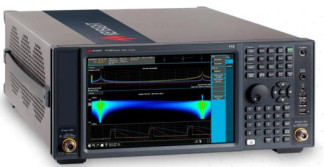

Приемники измерительные N9048B, 83062-21

Опция

Функциональное назначение

503

Частотный диапазон от 1 Гц до 3,6 ГГц

508

Частотный диапазон от 1 Гц до 8,4 ГГ ц

526

Частотный диапазон от 1 Гц до 26,5 ГГц

544

Частотный диапазон от 1 Гц до 44 ГГ ц

P03

Предусилитель от 100 кГц до 3,6 ГГц

P08

Предусилитель от 100 кГц до 8,4 ГГц

P26

Предусилитель от 100 кГц до 26,5 ГГц

Опция

Функциональное назначение

P44

Предусилитель от 100 кГц до 44 ГГ ц

PFR

Прецизионный опорный генератор 10 МГц

B25

Полоса анализа 25 МГц

В40

Полоса анализа 40 МГц

CNF

Соединитель N типа для входа 1

С35

Соединитель типа N заменен на соединитель 3,5 мм (только для опции 526) для входа 1, вход 2 с соединителем N-типа

EXM

Поддержка внешних смесителей

WF1

Широкополосный тракт ПЧ

CR3

Широкополосный выход ПЧ

SS1

Дополнительный съемный твердотельный накопитель

Опция

Функциональное назначение

YAS

Вывод видеосигнала экранного изображения на соединитель Analog Out на задней панели

N9048TDSB

Сканирование во временной области (требуется WF1)

N9048WT1B

Широкополосное сканирование во временной области, сканирование в реальном времени, базовые возможности

N9048WT2B

Широкополосное сканирование во временной области, сканирование в реальном времени, оптимальные возможности

N90484CKB

Многоканальный анализатор кратковременных помех (требуется WF1)

N90EMESCB

Управление внешним генератором

N9063EM0E

Измерительное приложение для анализа аналоговой модуляции

89600

Приложение для анализа векторных сигналов

Опция

Функциональное назначение

503

Частотный диапазон от 3 Гц до 3,6 ГГ ц

508

Частотный диапазон от 3 Гц до 8,4 ГГ ц

526

Частотный диапазон от 3 Гц до 26,5 ГГ ц

544

Частотный диапазон от 3 Гц до 44 ГГ ц

В25

Полоса анализа 25 МГц

В85

Полоса анализа 85 МГц

B1X

Полоса анализа 160 МГц (для N9038B)

ESC

Управление внешним источником

С35

Соединитель типа N заменен на соединитель 3,5 мм (только для опции 526) для входа 1, вход 2 с соединителем N-типа

SSD

Дополнительный съемный твердотельный накопитель

YAS

Вывод видеосигнала экранного изображения на соединитель Analog Out на задней панели

EXM

Поддержка внешних смесителей

RT1

Анализатор реального времени с полосой пропускания 85 МГц, базовые возможности

Опция

Функциональное назначение

TDS

Сканирование во временной области

N9063EM0D

Измерительное приложение для анализа аналоговой модуляции

N9068EM0D

Приложение для измерения фазового шума (для N9038A)

N9069EM0D

Приложение для измерения коэффициента шума (для N9038A)

89600

Приложение для анализа векторных сигналов (для N9038A)

Идентификационные данные (признаки)

Значение

Наименование ПО

ПО для ЭМС приемников

Идентификационное наименование ПО

EMI Receiver Instrument Software

Номер версии (идентификационный номер) ПО

Версия не ниже A.24.63

Цифровой индикатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления цифрового идентификатора ПО

-

Характеристика

Значение

N9038A, N9038B

N9048B

Частотный диапазон входа 1 (F1)

- опция 503

от 3 Гц до 3,6 ГГц

от 1 Гц до 3,6 ГГц

- опция 508

от 3 Гц до 8,4 ГГц

от 1 Гц до 8,4 ГГц

- опция 526

от 3 Гц до 26,5 ГГц

от 1 Гц до 26,5 ГГц

- опция 544

от 3 Гц до 44,0 ГГц

от 1 Гц до 44,0 ГГц

Частотный диапазон входа 2 (F2)

от 3 Гц до 1 ГГц

от 1 Гц до 1 ГГц

Пределы допускаемой относительной

погрешности воспроизведения частоты

опорного генератора (бог) за год:

Стандартная комплектация

±110-7

±110-6;

Опция PFR

-

±110-7

Температурная нестабильность (vt)

при температуре от 20 до 30 оС

Стандартная комплектация

±1,510-8

±210-6

Опция PFR

-

±1,510-8

Пределы допускаемой относительной

погрешности калибровки опорного

генератора (6k)

Стандартная комплектация

±410-8

±1,410-6

Опция PFR

-

±410-8

Пределы допускаемой относительной

±[СГ1)-5ог2)) + vt3) + 6k4)]

погрешности установки частоты

Пределы допускаемой абсолютной

погрешности измерений частоты (F), Г ц

±[F5)5cr + 0,0025 + 0,05ПП6) + 2 + 0,5ПО7)/(КТ8)-1)]

Характеристика

Значение

N9038A, N9038B

N9048B

Номинальные значения полос

пропускания на уровне минус 3 дБ, МГц

от 1 Гц до 3 МГц с шагом 10 % от

номинала частоты

4; 5; 6; 8

Номинальные значения полос

0,01; 0,1; 0,2; 1; 9; 10; 100; 120; 1103

пропускания на уровне минус 6 дБ, кГц

Тип фильтров предварительной

селекции в диапазоне частот

до 150 кГц включ.

фиксированный ФНЧ9)

-

св. 150 кГц до 1 МГц включ.

фиксированный полосовой фильтр

-

св. 1 до 2 МГц включ.

фиксированный полосовой фильтр

-

св. 2 до 5 МГц включ.

фиксированный полосовой фильтр

-

св. 5 до 8 МГц включ.

фиксированный полосовой фильтр

-

св. 8 до 11 МГц включ.

фиксированный полосовой фильтр

-

св. 11 до 14 МГц включ.

фиксированный полосовой фильтр

-

св. 14 до 17 МГц включ.

фиксированный полосовой фильтр

-

св. 17 до 20 МГц включ.

фиксированный полосовой фильтр

-

св. 20 до 24 МГц включ.

фиксированный полосовой фильтр

-

св. 24 до 30 МГц включ.

перестраиваемый полосовой фильтр

-

св. 30 до 70 МГц включ.

перестраиваемый полосовой фильтр

-

св. 70 до 150 МГц включ.

перестраиваемый полосовой фильтр

-

св. 150 до 300 МГц включ.

перестраиваемый полосовой фильтр

-

св. 300 до 600 МГц включ.

перестраиваемый полосовой фильтр

-

св. 600 до 1000 МГц включ.

перестраиваемый полосовой фильтр

-

св. 1000 до 2000 МГц включ.

фиксированный ФВЧ10)

-

св. 2000 до 3600 МГц включ.

-

Характеристика

Значение

N9038A, N9038B

N9048B

от 1 Гц до 150 кГц включ.

-

фиксированный ФНЧ

св. 150 кГц до 30 МГц включ.

-

фиксированный полосовой фильтр

св. 30 до 52 МГц включ.

-

фиксированный полосовой фильтр

св. 52 до 75 МГц включ.

-

фиксированный полосовой фильтр

св. 75 до 120 МГц включ.

-

фиксированный полосовой фильтр

св. 120 до 165 МГц включ.

-

фиксированный полосовой фильтр

св. 165 до 210 МГц включ.

-

фиксированный полосовой фильтр

св. 210 до 255 МГц включ.

-

фиксированный полосовой фильтр

св. 255 до 300 МГц включ.

-

фиксированный полосовой фильтр

св. 300 до 475 МГц включ.

-

фиксированный полосовой фильтр

св. 475 до 650 МГц включ.

-

фиксированный полосовой фильтр

св. 650 до 825 МГц включ.

-

фиксированный полосовой фильтр

св. 825 до 1000 МГц включ.

-

фиксированный полосовой фильтр

св. 1000 до 1700 МГц включ.

-

фиксированный ФВЧ

св. 1700 до 2900 МГц включ.

-

фиксированный ФВЧ

св. 2900 до 3600 МГц

-

фиксированный ФВЧ

Пределы допускаемой абсолютной

погрешности измерений мощности при

переключении полос пропускания

относительно полосы пропускания

30 кГц, дБ

- от 1 Гц до 1,5 МГц

±0,05

±0,05

- от 1,6 до 3,0 МГц

±0,10

±0,10

- 4, 5, 6, 8 МГц

±1,00

±1,00

Типы детекторов

Максимальный пиковый, минимальный

Максимальный пиковый, минимальный

пиковый, среднеквадратический, детектор

пиковый, среднеквадратический, детектор

усреднения, детектор выборки, квазипиковый,

усреднения, детектор выборки, квазипиковый,

EMI-avg, RMS-avg

EMI-avg, RMS-avg

Характеристика

Значение

N9038A, N9038B

N9048B

Постоянная времени заряда

квазипикового детектора в полосе

частот, мс

(в соответствии с ГОСТ CISPR 16-1-1-

2016)

от 9 до 150 кГц включ.

45

45

св. 0,15 до 30,00 МГц включ.

1

1

св. 30 до 1000 МГц

1

1

Постоянная времени разряда

квазипикового детектора в полосе

частот, мс

(в соответствии с ГОСТ CISPR 16-1-1-

2016)

от 9 до 150 кГц включ.

500

500

св. 0,15 до 30,00 МГц включ.

160

160

св. 30 до 1000 МГц

550

550

Диапазон ослаблений входного

аттенюатора с шагом 2 дБ, дБ

от 0 до 70

от 0 до 70

Пределы допускаемой абсолютной

погрешности измерений мощности при

переключении входного аттенюатора

±0,2

±0,2

относительно ослабления 10 дБ на

частоте 50 МГц, дБ

Характеристика

Значение

N9038A, N9038B

N9048B

Мощность собственных шумов (P^) при

Опции 503, 508, 526

Опция 544

Опции 503, 508, 526

Опция 544

ослаблении входного аттенюатора 0 дБ,

при температуре окружающего воздуха

от 20 до 30 °С, дБм11)

Преселектор выключен, предусилитель

выключен

20 Гц

-97

100 Гц

-106

-

-

1 кГц

-118

-

-

9 кГц

-119

-

-

100 кГц

-131

-

-

1 МГц

-150

-

-

от 10 МГц до 2,1 ГГц включ.

-150

св. 2,1 до 3,6 ГГц включ.

-148

св. 3,5 до 8,4 ГГц включ.

-148

св. 3,5 до 8,4 ГГц включ. (опция 544)

-145

св. 8,3 до 13,6 ГГц включ.

-147

св. 8,3 до 13,6 ГГц включ. (опция 544)

-147

св. 13,5 до 17,1 ГГц включ.

-141

св. 17,0 до 20,0 ГГц включ.

-142

св. 20,0 до 26,5 ГГц включ.

-135

св. 26,4 до 34,5 ГГц включ.

-141

св. 34,4 до 44,0 ГГц включ.

-135

-

-

Характеристика

Значение

N9038A, N9038B

N9048B

Опции 503, 508, 526

Опция 544

Опции 503, 508, 526

Опция 544

20 Гц

-120

-115

100 Гц

-125

-125

1 кГц

-130

-130

от 9 до 150 кГц включ.

-142

-142

св. 150 кГц до 1 МГц включ.

-153

-153

св. 1 МГц до 1 ГГц включ.

-154

-154

св. 1 до 2,5 ГГц включ.

-151

-151

св. 2,5 до 3,6 ГГц включ.

-148

-148

св. 3,5 до 8,4 ГГц включ.

-153

-149

св. 8,3 до 13,6 ГГц включ.

-152

-150

св. 13,5 до 18 ГГц включ.

-150

-147

св. 18,0 до 25,0 ГГц включ.

-146

-144

св. 25,0 до 26,5 ГГц включ.

-143

-142

св. 26,4 до 34,5 ГГц включ.

-142

св. 34,4 до 40,0 ГГц включ.

-137

св. 40,0 до 42,0 ГГц включ.

-135

св. 42,0 до 44,0 ГГц включ.

-

-133

Характеристика

Значение

N9038A, N9038B

N9048B

Преселектор выключен,

Опции 503, 508, 526

Опция 544

Опции 503, 508, 526

Опция 544

предусилитель включен

100 кГц

-144

-

-

1 МГц

-162

-

-

от 10 МГц до 2,1 ГГц включ.

-163

-

-

св. 2,1 до 3,6 ГГц включ.

-161

-

-

св. 3,5 до 8,4 ГГц включ.

-164

-

-

св. 3,5 до 8,4 ГГц включ. (опция 544)

-161

-

-

св. 8,3 до 13,6 ГГц включ.

-162

-

-

св. 8,3 до 13,6 ГГц включ. (опция 544)

-161

-

-

св. 13,5 до 17,1 ГГц включ.

-160

-

-

св. 17,0 до 20,0 ГГц включ.

-158

-

-

св. 20,0 до 26,5 ГГц включ.

-155

-

-

св. 26,4 до 34,5 ГГц включ.

-156

-

-

св. 34,4 до 44,0 ГГц включ.

-150

-

-

Характеристика

Значение

N9038A, N9038B

N9048B

Пределы допускаемой абсолютной

Опции 503, 508, 526

Опция 544

погрешности измерений мощности на опорной частоте 50 МГц (внутренний аттенюатор 10 дБ, значения входного сигнала от минус 10 до минус 50 дБм, значение ширины полосы пропускания менее либо равно 1 МГц, рабочая температура от 20 до 30 С, дБ - Вход 1

±0,33

±0,3

±0,3

- для диапазона частот F1

±[0,33 + Лачх (F1)]

±[0,3 + Лачх (F1)]

±[0,3 + Лачх (F1)]

- Вход 2

±0,36

±0,35

±0,35

- для диапазона частот F2

±[0,36 + Лачх (F2)]

±[0,35 + Лачх (F2)]

±[0,35 + Лачх (F2)]

Характеристика

Значение

N9038A, N9038B

N9048B

Неравномерность амплитудно-

Опции 503,508,526

Опции 544

Опции 503, 508, 526

Опция 544

частотной характеристики [Лачх (F)]

относительно опорной частоты 50 МГц,

на частотах, дБ

Предусилитель и преселектор

выключены, ослабление 10 дБ

от 20 Гц до 10 МГц включ.

±0,60

±0,60

-

-

св. 10 МГц до 3,6 ГГц включ.

±0,65

±0,65

-

-

св. 3,5 до 5,2 ГГц включ.

±1,50

±1,60

-

-

св. 5,2 до 17,1 ГГц включ.

±1,50

±1,50

-

-

св. 17,0 до 18,0 ГГц включ.

±1,50

±1,70

-

-

св. 18,0 до 26,5 ГГц включ.

±1,70

±1,70

-

-

св. 26,4 до 34,5 ГГц включ.

-

±2,50

-

-

св. 34,4 до 44,0 ГГц включ.

-

±3,20

-

-

предусилитель включен, преселектор

выключен, ослабление 0 дБ

от 100 кГц до 3,6 ГГц включ.

±0,75

±0,75

-

-

св. 3,5 до 5,2 ГГц включ.

±1,85

±2,20

-

-

св. 5,2 до 8,4 ГГц включ.

±1,85

±1,85

-

-

св. 8,3 до 13,6 ГГц включ.

±1,95

±1,95

-

-

св. 13,5 до 17,1 ГГц включ.

±1,80

±1,80

-

-

св. 17,0 до 18,0 ГГц включ.

±2,00

±2,85

-

-

св. 18,0 до 22,0 ГГц включ.

±2,85

±2,85

-

-

св. 22,0 до 26,5 ГГц включ.

±2,60

±2,60

-

-

св. 26,4 до 34,5 ГГц включ.

-

±3,00

-

-

св. 34,4 до 44,0 ГГц включ.

-

±4,10

-

-

Характеристика

Значение

N9038A, N9038B

N9048B

Предусилитель выключен, преселектор

Опции 503,508,526

Опции 544

Опции 503, 508, 526

Опция 544

включен, ослабление 10 дБ

от 20 Гц до 1 ГГц включ.

±0,65

±0,65

-

-

св. 1 до 3,6 ГГц включ.

±0,85

±0,85

-

-

св. 3,5 до 5,2 ГГц включ.

±1,50

±1,60

-

-

св. 5,2 до 17,1 ГГц включ.

±1,50

±1,50

-

-

св. 17,0 до 18,0 ГГц включ.

±1,50

±1,70

-

-

св. 18,0 до 26,5 ГГц включ.

±1,70

±1,70

-

-

св. 26,4 до 34,5 ГГц включ.

-

±2,50

-

-

св. 34,4 до 44,0 ГГц включ.

-

±3,20

-

-

Предусилитель и преселектор

включены, ослабление 0 дБ

от 1 кГц до 30 МГц включ.

±0,80

±0,80

-

-

св. 30 до 300 МГц включ.

±0,70

±0,70

-

-

св. 300 МГц до 1 ГГц включ.

±0,65

±0,65

-

-

св. 1 до 2,75 ГГц включ.

±0,95

±0,95

-

-

св. 2,75 до 3,6 ГГц включ.

±1,15

±1,15

-

-

св. 3,5 до 5,2 ГГц включ.

±1,85

±2,20

-

-

св. 5,2 до 8,4 ГГц включ.

±1,85

±1,85

-

-

св. 8,3 до 13,6 ГГц включ.

±1,95

±1,95

-

-

св. 13,5 до 17,1 ГГц включ.

±1,80

±1,80

-

-

св. 17,0 до 18,0 ГГц включ.

±2,00

±2,85

-

-

св. 18,0 до 22,0 ГГц включ.

±2,85

±2,85

-

-

св. 22,0 до 26,5 ГГц включ.

±2,60

±2,60

-

-

св. 26,4 до 34,5 ГГц включ.

-

±3,00

-

-

св. 34,4 до 44,0 ГГц включ.

-

±4,10

-

-

Характеристика

Значение

N9038A, N9038B

N9048B

Преселектор выключен, предусилитель

Опции 503, 508, 526

Опция 544

выключен, аттенюатор 10 дБ от 1 Гц до 9 кГц включ.

-

±0,45

±0,45

±0,40

±0,60

±1,00

±1,00

±1,20

±1,40

±0,45

±0,45

±0,40

±0,60

±1,50

±1,00

±1,20

±1,20

±1,80

±2,30

±2,60

св. 9 кГц до 10 МГц включ.

-

св. 10 МГц до 1 ГГц включ.

-

св. 1 до 3,6 ГГц включ.

-

св. 3,5 до 5,2 ГГц включ.

-

св. 5,2 до 17,1 ГГц включ.

-

св. 17,0 до 22,0 ГГц включ.

-

св. 22,0 до 26,5 ГГц включ.

-

св. 26,4 до 34,5 ГГц включ.

-

св. 34,4 до 40,0 ГГц включ.

-

св. 40,0 до 44,0 ГГц включ.

-

Преселектор включен, предусилитель

выключен, аттенюатор 10 дБ от 1 Гц до 9 кГц включ.

_

±0,50

±0,60

±0,50

±0,60

±1,00

±1,00

±1,20

±1,40

±0,50

±0,60

±0,50

±0,60

±1,50

±1,00

±1,20

±1,20

±1,80

±2,30

±2,60

св. 9 кГц до 10 МГц включ.

-

св. 10 МГц до 1 ГГц включ.

-

св. 1 до 3,6 ГГц включ.

-

св. 3,5 до 5,2 ГГц включ.

-

св. 5,2 до 17,1 ГГц включ.

-

св. 17,0 до 22 ГГц включ.

-

св. 22,0 до 26,5 ГГц включ.

-

св. 26,4 до 34,5 ГГц включ.

-

св. 34,4 до 40,0 ГГц включ.

-

св. 40,0 до 44,0 ГГц включ.

-

Характеристика

Значение

N9038A, N9038B, N9048B

Импульсная характеристика измерительных приемников с квазипиковым детектором в полосе частот от 9 кГц до 1000 МГц (в соответствии с 4.4.2 ГОСТ CISPR 161-1 -2016), в полосе частот в зависимости от частоты повторения импульсов, дБ

Частота

повторения,

Гц

Значения импульсной характеристики и ее допустимые отклонения

от 9 до 150 кГц включ.

св. 0,15 до 30 МГц включ.

св. 30 до 300 МГц включ.

св. 300 до 1000 МГц

100

-4,0±1,0

опорное значение

опорное значение

опорное значение

60

-3,0±1,0

-

-

-

25

опорное

значение

-

-

-

20

-

6,5±1,0

9,0±1,0

9,0±1,0

10

4,0±1,0

10,0±1,5

14,0±1,5

14,0±1,5

5

7,5±1,0

-

-

-

2

13,0±2,0

20,5±2,0

26,0±2,0

-

1

17,0±2,0

22,5±2,0

28,5±2,0

-

одиночный

импульс

19,0±2,0

23,5±2,0

31,5±2,0

-

Отношение показаний приемников с детекторами пикового и квазипикового значений (в соответствии с ГОСТ CISPR 16-1-1-2016)

Полоса частот, кГц

Площадь

импульса,

мВс

Ширина

импульсной полосы пропускания, Гц

Отношение показаний детекторов пикового и квазипикового значений, дБ, для частот повторения импульсов

25 Гц

100 Гц

от 9 до 150 включ.

6,67-10'3

0,21103

6,1

-

св. 150 - 3-104 включ.

0,148'10'3

9,45-103

-

6,6

св. 30 до 1-106

0,01110-3

126103

-

12,0

Характеристика

Значение

N9038A, N9038B, N9048B

Отношение показаний приемников с детекторами квазипикового и среднего значений, дБ, для частот повторения импульсов (в соответствии с ГОСТ CISPR 16-1-1-2016)

Полоса частот, кГц

Отношение показаний приемников с детекторами квазипикового и среднего значений, дБ, для частот повторения импульсов

25 Гц

100 Гц

500 Гц

1000 Гц

5000 Гц

от 9 до 150 включ.

12,4

-

-

-

-

св. 150 - 3104 включ.

-

-

22,9

-

-

св. 30 до 1'106

-

-

-

-

26,3

Отношение показаний приемников с квазипиковым детектором и детектором среднеквадратических значений, дБ (в соответствии с ГОСТ CISPR 16-1-12016)

Полоса частот, кГц

Частота повторения импульсов, Гц

Отношение показаний приемников с квазипиковым детектором и детектором среднеквадратических значений, дБ

от 9 до 150 включ.

25

4,2

св. 150 - 3'104 включ.

100

14,3

св. 30 до 1'106

100

20,1

Характеристика

Значение

N9038A, N9038B, N9048B

Импульсная характеристика приемников с детектором среднеквадратических значений в полосе частот от 9 кГц до 18 ГГц (в соответствии с ГОСТ CISPR 16-1-1-2016)

Частота повторения импульсов, Гц

Относительный эквивалентный уровень импульса, дБ

от 9 до 150 кГц включ.

св. 0,15 до 30 МГц включ.

св. 30 - 1000 МГц включ.

св. 1 до 18 ГГц

100 000

-

-

-

-20±2,0

10 000

-

-

-20±2,0

-10±1,0

1000

-

-10±1,0

-10±1,0

опорный уровень

100

-6±0,6

опорный уровень

опорный уровень

-10±1,0

25

опорный

уровень

6±0,6

6±0,6

-

20

1±0,7

7±0,7

7±0,7

-

10

4±1,0

10±1,0

10±2,0

-

2

11±1,7

17±1,7

-

-

1

14±2,0

20±2,0

-

-

КСВН входа в диапазоне частот, не более (в соответствии с ГОСТ CISPR 16-1-1-2016)

от 9 кГц до 1 ГГц включ. затухание по ВЧ13) 0 дБ затухание по ВЧ >10 дБ св. 1 до 18 ГГц затухание по ВЧ 0 дБ затухание по ВЧ >10 дБ

2,0

1,2

3.0

2.0

Характеристика

Значение

N9038A, N9038B

N9048B

Уровень фазовых шумов для

центральной частоты 1 ГГ ц (при

отстройке от частоты) при температуре

окружающего воздуха от 20 до 30 °С,

дБн/Г ц14)

100 Гц

-91

-91

1 кГц

-

-109

10 кГц

-113

-113

100 кГц

-116

-116

1 МГц

-135

-134

Коэффициент ослабления на

промежуточной частоте, дБ

относительно несущей, не хуже

74

(в соответствии с ГОСТ CISPR 16-1-1-

2016)

Коэффициент ослабления на частоте

зеркального канала, дБ относительно

70

несущей, не хуже

(в соответствии с ГОСТ CISPR 16-1-1-

2016)

Ослабление других паразитных каналов,

дБ относительно несущей, не хуже (в

68

соответствии с ГОСТ CISPR 16-1-1-

2016)

Характеристика

Значение

N9038A, N9038B

N9048B

Гармонические искажения, выраженные

Опции 503, 508, 526

Опция 544

в виде точки пересечения второго

порядка при значении уровня входной

мощности минус 9 дБм и значении

ослабления входного аттенюатора 6 дБ,

дБм

Предусилитель выключен, преселектор

выключен

от 10 МГц до 1.0 ГГц включ.

45

св. 1,0 до 1,8 ГГц включ.

41

св. 1,8 до 6,8 ГГц включ.

65

св. 1,8 до 3 ГГц (опция 544) включ.

58

св. 3 до 6,8 ГГц (опция 544) включ.

60

св. 6,8 до 11,0 ГГц включ.

55

св. 11,0 до 13,25 ГГц включ.

50

св. 13,2 до 22,0 ГГц (опция 544)

44

Характеристика

Значение

N9038A, N9038B

N9048B

Предусилитель выключен, преселектор

Опции 503, 508, 526

Опция 544

включен

от 10 до 30 МГц включ.

47

-

-

св. 30 до 500 МГц включ.

57

-

-

св. 500 МГц до 1 ГГц включ.

45

-

-

св. 1 до 1,6 ГГц включ.

58

-

-

св. 1,6 до 1,8 ГГц включ.

46

-

-

св. 1,8 до 6,8 ГГц включ.

65

-

-

св. 1,8 до 3 ГГц (опция 544) включ.

58

-

-

св. 3 до 6,8 ГГц (опция 544) включ.

60

-

-

св. 6,8 до 11 ГГц включ.

55

-

-

св. 11 до 13,25 ГГц включ.

50

-

-

св. 13,2 до 22 ГГц (опция 544) включ.

44

Преселектор выключен,

предусилитель выключен

от 10 до 500 МГц включ.

-

54

53

св. 500,0 МГц до 1,8 ГГц включ.

-

45

44

св. 1,8 до 4,0 ГГц включ.

-

60

58

св. 4 до 11 ГГц включ.

-

65

62

св. 11 до 13,25 ГГц включ.

-

65

65

св. 13,2 до 17,25 ГГц включ.

-

-

63

св. 17,2 до 22,0 ГГц включ.

-

-

54

Характеристика

Значение

N9038A, N9038B

N9048B

Преселектор включен,

Опции 503, 508, 526

Опция 544

предусилитель выключен

от 10 до 30 МГц включ.

-

45

45

св. 30 до 500 МГц включ.

-

54

54

св. 500 МГц до 1ГГц включ.

-

70

70

св. 1 до 1,6 ГГц включ.

-

62

62

св. 1,6 до 1,8 ГГц включ.

-

70

70

св. 1,8 до 4 ГГц включ.

-

60

58

св. 4 до 11 ГГц включ.

-

65

62

св. 11 до 13,25 ГГц включ.

-

65

65

св. 13,2 до 17,25 ГГц включ.

-

-

63

св. 17,2 до 22 ГГц включ.

-

-

54

Характеристика

Значение

N9038A, N9038B

N9048B

Интермодуляционные искажения

Опции 503, 508, 526

Опция 544

третьего порядка при двух сигналах

минус 14 дБм и разнесением сигналов

более 5-кратной ширины полосы

фильтра ПЧ, аттенюатор 4 дБ, дБм

Предусилитель выключен, преселектор

выключен

от 10 до 100 МГц включ.

12

св. 100 до 400 МГц включ.

15

св. 400 МГц до 1,7 ГГц включ.

16

св. 1,7 до 3,6 ГГц включ.

16

св. 3,5 до 8,4 ГГц включ.

15

св. 8,3 до 13,6 ГГц включ.

15

св. 13,5 до 26,5 ГГц включ.

10

св. 26,4 до 44 ГГц включ.

10

Предусилитель выключен, преселектор

включен

от 10 до 30 МГц включ.

12 0

-

-

св. 30 МГц до 1 ГГц включ.

12,0

12,5

-

-

св. 1 до 1,5 ГГц включ.

12,5

-

-

св. 1 ,5 до 3,6 ГГц включ.

14,5

-

-

св. 3,5 до 8,4 ГГц включ.

15

15

-

-

св. 8,3 до 13,6 ГГц включ.

15

15

-

-

св. 13,5 до 26,5 ГГц включ.

10

10

-

-

св. 26,4 до 44 ГГц (опция 544) включ.

10

-

-

Характеристика

Значение

N9038A, N9038B

N9048B

Предусилитель включен, преселектор

Опции 503, 508, 526

Опция 544

включен

от 10 до 30 МГц включ.

-9

св. 30 МГц до 1 ГГц включ.

-9

св. 1 до 2 ГГц включ.

-4

св. 2 до 3,6 ГГц включ.

-6

Преселектор выключен,

предусилитель выключен

от 10 до 100 МГц включ.

-

12

12

св. 100 до 400 МГц включ.

-

15

12

св. 400 МГц до 3,6 ГГц включ.

-

17

17

св. 3,5 до 8,4 ГГц включ.

-

15

15

св. 8,3 до 13,6 ГГц включ.

-

16

16

св. 13,5 до 26,5 ГГц включ.

-

12

9

св. 26,4 до 34,5 ГГц включ.

-

11

св. 34,4 до 44 ГГц включ.

-

6

Характеристика

Значение

N9038A, N9038B

N9048B

Преселектор включен, предусилитель выключен от 10 до 30 МГц включ. св. 30 до 100 МГц включ. св. 100 МГц до 1 ГГц включ. св. 1 до 1,5 ГГц включ. св. 1,5 до 3,6 ГГц включ. св. 3,5 до 8,4 ГГц включ. св. 8,3 до 13,6 ГГц включ. св. 13,5 до 26,5 ГГц включ. св. 26,4 до 34,5 ГГц включ. св. 34,4 до 44 ГГц включ.

-

Опции 503, 508, 526

Опция 544

16.5

13.5

15

16 17

15

16 12

16.5

12.5

14.5 16 17

15

16 9 11 6

1) T - период времени от момента последней регулировки (целое количество лет);

2) 5ог - относительной погрешности воспроизведения частоты опорного генератора за год;

3) Vt - температурная нестабильность;

4) 5k - пределы допускаемой относительной погрешности калибровки опорного генератора;

5) F - измеренное значение частоты, Гц;

6) 1111 - значение полосы пропускания, Гц;

7) ПО - значение полосы обзора, Г ц;

8) КТ - количество точек ПО;

9) ФНЧ - фильтр низких частот;

10) ФВЧ - фильтр высоких частот;

11) дБм - дБ относительно 1 мВт;

12) МШУ - малошумящий усилитель;

13) ВЧ - высокая частота;

14) дБн/Гц - дБ относительно мощности сигнала несущей частоты в полосе 1 Гц.

Характеристика

N9038A, N9038B

N9048B

Габаритные размеры (длина х ширина х высота), мм, не более

535 х 431 х 177

556 х 426 х 177

Масса (без опций), кг, не более

24

24

Напряжение питания от сети переменного

тока, В:

частотой 50 Гц

от 220 до 240

от 220 до 240

Потребляемая мощность, ВА, не более

450

630

Условия применения:

температура окружающего воздуха, °С

от 15 до 35

от 15 до 35

относительная влажность воздуха, %

от 30 до 80

от 30 до 80

атмосферное давление, кПа

от 84 до 106

от 84 до 106

Наименование

Обозначение

Количество

Приемник измерительный

N9048B, N9038A, N9038B

1 *

1 шт.

Комплект эксплуатационной документации

-

1 шт.

Методика поверки

651-20-75 МП

1 шт.

* - по заказу
