Главная Госреестр СИ Измерители модуляции СК3-50/2

Измерители модуляции СК3-50/2, 83069-21

Измерители модуляции СК3-50/2 (далее - измерители модуляции, приборы) предназначены для измерений параметров амплитудной модуляции (далее - АМ), частотной модуляции (далее - ЧМ) и фазовой модуляции (далее - ФМ):

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	83069-21
Наименование СИ	Измерители модуляции
Обозначение типа СИ	СК3-50/2
Изготовитель	ООО "НПП "Радио, приборы и связь", г. Нижний Новгород
Год регистрации	2021
Срок свидетельства	20.09.2026
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

- пикового и среднего квадратического значений коэффициента АМ;

- пикового и среднего квадратического значений девиации частоты;

- пикового и среднего квадратического значений индекса ФМ;

- уровней напряжения и мощности входного сигнала;

- несущей частоты входного сигнала и частоты модулирующего сигнала;

- коэффициента гармоник модулирующего сигнала.

Описание

Принцип действия измерителей модуляции основан на детектировании модулированных сигналов с помощью линейных АМ, ЧМ и ФМ детекторов и последующей аналогоцифровой обработки демодулированных сигналов. Приборы построены по принципу трехканального приемника, имеющего канал измерения уровня входного сигнала, канал измерения частоты входного сигнала и канал измерения параметров модуляции. Входной сигнал поступает одновременно на входы трех каналов. По информации с измерителя уровня входного сигнала и частотомера производится автоматическая или ручная настройка приемника на частоту и уровень измеряемого сигнала. Измеритель модуляции в диапазоне частот от 4 до 3000 МГц работает как супергетеродинный приемник с преобразованием сигнала на промежуточные частоты 1 или 2 МГц. В диапазоне частот от 3000 до 18000 МГц частота входного сигнала предварительно делится восемь раз широкополосным делителем частоты. В диапазоне частот от 0,01 до 4 МГц используется апериодическое преобразование. Сигнал промежуточной частоты или с апериодического входа демодулируется с помощью линейных АМ, ЧМ и ФМ детекторов, фильтруется, масштабируется по уровню, детектируется пиковым и среднеквадратическим детекторами. На выходе детекторов сигналы измеряются аналогоцифровым преобразователем и информация о результатах измерений через контроллер выводится на дисплей.

Конструктивно измерители модуляции выполнены в металлическом корпусе настольного типа. На лицевой панели приборов размещены органы управления, подключения и цветной дисплей. Управление приборами осуществляется встроенным контроллером.

Для дистанционного управления измерителем модуляции имеются встроенные интерфейсы USB, RS-232 и LAN, расположенные на задней панели.

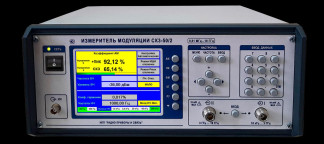

Общий вид измерителей модуляции и место нанесения знака утверждения типа приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводского номера и даты выпуска представлены на рисунке 2.

Программное обеспечение

Программное обеспечение (далее - ПО) измерителей модуляции имеет структуру с разделением на метрологически значимую и метрологически незначимую части.

В приборах имеется защита ПО контроллера от преднамеренного и непреднамеренного изменения:

- без нарушения целостности конструкции прибора и заводских пломб невозможно удаление/замена контроллера или замена встроенного ПО;

- доступ к калибровочным и регулировочным коэффициентам со стороны интерфейсов защищен паролем.

Конструкция измерителей модуляции исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические характеристики нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SK3-50_2
Номер версии (идентификационный номер) ПО	не ниже 1.0
Цифровой идентификатор ПО	-

Технические характеристики

Таблица 2 - Метрологические характеристики прибора

Наименование характеристики	Значение
Диапазон несущих частот сигнала по входу «^) I», МГц в режиме АМ в режиме ЧМ в режиме ФМ	от 0,01 до 3000 от 0,1 до 3000 от 1 до 3000
Диапазон несущих частот сигнала по входу <^©П » в режимах ЧМ и ФМ, МГц	от 3000 до 18000
Уровень входного сигнала при измерении модуляционных параметров по входу «^) I», дБм (В) 1) в диапазоне частот от 0,01 до 1000 МГ ц в диапазоне частот св. 1000 до 3000 МГ ц	от -13 до +19 (от 0,05 до 2) от -7 до +19 (от 0,1 до 2)
Уровень входного сигнала при измерении модуляционных параметров по входу «^) II», дБм (мВт) 1)	от -3 (0,5) до 10 (10)
Диапазоны модулирующих частот в режиме ЧМ	приведены в таблице 3
Пределы измерений пиковых и средних квадратических значений (далее - СКЗ) девиации частоты	приведены в таблице 4
Пределы допускаемой абсолютной погрешности Дп измерений пиковых значений девиации частоты 2)	±(Ап'Д/п + 3 • Д/Ш) 3)
Пределы допускаемой абсолютной погрешности Дск измерений СКЗ девиации частоты 2)	±(АскД/ск + Д/ш) 4-*
СКЗ частотного шума и фона, вносимые трактом прибора, Г ц	приведены в таблице 7
Коэффициент гармоник ЧМ сигналов, вносимый трактом измерителя прибора	приведены в таблице 8
Диапазоны модулирующих частот в режиме АМ	приведены в таблице 9
Диапазон измерений коэффициента АМ, % пиковые значения СКЗ	от 1 до 100 от 0,02 до 50
Пределы допускаемой абсолютной погрешности ДМп измерений пиковых значений коэффициента АМ 2)	±(Вп 'Мп + 3 • ДМш) 5)
Пределы допускаемой абсолютной погрешности ДМск измерений СКЗ коэффициента АМ 2)	±(ВскМск + ДМш) 6)
СКЗ амплитудного шума и фона, вносимые трактом прибора, %	приведены в таблице 12

Наименование характеристики	Значение
Коэффициент гармоник огибающей АМ сигналов, вносимый трактом прибора	приведены в таблице 13
Диапазон модулирующих частот, диапазон измерений пиковых и СКЗ индекса фазовой модуляции	приведены в таблице 14
Пределы допускаемой абсолютной погрешности Афп измерений пиковых значений индекса ФМ 2)	±(0,02- фп + 3-фш) 7)
Пределы допускаемой абсолютной погрешности измерений Афс СКЗ индекса ФМ 2)	±(0,03- фс + фш) 8)
СКЗ фазового шума и фона, вносимые трактом прибора, рад	приведены в таблице 15
Диапазон измерений частоты входного сигнала встроенным частотомером, МГц	от 0,01 до 18000
Пределы допускаемой абсолютной погрешности А/ измерений частоты входного сигнала, Гц 2)	±(5 10-6/+1) 9)
Диапазон измерений уровня входного сигнала по входу «^) I» в диапазоне частот, дБм (В) 1) от 0,01 до 1500 МГц св. 1500 до 3000 МГц	от -15 (0,04) до +19 (2) от -10 (0,1) до +19 (2)
Пределы допускаемой абсолютной погрешности измерений уровня сигнала по входу «^) I» в диапазоне частот, дБ от 0,01 до 1500 МГц св. 1500 до 3000 МГц	±1 ±2
Пределы допускаемой абсолютной погрешности AF измерений частоты модулирующего сигнала, Гц	±(110'4 F + 0,1) 10)
Диапазон частот при измерении коэффициента гармоник модулирующего сигнала, кГц	от 0,02 до 60
Диапазон измерений коэффициента гармоник модулирующего сигнала, %	от 0,03 до 30
Пределы допускаемой абсолютной погрешности измерений ДКг коэффициента гармоник модулирующего сигнала, % 2)	±(0,1Кг + 0,03) 11)
Пределы допускаемых погрешностей измерений в рабочих условиях эксплуатации: пикового и СКЗ девиации частоты, пикового и СКЗ коэффициента АМ, пикового и СКЗ индекса ФМ, частоты входного сигнала не более	2,0-Д 12)
1) где дБм - дБ относительно 1 мВт. 2) Пределы допускаемых погрешностей измерений нормированы в нормальных условиях эксплуатации 3) где Ап - множитель, значения которого приведены в таблице 5; А/п - измеряемое значение девиации частоты, Гц; А/Ш - СКЗ частотного шума и фона, значения которого приведены в таблице 7. 4) где Аск - множитель, значения которого приведены в таблице 6; А/ск - измеряемое СКЗ девиации частоты, Гц; А/Ш - СКЗ частотного шума и фона, значения которого приведены в таблице 7.

5) где Вп - множитель, значения которого приведены в таблице 10; Мп - измеряемое пиковое значение коэффициента АМ, %; ДМш - СКЗ амплитудного шума и фона, значения которого приведены в таблице 12.

6) где ВСк - множитель, значения которого приведены в таблице 11; Мск - измеряемое СКЗ коэффициента АМ, %; ДМш - СКЗ амплитудного шума и фона, значения которого приведены в таблице 12.

7) где фп - измеряемое пиковое значение индекса ФМ, рад; фш - фазовый шум и фон в тракте прибора, рад, значения которого приведены в таблице 15.

8) где фс - измеряемое СКЗ индекса ФМ, рад; фш - значение фазового шума и фона в тракте прибора, рад.

9) где f - частота входного сигнала, Гц.

10) где F - частота модулирующего сигнала, Гц.

11) где Кг - коэффициент гармоник модулирующего сигнала, %.

12) где Д - пределы допускаемой абсолютной погрешности в нормальных условиях эксплуатации: пикового и СКЗ девиации частоты, пикового и СКЗ коэффициента АМ, пикового и СКЗ

индекса ФМ, частоты входного сигнала._

Таблица 3 - Диапазоны модулирующих частот в режиме ЧМ

Диапазон несущих частот, МГц	Диапазон модулирующих частот, кГц
Диапазон несущих частот, МГц	пиковое значение	СКЗ	полоса фильтра НЧ, кГц
от 0,1 до 0,2 включ.	от 0,02 до 2	от 0,02 до 2	0,02 - 3,4
св. 0,2 до 1 включ.	от 0,02 до 10	от 0,02 до 10	0,02 - 20
св. 1 до 4 включ.	от 0,02 до 20	от 0,02 до 20	0,02 - 60
св. 4 до 10 включ.	от 0,02 до 60	от 0,02 до 60	0,02 - 200
св. 10 до 18000	от 0,02 до 60	от 0,02 до 200	0,02 - 200

Таблица 4 - П	ределы измерений пиковых и СКЗ девиации частоты
Вход прибора	Диапазон несущих частот, МГц	Пределы измерений пиковых значений девиации частоты, кГц	Пределы измерений СКЗ девиации частоты, кГ ц
«^) I»	от 0,1 до 0,2 включ.	от 0,1 до 10	от 0,002 до 7
	св. 0,2 до 0,5 включ.	от 0,1 до 50	от 0,002 до 35
	св. 0,5 до 4 включ.	от 0,1 до 100	от 0,002 до 70
	св. 4 до 10 включ.	от 0,1 до 500	от 0,002 до 350
	св. 10 до 3000	от 0,1 до 1000 включ.	от 0,002 до 500
«^) II»	от 3000 до 18000	от 1 до 10000	не нормируется

Таблица 5 - Значения множителя Ап для погрешности измерения пиковых значений девиации частоты

Диапазон несущих частот, МГц	Девиация частоты, кГц	Диапазон модулирующих частот, кГц	Полоса фильтра НЧ, кГц		Множитель Ап
от 0,1 до 0,2 включ.	от 0,1 до 10	от 0,06 до 1	0,02 - 3,4		0,01
св. 0,2 до 0,5 включ.	от 0,1 до 20	от 0,06 до 6	0,02 - 20
св. 0,5 до 1 включ.	от 0,1 до 100	от 0,06 до 6	0,02 - 20
св. 1 до 4 включ.	от 0,1 до 100	от 0,06 до 20	0,02 - 60
св. 4 до 10 включ.	от 0,1 до 500	от 0,06 до 60	0,02 - 200
св. 10 до 3000	св. 0,1 до 1000	от 0,06 до 60	0,02 - 200
от 3000 до 18000	от 1 до 10000	от 0,06 до 60	0,02 - 200
П р и м е ч а н и я 1 В диапазоне модулирующих частот от 0,02 до 0,06 кГц значение множителя Ап = 0,03. 2 Пределы допускаемой погрешности гарантируются для указанных фильтров НЧ, а также для фильтров с меньшими граничными частотами в диапазоне модулирующих частот, не превышающем 0,5 от верхней граничной частоты включенного фильтра.
Таблица 6 - Значения множителя Аск для погрешности изме				рения СКЗ девиации частоты
Диапазон несущих частот, МГц	Девиация частоты, кГц	Диапазон модулирующих частот, кГц		Полоса фильтра НЧ, кГц	Множитель Аск
от 0,1 до 0,2 включ.	от 0,002 до 7	от 0,03 до 1 включ.		0,02 - 3,4	0,03
св. 0,2 до 0,5 включ.	от 0,002 до 10	от 0,03 до 10 включ.		0,02 - 20
св. 0,5 до 1 включ.	от 0,002 до 70	от 0,03 до 10 включ.		0,02 - 20
св. 1 до 4 включ.	от 0,002 до 70	от 0,03 до 30 включ.		0,02 - 60
св. 4 до 10 включ.	от 0,002 до 300	от 0,03 до 60 включ.		0,02 - 200	0,03
св. 10 до 3000.	от 0,002 до 500	от 0,03 до 60 включ.		0,02 - 200	0,03
		св. 60 до 100 включ.			0,05
		св. 100 до 200 включ.			0,15
от 3000 до 18000	от 0,01 до 5000	от 0,03 до 60 включ.		0,02 - 200	0,03
		св. 60 до 100 включ.			0,05
		св. 100 до 200 включ.			0,15

П р и м е ч а н и я

1 В диапазоне модулирующих частот от 0,02 до 0,03 кГц значение множителя Аск = 0,05.

2 Пределы допускаемой погрешности гарантируются для указанных фильтров НЧ, а также для фильтров с меньшими граничными частотами в диапазоне модулирующих частот, не превышающем 0,5 от верхней граничной частоты включенного фильтра._

Таблица 7 - СКЗ частотного шума и фона, вносимые трактом прибора

Несущая частота, МГц	Полоса фильтра НЧ, кГц	Частотный шум и фон, Гц
св. 4 до 18000	0,3 - 3,4	410-9/+1
	0,02 - 20	410-8/+2
	0,02 - 60	110-7/+10
	0,02 - 200	210-7/+40
от 0,1 до 4	0,02 - 3,4	4
от 0,2 до 4	0,02 - 20	6
от 1 до 4	0,02 - 60	20
П р и м е ч а н и е - Где f - несущая частота входного сигнала, Гц.

Девиация частоты, кГц	Коэффициент гармоник, %, в диапазоне модулирующих частот, кГц
Девиация частоты, кГц	от 0,02 до 6 включ.	св. 6 до 20 включ.	св. 20 до 60
300	0,1	0,2	0,3
1000	0,2	0,4	1,0
10000	0,6	0,6	-

Таблица 9 - Диапазоны модулирующих частот в режиме АМ

Диапазон несущих частот, МГц	Диапазон модулирующих частот, кГц
Диапазон несущих частот, МГц	пиковые значения	СКЗ	полоса фильтра НЧ, кГц
от 0,01 до 0,1 включ.	от 0,02 до 0,4	от 0,02 до 0,4	0,02 - 1,5
от 0,1 до 0,2 включ.	от 0,02 до 2	от 0,02 до 2	0,02 - 3,4
св. 0,2 до 1 включ.	от 0,02 до 10	от 0,02 до 10	0,02 - 20
св. 1 до 4 включ.	от 0,02 до 20	от 0,02 до 30	0,02 - 60
св. 4 до 3000	от 0,02 до 60	от 0,02 до 200	0,02 - 200

Таблица 10 - Значения множителя Вп для погрешности измерения пиковых значений коэффициента АМ_

Коэффициент АМ, %	Диапазон несущих частот, МГц	Диапазон модулирующих частот, кГц	Полоса фильтра НЧ, кГц	Множитель Вп
от 1 до 100	от 0,01 до 3000 включ.	от 0,02 до 0,06	0,02 - 1,5	0,03
от 1 до 95 включ.	от 0,01 до 0,1 включ.	от 0,06 до 0,4	0,02 - 1,5	0,01
	от 0,1 до 0,2 включ.	от 0,06 до 1,5	0,02 - 3,4
	св. 0,2 до 1 включ.	от 0,06 до 6	0,02 - 20
	св. 1 до 4 включ.	от 0,06 до 20	0,02 - 60
	от 4 до 3000	от 0,06 до 60	0,02 - 200
св. 95 до 100	от 0,01 до 3000 включ.	от 0,02 до 60	0,02 - 200	0,03
П р и м е ч а н и я 1 Пределы допускаемой погрешности гарантируются для указанных фильтров НЧ, а также для фильтров с меньшими граничными частотами в диапазоне модулирующих частот, не превышающем 0,5 от верхней граничной частоты включенного фильтра. 2 Пределы допускаемой погрешности в диапазоне модулирующих частот от 0,02 до 0,06 кГц гарантируются в режиме «Постоянная времени АМ- Включено».

Коэффициент АМ, %	Диапазон несущих частот, МГц	Диапазон модулирующих частот, кГц	Полоса фильтра НЧ, кГц	Множитель Вск
от 0,05 до 50	от 0,01 до 0,1 включ.	от 0,02 до 0,4	0,02 - 1,5	0,03
	от 0,1 до 0,2 включ.	от 0,02 до 1,5	0,02 - 3,4
	св. 0,2 до 1 включ.	от 0,02 до 6	0,02 - 20
	св. 1 до 4 включ.	от 0,02 до 20	0,02 - 60
	от 4 до 3000	от 0,02 до 60 включ.	0,02 - 200	0,03
		св. 60 до 100 включ.		0,05
		св. 100 до 200		0,1
П р и м е ч а н и я 1 Пределы допускаемой погрешности гарантируются для указанных фильтров НЧ, а также для фильтров с меньшими граничными частотами в диапазоне модулирующих частот, не превышающем 0,5 от верхней граничной частоты включенного фильтра. 2 Пределы допускаемой погрешности в диапазоне модулирующих частот от 0,02 до 0,06 кГц гарантируются в режиме «Постоянная времени АМ- Включено».

Таблица 1 2 - СКЗ амплитудного шума и фона, вносимые трактом прибора

Несущая частота, МГц	Полоса фильтра НЧ, кГц	Амплитудный шум и фон, %
от 0,01 до 0,1 включ.	0,02 - 1,5	0,01
от 0,1 до 3000 включ.	0,3 - 3,4	0,008
от 0,1 до 3000 включ.	0,02 - 3,4	0,01
от 0,5 до 3000 включ.	0,02 - 20	0,03
от 4 до 3000 включ.	0,02 - 60	0,05
от 4 до 3000 включ.	0,02 - 200	0,1

Таблица 13 - Коэфс	ициент гармоник огибающей АМ сигналов, вносимый трактом прибора
Коэффициент АМ, %	Коэффициент гармоник, %, в диапазоне модулирующих частот, кГц
Коэффициент АМ, %	от 0,02 до 0,09 включ.	св. 0,09 до 6 включ.	св. 6 до 60
30	0,15	0,2	0,3
95	0,3	0,3	0,4
П р и м е ч а н и е - Коэффициент гармоник в диапазоне модулирующих частот от 0,02 до 0,09 кГц включ. гарантируется в режиме «Постоянная времени АМ - Включено».

Таблица 14 - Диапазон модулирующих частот, диапазон измерения пиковых и СКЗ индекса фазовой модуляции

Диапазон несущих частот, МГц	Диапазон модулирующих частот, кГц	Диапазон измерений, рад
Диапазон несущих частот, МГц	Диапазон модулирующих частот, кГц	пиковое значения	СКЗ
от 1 до 4 включ.	от 0,3 до 1 включ.	от 0,2 до 100	от 0,02 до 60
от 1 до 4 включ.	св. 1 до 30. включ.	от 0,2 до 100/Гм	от 0,02 до 60/Гм
св. 4 до 3000	от 0,3 до 6 включ.	от 0,5 до 100	от 0,05 до 60
св. 4 до 3000	св. 6 до 60	от 0,5 до 600/Гм	от 0,05 до 300/Гм
от 3000 до 18000	от 0,3 до 6 включ.	от 1 до 1000	от 0,05 до 600
от 3000 до 18000	св. 6 до 60	от 1 до 6000/Гм	от 0,05 до 3000/Гм
П р и м е ч а н и е - Где Fм - модулирующая частота, кГц.

Несущая частота, МГц	Полоса фильтра НЧ, кГц	Фазовый шум и фон, фш, рад
от 1 до 3000 включ.	0,3 - 200	фш = (0,01/н + 0,01)
св.3000 до 18000	0,3 - 200	фш = (0,005/ + 0,05)
П р и м е ч а н и е - Где/н - несущая частота входного сигнала, ГГц.

Таблица 16 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение электрического питания напряжение переменного тока, В частота переменного тока, Гц	от 198 до 242 от 49,5 до 50,5
Потребляемая мощность, ВА, не более	65
Габаритные размеры, мм, не более высота ширина длина	165 375 390
Масса, кг, не более	8
Нормальные условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более атмосферное давление, кПа	от 15 до 25 80 от 84 до 106,7
Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более атмосферное давление, кПа	от 5 до 40 90 от 70 до 106,7

Знак утверждения типа

наносится на переднюю панель приборов методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

Таблица 17 - Комплектность измерителей модуляции

Наименование	Обозначение	Количество
Измеритель модуляции СК3-50/2	РПИС.411166.013-02	1 шт.
Комплект принадлежностей	РПИС.411918.008	1 шт.
Руководство по эксплуатации	РПИС.411166.013-02 РЭ	1 экз.
Методика поверки	651-21-013 МП	1 шт.
Формуляр	РПИС.411166.013-02 ФО	1 экз.
