| Номер в госреестре | 83077-21 |
| Наименование СИ | Усилители сигнала |
| Обозначение типа СИ | IPC707 |
| Изготовитель | Meggitt SA, Швейцария |
| Год регистрации | 2021 |
| Срок свидетельства | 20.09.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители сигнала IPC707 (далее по тексту - усилители) предназначены для измерения, преобразования и усиления выходного электрического сигнала от пьезоэлектрических вибропреобразователей в аналоговый сигнал, пропорциональный виброускорению или виброскорости.
Принцип действия усилителей основан на преобразовании и усилении выходного сигнала пьезоэлектрических датчиков, имеющих выход по заряду, в аналоговый сигнал, пропорциональный виброускорению (исполнение без интегратора) или виброскорости (исполнение с интегратором).
Усилители сигнала IPC707 состоят из электрической схемы с фильтрами низких и высоких частот, встроенной в герметизированной алюминиевый корпус. Усилители сигнала IPC могут включать диагностическую схему, которая используется для обнаружения неисправностей измерительной цепи, состоящей из датчика, кабелей и усилителя. Усилители сигнала IPC707 выпускаются в взрывозащищенном корпусе согласно Ex-маркировки, ГОСТ IEC 60079-14-2013.
Усилители сигнала IPC707 выпускаются в нескольких исполнениях, различающихся коэффициентом преобразования, диапазоном частот и наличием интегратора для передачи выходного сигнала пропорционального значению виброскорости. Расшифровка исполнений указана на схеме 1.
244-707-000-012-AX-BX-CXX-DXX-EXX-FXXXX-GX
А1 - стандартное исполнение
А2 - взрывозащищенное исполнение
B1 - исполнение без диагонстической схемы B2 - исполнение с диагностической схемой
CXX - где XX - значение коэффициента преобразования
D1 - коэффициент преобразования мкА/пКл, без интегратора D2 - коэффициент преобразования мВ/пКл, без интегратора D3 - коэффициент преобразования мкА/(пКлс), с интегратором D4 - коэффициент преобразования мВ/(пКлс), с интегратором
EXX - где XX нижний предел диапазона рабочих частот (0,5, 1, 2, 5, 10, 20)
FXX - где XX верхний предел диапазона рабочих частот (500, 1000, 2000, 5000, 10000, 20000)
G1 - без адаптера на DIN-рейке G2 - с адаптером на DIN-рейке
Оплимбирование усилителей сигнала IPC707 не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер наносится на лицевую панель корпуса усилителя сигнала методом наклейки.

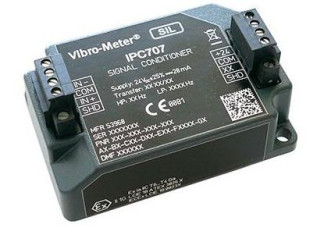

Общий вид усилителей сигнала IPC707 и место нанесения заводского номера приведены на рисунке 1.
Рисунок 1 - Общий вид усилителей сигнала IPC707
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальный входной заряд (пик), пКл, не менее в диапазоне частот от 0,5 до 10000 Гц в диапазоне частот от 10000 до 20000 Гц | 50000 25000 |
| Номинальные значения коэффициента преобразования для исполнения без интегратора, мкА/пКл или мВ/пКл | 0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50 |
| Номинальные значения коэффициента преобразования для исполнения с интегратором, мкА/(пКлс) или мВ/(пКлс) | 981; 1962; 4905; 9810; 19620; 49050; 98100 |
| Приделы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % исполнение без интегратора исполнение с интегратором | ±2 ±3 |
| Диапазон рабочих частот с затуханием на границах минус 3 дБ, Гц | от 0,5 до 20000 |
| Частоты среза фильтра высоких частот (-3 дБ), Гц | 0,5; 1; 2; 5; 10; 20 |
| Частоты среза фильтра низких частот (-3 дБ), Г ц | 500; 1000; 2000; 5000; 10000; 20000 |
| Неравномерность АЧХ в диапазоне рабочих частот - согласно Таблице 2 и п.5.4 ГОСТ ISO 2954-2014 | |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - потребление тока, мА, не более | от 18 до 30 20 |
| Габаритные размеры (длина х высота х ширина), мм, не более | 79,4 х 39,8 х 54 |
| Масса, г, не более | 175 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +85 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты | Ex ia IIC T6...T4 Ga X Ex ec IIC T6. . .T4 Gc X |
| Исполнение с выходом по току | |
| Максимальный выходной переменный ток, мА, не менее | ±5 |
| Выходное сопротивление, кОм, не более | 60 |
| Исполнение с выходом по напряжению | |
| Максимальное выходное переменное напряжение, В, не менее | ±5 |
| Выходное сопротивление, Ом, не более | 500 |
наносится на руководство по эксплуатации методом наклейки или печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Усилитель сигнала IPC707 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 204/3-06-2021 | 1 экз. |
| Паспорт | 1 экз. |
приведены в руководстве по эксплуатации.
Техническая документация Meggitt SA, Швейцария
| Зарегистрировано поверок | 26 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
