| Номер в госреестре | 83082-21 |
| Наименование СИ | Устройства контроля монтажа |
| Обозначение типа СИ | БИВК-МН |
| Изготовитель | Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ"), г. Москва, г. Зеленоград |
| Год регистрации | 2021 |
| Срок свидетельства | 20.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля монтажа БИВК-МН (далее по тексту - УКМ) предназначены для измерений напряжения постоянного тока, сопротивления постоянному току, электрической ёмкости и воспроизведений напряжения и силы постоянного тока.
Принцип действия УКМ при измерении напряжения постоянного тока основан на преобразовании входного напряжения постоянного тока при помощи входного делителя или усилителей с применением аналого-цифрового преобразования измеряемой величины входного напряжения постоянного тока в цифровой код с последующим расчетом измеренного значения.
Принцип действия УКМ при измерении сопротивления постоянному току основан на аналого-цифровом преобразовании напряжения постоянного тока, образующегося на нагрузке при прохождении тока с известным значением силы тока, и вычислении значения сопротивления постоянному току по известной зависимости.
Принцип действия УКМ при измерении электрической ёмкости основан на измерении интервала времени переходного процесса заряда ёмкости заданного уровня напряжения при заданном постоянном токе и дальнейшем программном расчёте электрической ёмкости.
Принцип действия УКМ при воспроизведении напряжения постоянного тока и силы постоянного тока основан на линейном регулировании выходного напряжения при помощи транзисторного усилителя, охваченного петлёй отрицательной обратной связи. Усилитель имеет два аналоговых управляющих входа: вход задания уровня ограничения выходного напряжения и вход задания уровня ограничения выходного значения силы тока. Задание уровней ограничения напряжения и силы тока производится при помощи напряжения на выходах цифро-аналогового преобразователя (ЦАП).
Конструктивно УКМ представляют собой электронную стойку СЭ247. В стойку СЭ247 установлены блок БЭ315, установка УПЭМ, колонна светодиодная, коммутаторы ВВК AXIe, панели КП-ВВ194, панель Включения/Защиты, панель подключения, устройство ALARM.
УКМ реализует следующие функции:
- измерение сопротивления постоянному току по 2700 каналам. Функция реализуется девятью коммутаторами ВВК AXIe и установкой УПЭМ;
- измерение электрической ёмкости по 2700 каналам. Функция реализуется девятью коммутаторами ВВК AXIe и установкой УПЭМ;
- измерение напряжения постоянного тока по 2700 каналам. Функция реализуется девятью коммутаторами ВВК AXIe и установкой УПЭМ;
- аппаратное ограничение напряжения постоянного тока при измерении сопротивления постоянному току до 5 В. Функция реализуется панелью Включения/Защиты;
- программное ограничение напряжения постоянного тока при измерении сопротивления постоянному току до 5 В. Функции реализуется конфигурационными файлами и программой АФК-9110.
УКМ выполнены по магистрально-модульному принципу на основе стандарта AXIe и построены на базе универсальных измерительных каналов, работающих под управлением персональной электронной вычислительной машины (ПЭВМ).
Заводской номер наносится на корпус УКМ на маркировочную наклейку типографским методом в виде цифрового кода.

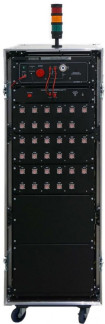

Общий вид УКМ представлен на рисунке 1. Нанесение знака поверки на УКМ в обязательном порядке не предусмотрено. Пломбирование УКМ не предусмотрено.
УКМ работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
- управление модулями систем;
- считывание из модулей измерительной информации;
- расшифровку полученной информации и приведение её к виду, удобному для дальнейшего использования;
- визуализацию результатов измерений в цифровом и графическом представлении;
- хранение измерительной информации.
Конструкция УКМ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимая часть ПО выделена в файлы трех библиотек математических функций: PovCalc.dll, un9110math.dll, afc9110math.dll.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические характеристики УКМ нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | ||
| Идентификационное наименование ПО | PovCalc.dll | un9110math.dll | afc9110math.dll |
| Номер версии ПО (идентификационный код), не ниже | 1.0 | ||
| Цифровой идентификатор ПО | 957294d4 | 37b963d3 | 936d54cc |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сопротивления постоянному току, МОм | от 0,0000001 до 100 |
| Пределы допускаемой относительной погрешности измерений сопротивления постоянному току, % | ±5 |
| Диапазон измерений электрической емкости, мкФ | от 0,0001 до 100 |
| Пределы допускаемой относительной погрешности измерений электрической емкости, % | ±10 |
| Диапазон измерений напряжения постоянного тока, В | от 0,00001 до 100 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±2 |
| Диапазон воспроизведений напряжения постоянного тока, В | от 0,1 до 4,5 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В | ±(0,002-Ш+0,03) |
| Диапазоны воспроизведений силы постоянного тока, мА | от 0,1 до 100 включ. св. 100 до 500 включ. |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, мА: - для диапазона воспроизведений от 0,1 до 100 включ. мА - для диапазона воспроизведений св. 100 до 500 включ. мА | ±(0,005- 1в+0,01) ±(0,005- 1в+1) |
| Примечания 1 ив - значение воспроизводимого напряжения постоянного тока, В; 2 1в - значение воспроизводимой силы постоянного тока, А. | |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 50±1 |
| Потребляемая мощность, ВА, не более | 700 |
| Сопротивление цепи защитного заземления, Ом, не более | 0,1 |
| Сопротивление изоляции между цепями сетевого питания и корпусом стойки СЭ247, МОм, не менее | 20 |
| Электрическая прочность изоляции между цепями сетевого питания и корпусом стойки СЭ247, В, не менее | 1500 |
| Количество каналов | 2700 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 600x2086x961 |
| Масса, кг, не более | 250 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % - атмосферное давление, кПа | от +5 до +35 от 30 до 80 от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на титульные листы руководства по эксплуатации и формуляра методом компьютерной графики, на маркировочную табличку любым технологическим способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество | |
| Устройство контроля монтажа БИВК-МН | ФТКС.411713.373 | 1 шт. | |
| Устройства контроля монтажа Комплект ЗИП одиночный | БИВК-МН. | ФТКС.305656.311 | 1 шт. |
| Устройство контроля монтажа Формуляр | БИВК-МН. | ФТКС.411713.373ФО | 1 экз. |
| Устройства контроля монтажа Руководство по эксплуатации | БИВК-МН. | ФТКС.411713.373РЭ | 1 экз. |
| Устройства контроля монтажа Комплект программного обеспечения | БИВК-МН. | - | 1 шт. |
приведены в разделе 14 «Методы измерений» руководства по эксплуатации.
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»
ФТКС.411713.373ТУ «Устройство контроля монтажа БИВК-МН. Технические условия»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
