| Номер в госреестре | 83085-21 |
| Наименование СИ | Установки автоматизированного измерения геометрических параметров листового проката |
| Обозначение типа СИ | "GEOMETRIX-PL" |
| Изготовитель | Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания "Нординкрафт"), Вологодская обл., г. Череповец |
| Год регистрации | 2021 |
| Срок свидетельства | 20.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки автоматизированного измерения геометрических параметров листового проката «GEOMETRIX-PL» (далее по тексту - установки) предназначены для измерений геометрических параметров листового проката (отклонений от плоскостности, ширины, серповидности) в технологическом потоке.
Принцип действия установок основан на триангуляционном методе измерений. На измеряемый объект наводится линия лазерного излучения, формируемая лазерным модулем с оптическим генератором линии. Изображение линии проецируется оптической системой на матрицу фотоприемника, оцифровывается и передается в контроллер, где производится обработка сигнала.
Конструктивно установка состоит из несущей рамы и измерительного модуля, на котором установлены оптические триангуляционные 2D сканеры, содержащие лазерный модуль и фотоприемник в виде матрицы из фоточувствительных элементов.
Общий вид средства измерений представлен на рисунке 1.
Пломбирование установок не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится ударным способом на корпус установки в месте, указанном на рисунке 2.

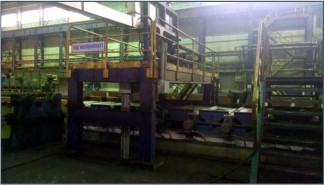

Рисунок 1 - Общий вид установки автоматизированного измерения геометрических параметров
листового проката «GEOMETRIX-PL»
Программное обеспечение (далее - ПО), установленное на посту управления оператора установки, выполняет функции управления процессом измерений, сбора, анализа и хранения данных со всех лазерных датчиков, а также проводит вычисления параметров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | E-Scan GT |
| Номер версии (идентификационный) ПО | 0.1 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений отклонений от плоскостности, мм/м | от 1,1 до 50,0 |
| Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности, мм/м | ±1 ,0 |
| Диапазон измерений серповидности, мм/м | от 1,0 до 50,0 |
| Пределы допускаемой абсолютной погрешности измерений серповидности листового проката, мм/м | ±0,5 |
| Диапазон измерений ширины листового проката, мм | от 1500,0 до 2600,0 |
| Пределы допускаемой абсолютной погрешности измерений ширины листового проката, мм | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Характеристики объекта контроля: | |
| - ширина листа, мм | от 1500 до 2600 |
| - длина листа, мм | от 4000 до 12200 |
| - толщина листа, мм | от 6 до 50 |
| Скорость движения листа, м/с, не более | 1,0 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Г ц | 50±1 |
| Потребляемая мощность, кВт, не более | 6 |
| Габаритные размеры установки, мм, не более | |
| - высота | 4000 |
| - ширина | 8000 |
| - длина | 9000 |
| Масса, кг, не более | 5000 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 96 до 104 |
нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации установки типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительный модуль | - | 1 комплект |
| Триангуляционный сканер | - | 11 шт. |
| Блок синхронизации триангуляционных сканеров | - | 2 шт. |
| Система измерения длины проката | - | 1 шт. |
| Шкаф электрический | - | 1 шт. |
| Сервер инспекции | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Программное обеспечение: - программный модуль управления работой триангуляционных сканеров; - программный модуль для управления работой Комплекса | - | 1 диск |
| Комплект запасных частей и принадлежностей | - | 1 шт. |
| Комплект проектной документации | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство по программному обеспечению | - | 1 экз. |
| Методика поверки | МП 014.Д4-21 | 1 экз. |
приведены в разделе 8 руководства по эксплуатации «Установка автоматизированного измерения геометрических параметров листового проката «GEOMETRIX-PL».
ТУ 4276-1010-10553510-13 Установка автоматизированного измерения геометрических параметров листового проката «GEOMETRIX-PL». Технические условия.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
