Газоанализаторы универсальные Эколаб плюс, 83098-21

83098-21
Газоанализаторы универсальные Эколаб плюс (далее - газоанализаторы) предназначены для автоматического измерения концентрации химических веществ в атмосферном воздухе, в воздухе рабочей зоны, в закрытых (замкнутых) и жилых помещениях, в промышленных помещениях и открытых пространств промышленных объектов, в вентвыбросах, в технологических процессах и в промышленных выбросах в целях санитарно-эпидемиологического благополучия, охраны окружающей среды, охраны труда, промышленной безопасности и оптимизации технологических процессов.
Карточка СИ
Номер в госреестре 83098-21
Наименование СИ Газоанализаторы универсальные
Обозначение типа СИ Эколаб плюс
Изготовитель Общество с ограниченной ответственностью "Центр газовых технологий" (ООО "ЦГТ"), г. Москва
Год регистрации 2021
Срок свидетельства 22.09.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы универсальные Эколаб плюс (далее - газоанализаторы) предназначены для автоматического измерения концентрации химических веществ в атмосферном воздухе, в воздухе рабочей зоны, в закрытых (замкнутых) и жилых помещениях, в промышленных помещениях и открытых пространств промышленных объектов, в вентвыбросах, в технологических процессах и в промышленных выбросах в целях санитарно-эпидемиологического благополучия, охраны окружающей среды, охраны труда, промышленной безопасности и оптимизации технологических процессов.

Описание

Газоанализаторы представляют собой многоканальные автоматические измерительные устройства со сменными датчиками, работающие как в непрерывном режиме, так и в режиме периодических измерений, с выдачей информации о концентрации анализируемых веществ на дисплей, подачей сигнализации о превышении установленных пороговых значений и передачей (выдачей) измерительной информации по цифровым сигналам. Работа газоанализаторов основана на методе прямых измерений.

Конструктивно газоанализаторы состоят из:

-    ударопрочного корпуса моноблочного типа с жидкокристаллическим дисплеем;

-    кнопок управления;

-    датчиков, использующих различные принципы определения концентрации, со встроенной энергонезависимой памятью и возможностью выноса к точкам контроля (не более 20 метров);

-    платы управления для преобразования полученных концентраций в числовые значения,

-    аккумуляторной батареи для автономной работы;

-    кабельных разъемов для внешних соединений и стандартных выходов для обмена информацией,

Принципы работы датчиков основаны на следующих методах определения концентрации анализируемых веществ:

-    электрохимический метод основан на потенциостатической амперометрии, заключающейся в измерении тока при электрохимическом окислении вещества на рабочем электроде электрохимической ячейки;

-    полупроводниковый метод основан на измерении изменения электропроводимости полупроводникового газочувствительного слоя пропорциональной концентрации определяемого вещества, при химической адсорбции газа на его поверхности;

-    термокаталитический метод основан на измерении изменения электропроводностии платино-палладиевого электрода при нагревании в результате термокаталитической реакции, пропорциональной концентрации определяемого вещества;

-    оптический метод основан на измерении избирательного поглощения газом излучения с определенной длиной волны;

-    фотоионизационный метод основан на измерении силы тока, вызванного ионизацией газов и паров, пропорциональной концентрации определяемого вещества.

Газоанализаторы так же могут использоваться в составе газоаналитических систем или измерительных комплексов.

Степень защиты по ГОСТ 14254-2015 - IP67.

Маркировка взрывозащиты 1ExibIIB T4GbX.

Газоанализаторы имеют возможность управления с удаленного ПК и передачи данных по Bluetooth-соединению, оснащены функцией беспроводной зарядки, GPS модулем для определения и фиксации координат места измерения и функцией контрольного устройства.

Цвет окрашиваемых корпусов определяется при заказе.

При выполнении измерений газоанализаторами в диапазоне температур от минус 60 до минус 40 оС и от плюс 55 до плюс 70 оС применяются термостатные устройства.

Метод отбора пробы диффузионный либо принудительный при помощи устройства отбора пробы.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора. Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер нано сится на идентификационную табличку (рисунок 2).

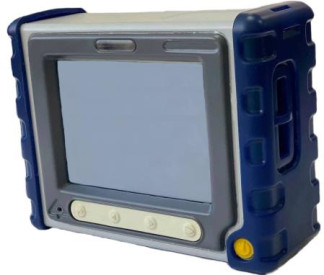

Общий вид газоанализаторов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлены на рисунке 3.

В ЭКОЛАБ ПЛЮС <§

1 Ex ib IIBT4X 202 □

цгт

Ш IP67

ЦГНР. 1020.00.00.000 ТУ

Программное обеспечение

Идентификационные данные газоанализаторов указаны в таблице 1.

встроенного программного обеспечения

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ECOLAB+

Номер версии (идентификационный номер) ПО

V 0.06

Цифровой идентификатор ПО

0617ec1773fd83c41ab90de21c707ff9

- в случае изменения установленного программного обеспечения, идентификационное наименование, номер версии и значение контрольной суммы ПО сравнивают с идентификационным наименованием, номером версии и контрольной суммой ПО, предоставляемых производителем.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов и устанавливается в энергонезависимую память газоанализаторов, датчиков изготовителем и не может быть модифицировано или загружено через какой-либо интерфейс пользователем.

Защита программного обеспечения газоанализаторов универсальных Эколаб плюс от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014

Технические характеристики

Метрологические и технические характеристики газоанализаторов универсальных Эколаб плюс приведены в таблицах 2 - 3.

Наименование измеряемого вещества

Диапазон измерения

Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, %

Время установления показаний (T0,9), с

1

2

3

4

Азота диоксид NO2

от 0 до 500 млн-1 (от 0 до 956 мг/м3)

±15

90

Азота оксид NO

от 0 до 2000 млн-1 (от 0 до 2495 мг/м3)

±15

90

Акролеин C3H4O

от 0 до 4 млн-1 (от 0 до 9,3 мг/м3)

±15

90

Аммиак NH3

от 0 до 10000 млн-1 (от 0 до 7080 мг/м3)

±15

90

от 0 до 100% НКПР (от 0 до 150000 млн-1)

Ангидрид сернистый (Серы диоксид) SO2

от 0 до 10000 млн-1 (от 0 до 26630 мг/м3)

±15

90

Ацетон(Пропан-2-он)

СзНбО

от 0 до 4000 млн-1 (от 0 до 9640 мг/м3)

±15

30

от 0 до 100% НКПР (от 0 до 21500 млн-1)

Бензин (по пропану)

от 0 до 2000 млн-1 (от 0 до 8000 мг/м3)

±15

30

Бензол СбНб

от 0 до 100% НКПР (от 0 до 12000 млн-1 от 0 до 1,2 об.д. %)

±15

30

от 0 до 49000 мг/м3 (от 0 до 15000 млн-1)

Бром ВГ2

от 0 до 10 млн-1

±15

90

от 0 до 5 млн-1 (от 0 до 33 мг/м3)

Бутан С4Н10

от 0 до 14000 млн-1 (от 0 до 100% НКПР от 0 до 1,4 об.д. % от 0 до 33755 мг/м3)

±15

30

Бутилацетат C6H12O2

от 0 до 1000 млн-1 (от 0 до 4850 мг/м3)

±15

30

от 0 до 100% НКПР (от 0 до 13000 млн-1)

Водород Н2

от 0 до 1672 мг/м3 (от 100 до 20000 млн-1)

±15

30

от 0 до 100% НКПР (от 0 до 40000 млн-1)

Наименование измеряемого вещества

Диапазон измерения

Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, %

Время установления показаний (T0,9), с

1

2

3

4

Винилацетат (Этенилацетат) C4H6O2

от 0 до 200 млн-1 (от 0 до 720 мг/м3)

±15

30

Гексан C6H14

от 0 до 10000 млн-1 (от 0 до 1,0 об.д. % от 0 до 100% НКПР от 0 до 35751 мг/м3)

±15

30

Дигидросульфид (Сероводород) H2S

от 0 до 10000 млн-1 (от 0 до 14167 мг/м3)

±15

30

Дизельное топливо (по пропану)

от 0 до 14000 млн-1 (от 0 до 1,4 об.д. %)

±15

30

от 0 до 50050 мг/м3

Капролактам C6H11NO (по изобутилену)

от 0 до 200 млн-1

±15

30

от 0 до 400 млн-1 (от 0 до 950мг/м3)

Керосин (по пропану)

от 0 до 14000 млн-1 (от 0 до 1,4 об.д. %)

±15

30

от 0 до 66000 мг/м3

Кислота уксусная С2Н4О2

от 0 до 100 млн-1 (от 0 до 250 мг/м3)

±15

30

Ксилол (Диметилбензол) С8Н10

от 0 до 100% НКПР (от 0 до 10000 млн-1)

±15

30

от 0 до 1000 млн-1 (от 0 до 4440 мг/м3)

Метилмеркаптан CH3SH

от 0 до 16 млн-1 (от 0 до 32 мг/м3)

±15

90

Метан CH4

от 0 до 50000 млн-1 (от 0 до 100% НКПР от 0 до 33300 мг/м3)

±15

30

Метанол СН3ОН

от 0 до 2,75 % об. д. (от 0 до 50% НКПР от 0 до 36550 мг/м3)

±15

30

Метилбензол (Толуол) C7H8

от 0 до 1000 млн-1

±15

30

от 0 до 100 млн-1 (от 0 до 383 мг/м3)

от 0 до 100% НКПР (от 0 до 11000 млн-1)

Метил-2-метилпропеноат

(метилметакрилат)

C5H8O2

от 0 до 200 млн-1 (от 0 до 830 мг/м3)

±15

90

Озон O3

от 0 до 5 млн-1 (от 0 до 10 мг/м3)

±15

90

Наименование измеряемого вещества

Диапазон измерения

Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, %

Время установления показаний (T0,9), с

1

2

3

4

Пропан С3Н8

от 0 до 100% НКПР (от 0 до 20000 млн-1 от 0 до 2 об.д. %

(от 0 до 36590 мг/м3)

±15

30

Стирол (Этенилбензол) С8Н8

от 0 до 200 млн-1 (от 0 до 864 мг/м3)

±15

30

Уайт-спирит (по изобутилену)

от 0 до 6000 млн-1 (от 0 до 36750 мг/м3)

±15

30

Углеводороды С1-С5 (по метану)

от 0 до 140000 млн-1 (от 0 до 93160 мг/м3)

±15

30

Углеводороды С1-С10 (по гексану)

от 0 до 6000 млн-1 (от 0 до 21450 мг/м3)

±15

30

Углеводороды Сб-Сю (по гексану)

от 0 до 6000 млн-1 (от 0 до 21450 мг/м3)

±15

30

Углерода диоксид СО2

от 0 до 100 об.д. %

(от 0 до 1825717 мг/м3)

±15

90

Углерод оксид (Угарный газ) СО

от 0 до 10000 млн-1 (от 0 до 11644 мг/м3)

±15

90

Фенол (Гидроксибензол) СбНзОН

от 0 до 6 млн-1 (от 0 до 23,4 мг/м3)

±15

30

Формальдегид СН2О

от 0 до 80 млн-1 (от 0 до 100 мг/м3)

±15

30

Фтороводород (Гидрофторид) HF

от 0 до 10 млн-1 (от 0 до 8,3 мг/м3)

±15

90

Хлор CI2

от 0 до 5000 млн-1 (от 0 до 7352 мг/м3)

±15

90

Хлороводород (Гидрохлорид) HCl

от 0 до 3000 млн-1 (от 0 до 4537 мг/м3)

±15

90

Элегаз (Сера гексафторид) SF6

от 0 до 100000 млн-1 (от 0 до 607180 мг/м3)

±15

90

Этанол (Этиловый спирт) С2Н5ОН

от 0 до 15500 млн-1 (от 0 до 50% НКПР от 0 до 1,5 об.д. % от 0 до 28667 мг/м3)

±15

30

Этилацетат С4ШО2

от 0 до 1000 млн-1 (от 0 до 3670 мг/м3)

±15

90

Наименование измеряемого вещества

Диапазон измерения

Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, %

Время установления показаний (T0,9), с

1

2

3

4

Этилацетат C4H8O2

от 0 до 100% НКПР (от 0 до 21000 млн-1)

±15

30

Этилбензол C8H10

от 0 до 1000 млн-1 (от 0 до 4440 мг/м3)

±15

30

Этен (Этилен) C2H4

от 0 до 23000 млн-1 (от 0 до 2,3 об.д. % от 0 до 26763 мг/м3)

±15

30

Этилена оксид C2H4O

от 0 до 26000 млн-1 (от 0 до 2,6 об.д. % от 0 до 100% НКПР от 0 до 47630 мг/м3)

±15

30

Углерода дисульфид CS2

от 0 до 500 млн-1 (от 0 до 1580 мг/м3)

±15

90

Кислота синильная HCN

от 0 до 100 млн-1 (от 0 до 112 мг/м3)

±15

90

Моносилан SiH4

от 0 до 200 млн-1 (от 0 до 267 мг/м3)

±15

90

Летучие органические соединения(по метилмеркаптану)

от 0 до 10000 млн-1

±15

90

Изобутан i-C4H10

от 0 до 100% НКПР (от 0 до 13000 млн-1 от 0 до 1,3 об.д. % от 0 до 31344мг/м3)

±15

30

Пентан C5H12

от 0 до 14000 млн-1 (от 0 до 1,4 об.д. % от 0 до 100% НКПР от 0 до 41903 мг/м3)

±15

30

Этан C2H6

от 0 до 25000 млн-1 (от 0 до 2,5 об.д. % от 0 до 100% НКПР от 0 до 31186 мг/м3)

±15

30

Пропилен C3H6

от 0 до 20000 млн-1 (от 0 до 2,0 об.д. % от 0 до 100% НКПР от 0 до 34967мг/м3)

±15

30

Гептан C7H16

от 0 до 11000 млн-1 (от 0 до 1,1 об.д. % от 0 до 100% НКПР от 0 до 45824/м3)

±15

30

Кислород O2

от 0 до 100 об.д. %

(от 0 до 663706 мг/м3)

±15

90

Наименование измеряемого вещества

Диапазон измерения

Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, %

Время установления показаний (T0,9), с

1

2

3

4

Хлоровинил C2H3Q

от 0 до 100 млн-1 (от 0 до 260 мг/м3)

±15

90

Дихлорметан CH2Q2

от 0 до 500 млн-1 (от 0 до 1767 мг/м3)

±15

90

Хлорметан CH3Q

от 0 до 500 млн-1 (от 0 до 1050 мг/м3)

±15

90

Тетрагидротиофен C4H8S

от 0 до 50 млн-1 (от 0 до 175 мг/м3)

±15

90

Примечание:

-    диапазоны измерений конкретных газоанализаторов можно изменять внутри указанных в таблице диапазонов;

-    при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

Предел допускаемой дополнительной погрешности обусловленной влиянием температуры в долях от предела основной погрешности 0,2.

Таблица 3 - Технические характеристики газоанализаторов

Наименование характеристики

Значение

Напряжение питания от аккумулятора, В

8,4

Время установления показаний (T0,9)

для взрывоопасных газов и паров, с, не более

для остальных измеряемых газов, с, не более

30

90

Время выхода на рабочий режим, мин, не более

5

Габаритные размеры газоанализатора (длина х ширина х высота), мм, не более

205x80x160

Масса, кг, не более

1,5

Время работы без подзарядки аккумулятора, ч, не менее

8

Время зарядки аккумулятора, ч, не более

5

Рабочие условия эксплуатации:

-    температура окружающего воздуха, оС

а)    без применения термостатирующих устройств

б)    с термостатирующими устройствами

-    атмосферное давление, кПа

-    относительная влажность окружающего воздуха (без конденсации влаги), %

от -60 до +70 от -40 до +55 -60 до +70 от 66 до 106,7

до 100

Средний срок службы газоанализаторов, лет, не менее

12

Средняя наработка на отказ газоанализаторов, ч, не менее

100 000

Степень защиты по ГОСТ 14254-2015

IP67

Маркировка взрывозащиты

1ExibIIBT4GbX

Знак утверждения типа

наносится на идентификационную табличку на поверхность корпуса газоанализатора и типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор универсальный

Эколаб плюс

1 шт.

Руководство по эксплуатации

ЦГНР.1020.00.00.000 РЭ

1** экз.

Паспорт

ЦГНР.1020.00.00.000 ПС

1 экз.

Методика поверки

МП-274/04-2021

1** экз.

Блок питания сетевой (5 - 24 В, 15 Вт)

-

1 шт

Сумка-кофр

-

1 шт

Карта памяти MicroSD (16 Гб)

-

1 шт

Дополнительное оборудование:

-    USB Flash

-    модуль хранения датчиков со встроенным аккумулятором и ЗУ

-    фильтр

-    беспроводное зарядное устройство

-    автомобильный адаптер для зарядки

-    стилус и другое

1*

Вспомогательное оборудование:

-    сумка термостатная

-    пользовательское ПО

-    устройство отбора проб

-    базовая станция

-    зонд отбора проб

-    термостат стационарный

-    защита от погодных осадков и солнца

-    светозвуковой оповещатель

-    устройство пробоподготовки и другое

1*

Комплект для монтажа

-

1*

Калибровочная насадка

1*

Комплект запасных частей, соединительные и кабельные вводы

1*

Комплект запасных частей и ЗИП комплект

1*

Жесткая тара

1*

*поставляется по отдельному заказу

**один экземпляр на партию, но не менее одного экземпляра в один адрес

Сведения о методах измерений

приведены в разделе 7 руководства по эксплуатации ЦГНР.1020.00.00.000 РЭ

Нормативные документы

Постановление Правительства Российской Федерации от «16» ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.п. 3.1.3, 4.43)

Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ 17.2.6.02-85 «Газоанализаторы автоматические для контроля загрязнения атмосферы»

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ЦГНР.1020.00.00.000 ТУ «Газоанализаторы универсальные Эколаб плюс» Технические условия

83098-21
Номер в ГРСИ РФ:
83098-21
Производитель / заявитель:
Общество с ограниченной ответственностью "Центр газовых технологий" (ООО "ЦГТ"), г. Москва
Год регистрации:
2021
Cрок действия реестра:
22.09.2026
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
