Анализаторы газов в твердых материалах МЕТАВАК, 83100-21

Анализаторы газов в твердых материалах МЕТАВАК Назначение средства измерений

Анализаторы газов в твердых материалах МЕТАВАК (далее - анализаторы) предназначены для измерений массовой доли азота, кислорода и водорода в черных и цветных металлах, сталях, сплавах, геологических пробах и неорганических материалах в соответствии с аттестованными (стандартизованными) методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Описание

Принцип действия анализаторов основан на восстановительном плавлении образца в потоке инертного газа-носителя и последующем детектированием аналита с помощью инфракрасного детектора при определении кислорода и детектора по теплопроводности при определении азота и водорода. При измерении массовой доли кислорода или азота в анализируемой пробе применяют в качестве газа-носителя гелий (He), при измерении массовой доли водорода в анализируемой пробе применяют в качестве газа-носителя аргон (Аг) или азот (N2).

Конструктивно анализаторы выполнены в виде блока импульсной печи и измерительного блока. Блоки анализатора могут быть как отдельно отстоящими, так и быть в составе моноблока. Импульсная печь обеспечивает нагревание и плавление образа в графитовом тигле в токе инертного газа, в результате которого аналит переходит в газовую фазу и транспортируется газовой магистралью в измерительный блок, где вырабатывается измерительный сигнал, пропорциональный содержанию аналита в пробе. На основании массы пробы и величины этого сигнала производится расчет массовой доли аналита по градуировочной зависимости.

Анализаторы имеют семь моделей, каждая из которых предназначена для измерения массовой доли определенных компонентов. Наименование моделей, наименование определяемого компонента и обозначение моделей анализаторов приведены в таблице 1.

Таблица 1 - Наименование моделей, определяемый компонент и обозначение моделей анализаторов

Каждый экземпляр анализатора однозначно идентифицируется по наименованию модели и заводскому номеру. Заводской номер имеет цифровое обозначение и наносится на металлическую пластинку, находящуюся на задней части анализатора теснением. Наименование модели наносится типографским методом на переднюю часть корпуса анализатора и имеет буквенно-цифровое обозначение.

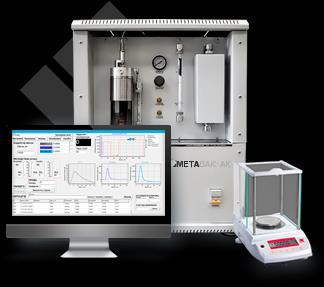

Общий вид анализаторов и обозначение места нанесения знака поверки представлены на рисунках 1 и 2.

Рисунок 2 - Общий вид анализаторов газов в твердых материалах моделей МЕТАВАК-АК, МЕТАВАК-А, МЕТАВАК-АВ, МЕТАВАК-К, МЕТАВАК-ВК, МЕТАВАК-В, МЕТАВАК-ВАК при исполнении в виде отдельных блоков: блока импульсной печи

и аналитического блока

Пломбирование анализаторов не предусмотрено.

Предусмотрено нанесение знака поверки на лицевую поверхность корпуса анализатора или в паспорт.

Программное обеспечение

анализаторы оснащены внешним программным обеспечением (ПО). ПО является метрологически значимым и выполняет следующие функции:

-    управление анализатором;

-    выполнение и сохранение результатов калибровки;

-    сбор результатов измерений, сохранение результатов измерений;

-    формирование отчетов с результатами измерений и вывод их на печать;

-    редактирование параметров анализаторов.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность

Сведения о методах измерений

приведены в разделе 15 Руководства по эксплуатации.

ГОСТ 17745-90 Стали и сплавы. Методы определения газов.

Нормативные документы, устанавливающие требования к анализаторам газов в твердых материалах МЕТАВАК

АВА 546.НС.00.00.000.22ТУ «Анализаторы газов в твердых материалах МЕТАВАК. Технические условия».
