| Номер в госреестре | 83104-21 |
| Наименование СИ | Приборы |
| Обозначение типа СИ | ПАС-17 |
| Изготовитель | Закрытое акционерное общество "Научно-производственное предприятие "Центравтоматика" (ЗАО "НПП "Центравтоматика"), г. Воронеж |
| Год регистрации | 2021 |
| Срок свидетельства | 20.09.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы ПАС-17 (далее - приборы) предназначены для преобразований сигналов силы постоянного электрического тока, сигналов от термопреобразователей сопротивления и термопар в выходные аналоговые сигналы силы постоянного тока или цифровые сигналы.
Принцип действия приборов основан на последовательных преобразованиях измеряемых величин.
Приборы осуществляют отображение, регистрацию и хранение измеренных данных, взаимодействие с верхним уровнем контроля и управления с помощью интерфейсов RS-485 или Ethernet.
Приборы изготавливаются в двух вариантах исполнения:
1. Общепромышленное исполнение, шифр исполнения ПАС-17А, обозначение исполнения ЦКЛГ.421411.007-01.
2. Взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь», шифр исполнения ПАС-17Р, обозначение исполнения ЦКЛГ.421411.007. Взрывозащищенное исполнение соответствует требованиям ГОСТ 31610.0-2014 и ГОСТ 31610.11-2014, на заднюю сторону корпуса наносится маркировка [Ex ib Gb] IIC. Сертификат соответствия МОС «Сертиум» № ТС RU С-RU. ME92.B.01042.
Конструктивно приборы состоят из одного блока, предназначенного для щитового монтажа, приборы имеют модульную структуру и состоят из соединенных согласно требуемой конфигурации блоков модулей из числа следующих:
- модулей универсального ввода-вывода МУВР (для ПАС-17А) или МУВВ (для ПАС-17Р), двухканальных модулей, предназначенных для преобразований сигналов силы постоянного электрического тока, сигналов от термопреобразователей сопротивлений (ТС) с номинальными статистическими характеристиками (НСХ) по ГОСТ 6651-2009 и сигналов от термопар (ТП) с НСХ по ГОСТ Р 8.585-2001 в выходные аналоговые сигналы силы постоянного тока или цифровые сигналы. Вычислительную обработку измерительной информации (масштабирование и линеаризацию принимаемых сигналов, расчет измеренных значений в физических величинах технологических параметров) и параметрирование входов модуля под конкретный источник входного сигнала, осуществляет микропроцессор, встроенный в МУВР или МУВВ;
- модуля графической индикации МГИ-17, предназначенного для отображения цифровых значений выбранного сигнала, их регистрации и архивирования;
- модуля центрального процессора МЦП-17А, предназначенного для информационного обмена между модулями ПАС-17 и взаимодействия с верхним уровнем контроля и управления;
- модуль питания МП-17.
Заводской номер однозначно идентифицирующий каждый прибор наносится под прозрачным окном на пластиковой маркировочной панели с тыльной стороны прибора. Пломбируется винт, фиксирующий заднюю панель в корпусе ПАС-17 с помощью пломбы из мастики. Знак поверки наносится на корпус прибора.

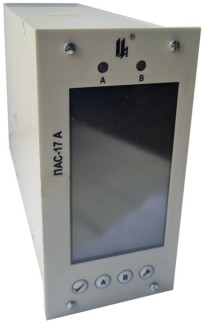

Общий вид приборов представлен на рисунке 1, с местами нанесения заводского номера, пломбировки и знака поверки.
| З нак | Заводской номер | |
| поверки | и пломбировка |
Метрологически значимым программным обеспечением (ПО) для приборов является встроенное ПО ПАС-17А и ПО ПАС-17Р. Для работы с приборами с помощью персонального компьютера (ПК) используется ПО «Программатор ПАС-17». Встроенное ПО предусматривает защиту от несанкционированного доступа и изменения во время эксплуатации.
Методы защиты ПО приборов:
- конструктивные (размещение ПО в энергонезависимой памяти, необходимость специальных и технических средств для его изменения);
- программные (установка паролей для различных уровней доступа, контроль идентификационных данных ПО, сравнение контрольных сумм при каждом цикле работы).
Метрологические характеристики нормированы с учетов влияния всех компонентов ПО приборов. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ПАС-17А | ПАС-17Р |
| Номер версии (идентификационный номер ПО) | МУВР 426435.003 ПО.У2 | МУВР 426435.002 ПО.У1 |
| Цифровой идентификатор ПО | 0x5FA68348 | 0x5FE3CD85 |
Метрологические и технические характеристики приборов приведены в таблицах
2 и 3.
Таблица 2 - Метрологические характеристики приборов
| Наименование измеряемого параметра | Входной сигнал | Выходной сигнал | Пределы допускаемых ~ 1 2 погрешностей 1 2 |
| 1 | 2 | 3 | 4 |
| Сила постоянного тока | от 4 до 20 мА от 0 до 5 мА | от 4 до 20 мА или от 0 до 5 мА и цифровой сигнал в виде от 0 до 100 % от диапазона изменения входного сигнала | Уосн = ±0,5 % Удоп = ±0,5 %/10 °С |
| Сигналы от ТС 3 | от -120 до +500 °С Pt50 | ||
| от -200 до +500 °С Pt100 | |||
| от -120 до +500 °С 50П | |||
| от -200 до +500 °С 100П | |||
| от -50 до +180 °С 50М | |||
| от -50 до +180 °С 100М | |||
| от -50 до +100 °С Н100 |
| 1 | 2 | 3 | 4 |
| от -50 до +800 °С ТХК (L) | от 4 до 20 мА | ||
| от -50 до +800 °С ТХК (E) | или | ||
| от -50 до +1100 °С ТХА (K) | от 0 до 5 мА | Уосн = ±0,5 % Удоп = ±0,5 %/10 °С Дтхс = ±1,0 °С | |
| Сигналы от ТП 3 4 | от 0 до +1500 °С ТПП (R) | и | |
| от 0 до +1500 °С ТПП (S) | цифровой сигнал в виде от 0 до 100 % от диапазона изменения входного сигнала | ||
| от -50 до +300 °С | |||
| ТМК (T) | |||
| от 0 до +200 °С | |||
| ТЖК (J) |
Примечания
1 Нормирующим значением для расчета характеристик допускаемых погрешностей измерительного канала (ИК) является значение разницы верхней и нижней границ указанного диапазона измерений;
2 Используемые обозначения:
- уосн - пределы допускаемой основной приведенной погрешности;
- Удоп - пределы допускаемой дополнительной приведенной погрешности вызванной , изменением температуры окружающего воздуха;
- Дтхс - пределы допускаемой погрешности компенсации температуры холодного спая;
3 Указан максимальный диапазон измерений, из которого выбираются соответствующий поддиапазон.
4 Второй ИК используется для компенсации температуры холодного спая с помощью внешней термокомпенсационной коробки. Значение Дтхс указано без учета погрешности термочувствительного элемента термокомпенсационной коробки._
Таблица 3 - Технические характеристики приборов
| Наименование параметра | Значение |
| Нормальные условия применения: | |
| Температура окружающей среды, °С | от +15 до +25 |
| Относительная влажность окружающего воздуха, без конденсации, % | от 30 до 80 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Рабочие условия применения: | |
| Температура окружающей среды, °С | от +5 до +50 |
| Относительная влажность окружающего воздуха, без конденсации, % | до 80 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Напряжение питания переменного тока с частотой от 49 до 51 Гц, В | от 187 до 242 |
| Максимальная потребляемая мощность, ВА, не более | 16 |
| Средняя наработка на отказ, ч, не менее | 100000 |
Таблица 4 - Комплектность поставки приборов
| Наименование | Обозначение | Количество, шт. |
| Приборы ПАС-17 | ПАС-17 | по заказу |
| Приборы ПАС-17. Руководство по эксплуатации | ЦКЛГ.421411.007 РЭ | 1 |
| Прибор ПАС-17. Методика поверки | ЦКЛГ.421411.007 МП | 1 |
представлены в разделе № 6 руководства по эксплуатации ЦКЛГ.421411.007 РЭ «Приборы ПАС-17. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к приборам ПАС-17
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 31610.0-2014 Взрывоопасные среды. Часть 0. Оборудование. Общие требования;
ГОСТ 31610.11-2014 Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты "искробезопасная электрическая цепь «i».
