| Номер в госреестре | 83105-21 |
| Наименование СИ | Флюксметры электронные |
| Обозначение типа СИ | EF |
| Изготовитель | MAGNET-PHYSIK Dr. Steingroever GmbH, Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 20.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Флюксметры электронные EF (далее - флюксметры) предназначены для измерений магнитного потока, создаваемого постоянным или переменным током частотой от 30 Гц до 10 кГц.
Принцип действия флюксметров основан на регистрации ЭДС в контуре (измерительной катушке) при изменении в нем магнитного потока и преобразовании ее аппаратно и алгоритмически в величину магнитного потока. Поэтому для работы к флюксметрам должна быть подключена измерительная катушка.
Конструктивно флюксметры выполнены в виде единого электронного блока, фронтальная клавиатура и большой LCD дисплей обеспечивают управление флюксметром и считывание данных. На буквенно-цифровой дисплей выводятся текстовые сообщения для оператора.
Флюксметры имеют точный электронный интегратор постоянного и переменного тока с высокой чувствительностью и низким уровнем дрейфа.
Флюксметры могут подключаться к компьютеру через интерфейс RS 232.
Индикация результата измерений возможна по выбору пользователя в веберах (Wb), вольт-секундах (Vs) и др. Необходимый диапазон индикации (10-7/10-6/10-5/10-4) переключается флюксметром автоматически или может быть выбран пользователем вручную.
Флюксметры выпускаются в двух модификациях - EF 5 и EF 14, отличающихся метрологическими и техническими характеристиками. По своим метрологическим характеристикам флюксметры EF 5 могут входить в состав поверочных установок - рабочих эталонов 1-го разряда по ГОСТ 8.030-2013.

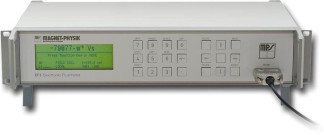

Общий вид флюксметров представлен на рисунках 1 и 2.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской (порядковый) номер по системе нумерации предприятия-изготовителя в виде цифрового обозначения указан на задней стенке средства измерений методом наклейки.
Пломбирование флюксметров не предусмотрено.
Программное обеспечение (ПО) флюксметров EF 5 и EF 14 предназначено для полного управления флюксметрами, начиная с настройки контрастности дисплея, показа информации о приборе (изготовитель, тип, серийный номер, номер ПО), управления режимами работы и до получения результатов измерения и их передачи на внешнее устройство через порт RS232. ПО флюксметров - встроенное, загружается при изготовлении флюксметров изготовителем. В процессе эксплуатации изменение ПО исключено.
У флюксметров EF 5 метрологически значимым ПО является - Main program. Это ПО предназначено для управления режимами работы, индикации результатов измерения на дисплее, передачи результатов измерений на внешние устройства через порт RS232.
Уровень защиты ПО флюксметров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) ПО флюксметров представлены в таблице 1.
| Идентификационные данные (признаки) | Значение для модификации | ||
| EF 5 | EF 14 | ||
| Идентификационное наименование ПО | Boot loader | Main program | EF 14 |
| Номер версии (идентификационный номер ПО) | не ниже 1.2 | не ниже 1.4 | не ниже 1.0 |
| Цифровой идентификатор ПО | — | — | — |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение | |
| EF 5 | EF 14 | |
| Диапазоны показаний магнитного потока, Вб • на постоянном токе (режим DC) | от 110-6 до 0,1 | от 5 10-5 до 0,225 |
| • на переменном токе при частоте от 30 Гц до 10 кГц (режим АС) | от 510-5 до 0,159 | |
| Диапазоны измерений магнитного потока, Вб • на постоянном токе (режим DC) | от 110-6 до 0,1 | от 5 10-5 до 0,1 |
| • на переменном токе при частоте от 30 Гц до 10 кГц (режим АС) | от 5 10-5 до 0,1 | |
| Пределы допускаемой относительной погрешности измерений магнитного потока, % • на постоянном токе (режим DC) - в поддиапазоне от 5 10-5 до 0,1 Вб включ. | ± 1,0 | |
| - в поддиапазоне от 110-6 до 1-10-5 Вб включ. | ± 3,0 | |
| - в поддиапазоне св. 110-5 до 1-10-4 Вб включ. | ± 1,0 | |
| - в поддиапазоне св. 110-4 до 1-10-3 Вб включ. | ± 0,5 | |
| - в поддиапазоне св. 110-3 до 0,1 Вб включ. | ± 0,2 | |
| • на переменном токе при частоте от 30 Гц до 10 кГц (режим АС) | — | ± 5,0 |
| Пределы измерений магнитного потока, Вб | — | 2250 10-4 9999 10-5 9999 •Ю-6 |
| 9999 10-7 | ||
| Дрейф показаний (постоянный ток), Вб/с, не более | 110-6 | |
| Наименование характеристики | Значение | |
| EF 5 | EF 14 | |
| Входное сопротивление, Ом | 0 | — |
| кОм | 10 | 100 |
| Максимальное входное напряжение, В | 40 | 60 |
| до 6 цифр плюс | ||
| Разрешение дисплея | 2 цифры для | 4 цифры |
| экспоненты | ||
| Габаритные размеры, мм, не более | ||
| - высота | 114 | 100 |
| - ширина | 310 | 180 |
| - длина | 484 | 248 |
| Масса, кг, не более | 6,2 | 1,5 |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | 220 ± 22 | |
| - частота переменного тока, Гц | 50/60 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от + 10 до + 30 | |
| - относительная влажность воздуха, %, | ||
| не более | 70 | |
наносится на титульный лист руководства (инструкции) по эксплуатации в левой верхней части листа типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Флюксметр электронный | EF 5/EF 14 | 1 шт. |
| Силовой кабель | - | 1 шт. |
| Адаптер подключения измерительных катушек (для модификации EF 5) | СА-EF 5 | 1 шт. |
| Эксплуатационная документация: Инструкция по эксплуатации. Флюксметр электронный EF 5 Руководство по эксплуатации. Флюксметр электронный EF 14 | - | 1 экз. |
| ГСИ. Флюксметры электронные EF. Методика поверки | МП 32-261-2021 | 1 экз. |
| Описание типа на флюксметры электронные EF | - | 1 экз. |
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции.
Техническая документация MAGNET-PHYSIK Dr. Steingroever GmbH, Германия.
