| Номер в госреестре | 83124-21 |
| Наименование СИ | Регистраторы температуры и относительной влажности беспроводные |
| Обозначение типа СИ | InkBird IBS-TH1 |
| Изготовитель | Shenzhen Inkbird Technology Company Limited, Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 20.09.2026 |
| МПИ (интервал между поверками) | 2 года (без использования измерительного канала относительной влажности); 1 год (при использовании измерительных каналов температуры и относительной влажности) |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы температуры и относительной влажности беспроводные InkBird IBS-TH1 (далее по тексту - регистраторы или логгеры) предназначены для измерений, регистрации и мониторинга температуры и относительной влажности окружающей среды.
Принцип действия регистраторов основан на измерении температуры и относительной влажности, сохранении результатов измерений в собственной памяти, преобразовании данных измерений в кодовые сигналы и их автоматической передаче по беспроводному интерфейсу Bluetooth на гаджет пользователя для дальнейшего хранения и визуализации данных с помощью приложения Engbird для гаджетов строго с операционной средой на базе Андроид (ссылка https://play.google.com/store/apps/details?id=com.inkbird.engbird&hl=ru&gl=US).
Приложение Engbird позволяет управлять состоянием логгеров в части изменения их установочных параметров, контролировать текущие значения измеренных величин, а также выполнять их онлайн-визуализацию и экспорт для дальнейшей обработки.
Регистраторы являются автономными приборами и обеспечивают измерение и мониторинг температуры окружающей их корпус среды (либо температуры, в которой находится их выносной зонд) и относительной влажности окружающей их корпус среды.
Конструктивно каждый логгер представляет собой миниатюрное устройство, размещённое в пластиковом цилиндрическом корпусе. Внутри корпуса расположена многослойная печатная плата с электронной схемой устройства, включающей: микроконтроллер, узел беспроводного интерфейса, интегральный датчик температуры и относительной влажности, память результатов, элемент индикации (светодиод). Питание логгера осуществляется от одного стандартного элемента типоразмера ААА, устанавливаемого в батарейный отсек с закрывающейся крышкой, расположенный на тыльной стороне корпуса. На одной стороне боковой поверхности корпуса расположено отверстие для доступа окружающего воздуха к встроенным датчикам температуры и относительной влажности. На другой стороне боковой поверхности корпуса размещён разъём для подключения к логгеру внешнего зонда кабельного типа с датчиком температуры.
В случае нарушения радиообмена между логгером и гаджетом, либо в случае выключения гаджета/приложения, фиксируемые логгером результаты сохраняются в его памяти. После восстановления радиообмена накопленные результаты автоматически передаются из памяти логгера в память гаджета.
На рисунках 1-2 представлены фотографии общего вида регистратора и внешнего зонда.
INK BIRD

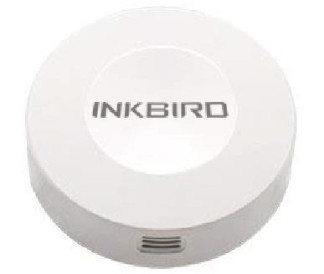

Рисунок 1 - Общий вид регистратора
Пломбирование регистраторов не предусмотрено. Заводской номер в виде индивидуального кодового обозначения MAC-адреса устройства Bluetooth наносится на наклейку, прикрепляемую на корпус регистратора с тыльной стороны (рисунок 3). Конструкция регистраторов не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) регистраторов предназначено для обеспечения их работы и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО регистратора находится в памяти запоминающего устройства (далее по тексту - ПЗУ) микроконтроллера и не доступно для внешнего воздействия (изменения).
Автономное (внешнее) ПО реализовано в виде приложения строго для операционной системы на базе Андроид и доступна для скачивания по ссылке https://play.google.com/store/apps/details?id=com.inkbird.engbird&hl=ru&gl=US.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО регистраторов представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ibs-th1 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.7.0 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Идентификационные данные внешнего ПО регистраторов представлены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Engbird |
| Номер версии (идентификационный номер) ПО, не ниже | 2.2.7 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 3
| Наименование характеристики | Значение |
| Диапазон измерений температуры внутренним датчиком, °C | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности при измерении температуры внутренним датчиком (в зависимости от диапазона измерений), °C: | ±1,2 (от -40 до -30 °C включ.) ±1,0 (св. -30 до -15 °C включ.) ±0,8 (св. -15 до 0 °C включ.) ± 0,5 (св. 0 до +60 °C включ.) |
| Разрешающая способность при измерении температуры внутренним датчиком, °C | 0,01 |
| Диапазон измерений температуры внешним зондом, °C | от -40 до +100 |
| Пределы допускаемой абсолютной погрешности при измерении температуры зондом в зависимости от диапазона измерений, °C: | ±1,5 (от -40 до -10 °C включ.) ±0,5 (св. -10 до +50 °C включ.) ±1,0 (св. +50 до +100 °C включ.) |
| Разрешающая способность при измерении температуры внешним зондом, °C | 0,02 |
| Диапазон измерений относительной влажности, % | от 5 до 95 |
| Пределы допускаемой абсолютной погрешности при измерении относительной влажности в зависимости от диапазона измерений, % (в диапазоне температур от +5 до +85 °С) | ±8,0 (от 5 до 15 % включ.) ±5,0 (св. 15 до 85 % включ.) ±8,0 (св. 85 до 95 % включ.) |
| Разрешающая способность при измерении относительной влажности, % | 0,04 |
Основные технические характеристики регистраторов приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение |
| Программируемый интервал между измерениями | 10 с; 30 с; 1мин; 2 мин; 5 мин; 10 мин; 30 мин |
| Количество накопленных результатов температуры и влажности при отсутствии радиосвязи со гаджетом, шт. | 30000 |
| Количество программируемых пределов при контроле температур/относительной влажности | один верхний и один нижний |
| Диапазон частот, используемый при радиообмене, ГГц | от 2,402 до 2,48 |
| Предельная дальность связи со гаджетом при прямой видимости, м | 20 |
| Напряжение питания постоянного тока, В | 1,5 (один элемент типа «ААА») |
| Длина кабеля внешнего зонда, м | 2 |
| Габаритные размеры регистратора (диаметр х высота), не более, мм | 56 х 17 |
| Габаритные размеры внешнего зонда (диаметр х длина), не более, мм | 50 х 6 |
| Масса регистратора без элемента питания, не более, г | 21 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - для регистратора - для внешнего зонда - относительная влажность воздуха, %, не более | от -40 до +60 от -40 до +100 95 (без конденсации) |
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист (в правом верхнем углу) паспорта на регистраторы типографским способом, а также на корпуса регистраторов посредством наклейки соответствующих номерных этикеток.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Регистратор температуры и относительной влажности беспроводной | InkBird IBS-TH1 | В соответствии с заказом (минимальное количество 1 шт.) |
| Элемент питания типа «ААА» | - | 1 шт.(*) |
| Внешний зонд | - | 1 шт.() (поставляется по дополнительному заказу) |
| Руководство по эксплуатации (на русском языке) | - | (**) 1 экз.( ) |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 207-029-2021 | По требованию |
| Примечания: (*) () - в соответствии с количеством регистраторов в заказе; (**) - доступно для свободного скачивания на сайте https://elin.ru. | ||
приведены в разделах «Подготовка логгера к эксплуатации» и «Использование логгера по назначению» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
Техническая документация фирмы-изготовителя.
