| Номер в госреестре | 83128-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НТМИ-10-66 |
| Изготовитель | МНПО "Электрозавод", г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НТМИ-10-66 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильный треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения следующих модификаций:
НТМИ-10-66 зав. № 179, 223, 304, 320;
НТМИ-10-66У3 зав. № 462, 648, 684, 685, 713, 802, 803, 1318, 1557, 2155, 2166, 2458, 2467, 2801, 2828, 2834, 3007, 3213, 3238, 3633, 3691, 4073, 4284, 4305, 4524, 5245, 5690, 6107, 6147, 6479, 6656, 6729, 7655.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

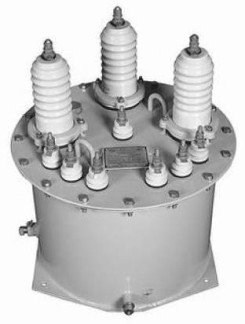

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 179, 223, 304, 320, 462, 648, 684, 685, 713, 802, 803, 1318, 1557, 2155, 2166, 2458, 2467, 2801, 2828, 2834, 3007, 3213, 3238, 3633, 3691, 4073, 4284, 4305, 4524, 5245, 5690, 6107, 6147, 6479, 6656, 6729, 7655 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 10 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 120 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НТМИ-10-66 | 1 шт. |
| Паспорт | НТМИ-10-66 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Техническая документация изготовителя
| Зарегистрировано поверок | 65 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
