| Номер в госреестре | 83130-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TAR5 |
| Изготовитель | "REVALCO s.r.l.", Италия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TAR5 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока являются шинными и представляют собой кольцевой магнитопровод с вторичной обмоткой, заключенной в пластмассовый изолирующий корпус. Функцию первичной обмотки выполняют шины, проходящие через отверстие трансформаторов тока. Вторичные выводы помещены в контактную коробку с контактами, которые позволяют осуществлять соединение с внешней цепью измерения.
К трансформаторам тока данного типа относятся трансформаторы тока TAR5 зав. № 45478, 45479, 45480, 45481, 45482, 45483.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

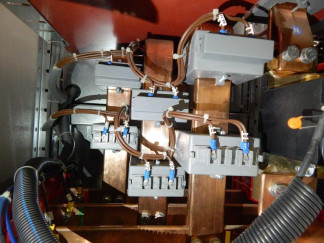

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 45478, 45479, 45480, 45481, 45482, 45483 | |
| Номинальное напряжение, кВ | 0,66 |
| Номинальный первичный ток Ьном, А | 1500 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 6 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -20 до +50 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | TAR5 | 1 шт. |
| Паспорт | TAR5 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
