| Номер в госреестре | 83133-21 |
| Наименование СИ | Установка поверочная средств измерений напряженности магнитного поля |
| Обозначение типа СИ | П1-13/5 |
| Изготовитель | Закрытое акционерное общество "Научно-производственное предприятие "Циклон-Прибор" (ЗАО "НПП "Циклон-Прибор"), Московская область, г. Фрязино |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная средств измерений напряженности магнитного поля П1-13/5 (далее - установка П1-13/5) предназначена для воспроизведения напряженности магнитного поля (далее - НМП).
Принцип действия установки П1-13/5 основан на возбуждении в пространстве между катушками магнитного поля с известными значениями НМП.
Воспроизводимой физической величиной является средние квадратические значения (далее - СКЗ) модуля вектора НМП, [А-м-1].
Источником энергии для возбуждения магнитного поля служит генератор синусоидальных сигналов.
Конструктивно установка П1-13/5 состоит из полеобразующего устройства на базе колец Гельмгольца (далее - КГ), компаратора магнитного поля (далее - компаратор МП), комплекта соединительных кабелей, комплекта вспомогательного оборудования, координатного устройства, обеспечивающего расположение антенн поверяемых средств измерений в области однородного магнитного поля.
КГ представляет собой пару одинаковых многовитковых катушек из медного провода, расположенных геометрически на одной оси, отстоящих друг от друга на расстоянии, равном их среднему радиусу, и соединённых электрически последовательно.
При протекании тока в КГ в пространстве между катушками возникает магнитное поле. Для создания магнитного поля в пространстве между катушками КГ к её входным клеммам посредством симметричного кабеля с небольшой распределённой ёмкостью подключается генератор сигналов, а параллельно ему — эталонный вольтметр.
НМП задаётся как частное от деления показаний эталонного вольтметра на коэффициент преобразования КГ.
Компаратор МП обеспечивает передачу размера единицы НМП.

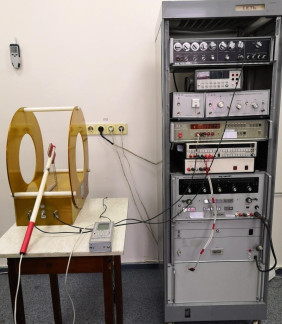

Общий вид установки П1-13/5 представлен на рисунке 1.
Схема пломбировки установки П1-13/5 от несанкционированного доступа представлена на рисунках 2 и 3.
Места нанесения знака утверждения типа и заводского номера представлены на рисунке 2.
1 - кольца Гельмгольца;
2 - компаратор магнитного поля П3-6-ПМ/2;
3 - комплект вспомогательного оборудования
1 - места установки пломб;
2 - наклейка;
3 - место нанесения знака утверждения типа;
4 - место нанесения заводского номера
Рисунок 2 - Кольца Гельмгольца. Схема пломбировки от несанкционированного доступа и с указанием мест нанесения знака утверждения типа и заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот воспроизведения НМП, кГц | от 0,005 до 400 включ. |
| Диапазон воспроизведения НМП, мА-м-1 (индукции, нТл) в диапазоне частот от 0,005 до 2 кГц включ. в диапазоне частот от 2 до 100 кГц включ. в диапазоне частот св. 100 до 400 кГц включ. | от 40 до 4000 включ. (от 50 до 5000 включ) от 4 до 800 включ. (от 5 до 1000 включ) от 10 до 800 включ. (от 12,5 до 1000,0 включ) |
| Пределы допускаемой относительной погрешности воспроизведения НМП, % в диапазоне частот от 0,005 до 100 кГц включ. в диапазоне частот св. 100 до 400 кГц включ. | ±5 ±7 |
| Наименование характеристики | Значение |
| Параметры электрического питания напряжение питания сети переменного тока, В частота промышленной сети, Гц | от 209 до 231 от 49,5 до 50,5 |
| Габаритные размеры КГ, мм, не более длина ширина высота | 510 280 510 |
| Диаметр катушек КГ, мм | от 495 до 505 |
| Расстояния между катушками КГ, мм | от 245 до 255 |
| Масса КГ, кг, не более | 7,5 |
| Рабочие условия применения температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа (мм рт.ст.) | от +15 до +25 от 30 до 80 от 84,0 до 106,0 (от 630 до 795) |
наносится на титульный лист документа ЦКЛМ.411721.003 РЭ «Установка поверочная средств измерений напряженности магнитного поля П1-13/5. Руководство по эксплуатации» типографским способом и на наклейку, расположенную на поверхности колец Г ельмгольца.
Таблица 3 - Комплектность установки П1-13/5
| Наименование | Обозначение | Количество |
| 1 Установка поверочная средств измерений напряженности магнитного поля П1-13/5, зав. № 005, в составе: | ЦКЛМ.411721.001 | 1 шт. |
| 1.1 Кольца Гельмгольца | ЦКЛМ.411721.001 | 1 к-т |
| 1.2 Компаратор магнитного поля П3-6-ПМ/2, зав. № 004 | ЦКЛМ.411173.002 | 1 шт. |
| 1.3 Комплект вспомогательного оборудования в составе: - генератор сигналов низкочастотный Г3-123, зав. № 5649 - генератор сигналов низкочастотный Г3-112/1, зав. № 46284/30217 - вольтметр универсальный цифровой В7-34А, зав № 08695 - мультиметр цифровой 34401А, зав. № MY470-12920 | ЕХ3.269.113 ЕХ3.268.042 | т. т. т. т. S S S S |
| 1.4 Координатное устройство | - | 1 шт. |
| 1.5 Комплект соединительных кабелей | - | 1 шт. |
| 2 Руководство по эксплуатации | ЦКЛМ.411721.003 РЭ | 1 экз. |
| 3 Методика поверки | П1-13-5-МП | 1 экз. |
Допускается использовать аналогичное вспомогательное оборудование вместо указанного в таблице 3 при условии удовлетворения им требуемым характеристикам.
Средства измерений из комплекта вспомогательного оборудования должны быть зарегистрированы Федеральном информационном фонде по обеспечению единства измерений и иметь действующие свидетельства о поверке.
приведены в разделах 4, 7, 8 документа ЦКЛМ.411721.003 РЭ «Установка поверочная средств измерений напряженности магнитного поля П1-13/5. Руководство по эксплуатации».
Приказ Росстандарта от 30.12.2019 № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
