| Номер в госреестре | 83135-21 |
| Наименование СИ | Счетчики-расходомеры массовые |
| Обозначение типа СИ | Micro Motion CMF300 |
| Изготовитель | "Micro Motion Inc.", США |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики-расходомеры массовые Micro Motion CMF300 (далее - счетчики-расходомеры) предназначены для измерений массового расхода и массы нефтегазоводяной смеси.
Счетчики-расходомеры применяются в составе рабочих и (или) контрольных (контрольно-резервных) измерительных линий систем измерений количества и показателей качества нефтегазоводяной смеси.
Принцип действия счетчиков-расходомеров основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.
Счетчики-расходомеры не имеют вращающихся частей и результаты измерений не зависят от плотности, вязкости, наличия твердых частиц и режимов течения измеряемой среды. Отклонение температуры среды от температуры калибровки может быть скомпенсировано установкой нуля, а давления среды внесением поправки пропорционально отклонению величины давления от давления калибровки.
Конструктивно счетчики-расходомеры состоят из сенсора Micro Motion модели CMF300 и измерительного преобразователя серии 2000 модели 2700. Преобразователь обеспечивает обработку цифровых сигналов, поступающих с процессора датчика и регистрацию.
Пломбировка счётчиков-расходомеров осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на:
- проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах;
- на проволоке, охватывающей корпус процессора и штуцер;
- на проволоке, крестообразно-охватывающей корпус преобразователя.
К счетчикам-расходомерам данного типа относятся счетчики-расходомеры состоящие из сенсора Micro Motion модели CMF300 (заводские номера 487057, 11021629) и измерительного преобразователя серии 2000 модели 2700 (заводские номера 3702485, 3833800).

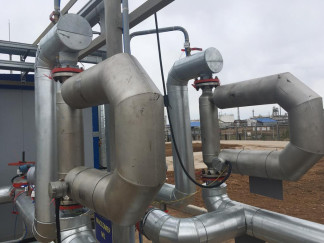

Общий вид счетчиков-расходомеров и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.
Знак поверки наносится на свидетельство о поверке счетчиков-расходомеров и на пломбы, установленные в соответствии с рисунком 2.
В счетчиках-расходомерах применяется встроенное программное обеспечение (ПО). Настройка и конфигурирование счетчиков-расходомеров осуществляется через меню жидкокристаллического дисплея измерительного преобразователя, либо с помощью сервисного программного обеспечения «ProLink».
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО базовых процессоров сенсоров счетчиков-расходомеров с заводскими номерами 487057, 11021629 | - |
| Идентификационное наименование ПО измерительных преобразователей счетчиков-расходомеров с заводскими номерами 3702485, 3833800 | - |
| Номер версии (идентификационный номер) ПО базовых процессоров сенсоров счетчиков-расходомеров с заводскими номерами: 487057 11021629 | 2,1x 2,4x |
| Номер версии (идентификационный номер) ПО измерительных преобразователей счетчиков-расходомеров с заводскими номерами: 3702485 3833800 | 3,60 5,20 |
| Цифровой идентификатор ПО базовых процессоров сенсоров и измерительных преобразователей счетчиков-расходомеров | - |
Т а б л и ц а 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода, т/ч | от 25 до 130 |
| Пределы допускаемой относительной погрешности измерений массы нефтегазоводяной смеси для счетчика-расходомера, используемого в качестве рабочего, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нефтегазоводяной смеси для счетчика-расходомера, используемого в качестве контрольного (контрольно-резервного), % | ±0,20 |
Т а б л и ц а 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | смесь нефтегазоводяная |
| Температура измеряемой среды, °С | от +5 до +50 |
| Давление измеряемой среды, МПа | от 0,2 до 4,0 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 50±1 |
| Потребляемая мощность, Вт, не более | 15 |
| Габаритные размеры средства измерений, мм, не более: - высота - ширина - длина | 875 266 927 |
| Масса, кг, не более | 73,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -40 до +60 от 20 до 90 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 18 20000 |
Т а б л и ц а 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сенсоры Micro Motion модели CMF300 (зав. №№487057 и 11021629) | - | 2 шт. |
| Преобразователи Micro Motion серии 2000 модели 2700 (зав. №№3702485 и 3833800) | - | 2 шт. |
| Соединительный кабель | - | 2 шт. |
| Счетчик-расходомер массовый Micro Motion CMF300. Паспорт | - | 2 шт. |
| Руководство по конфигурированию и применению. Преобразователи Micro Motion Серии 1000 и 2000. | - | 1 экз. |
| Руководство по эксплуатации. Сенсоры Micro Motion | - | 1 экз. |
приведены в разделе 7 «Методика измерений» паспорта.
